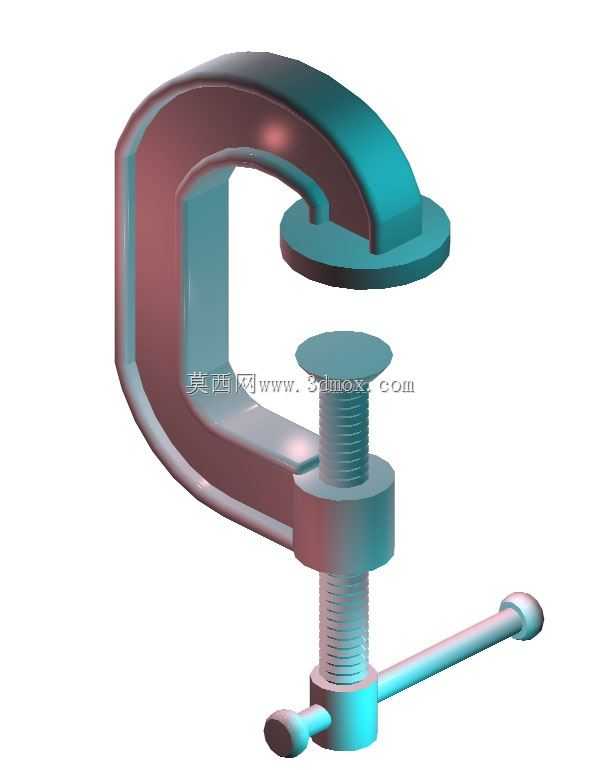

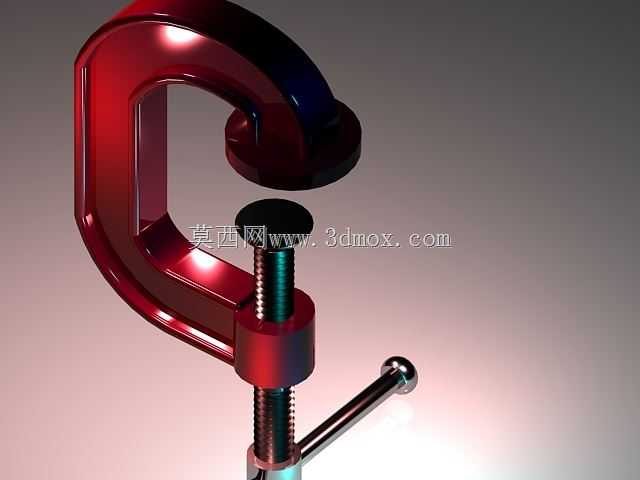

C型螺旋夹紧工装结构设计

这款C型螺旋夹紧结构是机械加工、装配维修、木工制作等场景中极为常用的夹持类工装，核心作用是在作业过程中对工件施加稳定的夹持力，避免工件出现位移、晃动，保障加工精度与作业安全。在机械加工车间里，它常被用于小型工件的钻孔、锉削、打磨工序的临时固定，也可在焊接作业中夹持拼接的薄金属板，防止焊接过程中工件受热变形错位；在设备装配现场，它能辅助固定过盈配合的零部件，方便操作人员完成销钉压装、螺栓紧固等操作；在木工与小件手工创作场景中，它也可用来夹持待粘接的木料、待定型的塑形工件，适配多场景的轻量夹持需求。从功能特性来看，这款夹紧结构依靠螺旋副传动实现夹持力的输出，梯形传动螺纹具备良好的自锁性能，当操作人员转动横杆带动螺杆旋进时，压盘会逐步贴合工件表面，持续施加压力，即便撤去外部操作力，夹持状态也能保持稳定，不会出现松脱滑落的问题。C型的架体采用弧形受力结构设计，开口端可容纳一定厚度范围内的工件，架体本身的截面经过受力优化，在夹持过程中能均匀分散应力，避免局部应力集中导致架体变形或断裂，架体表面做了圆滑过渡处理，没有尖锐棱角，日常拿取使用时不会划伤操作人员。设计过程中，首先围绕夹持力的传递路径做结构排布，将固定的C型架作为受力支撑主体，螺杆与架体下端的螺纹孔形成传动配合，螺杆顶端设置可小幅转动的压盘，压盘与工件接触的端面做了防滑纹理处理，既可以增大接触摩擦力，也能避免压合过程中压盘随螺杆转动刮花工件表面；螺杆下端的横向操作杆采用贯穿式设计，操作人员可以根据所需夹持力的大小，选择直接用手转动横杆，或是在横杆上套入加力杆来增大扭矩，输出更大的夹持力。从安装与使用边界来看，这款夹紧结构无需额外固定安装，属于便携式手动工装，C型架的开口深度与开口高度决定了可夹持工件的最大尺寸，使用时需将待夹持工件放置在C型架的上压座与下压盘之间，确保工件夹持位置处于压盘中心区域，避免偏载导致架体受力不均；螺杆的行程范围覆盖了从架体开口最小到最大的调节区间，可适配不同厚度的工件夹持需求，日常使用时需定期在螺纹副位置涂抹润滑脂，减少螺纹磨损，延长工装的使用寿命，同时要避免用它夹持超过设计夹持力上限的重型工件，防止架体出现塑性变形影响使用精度。
