立式承压膨胀容器结构设计方案

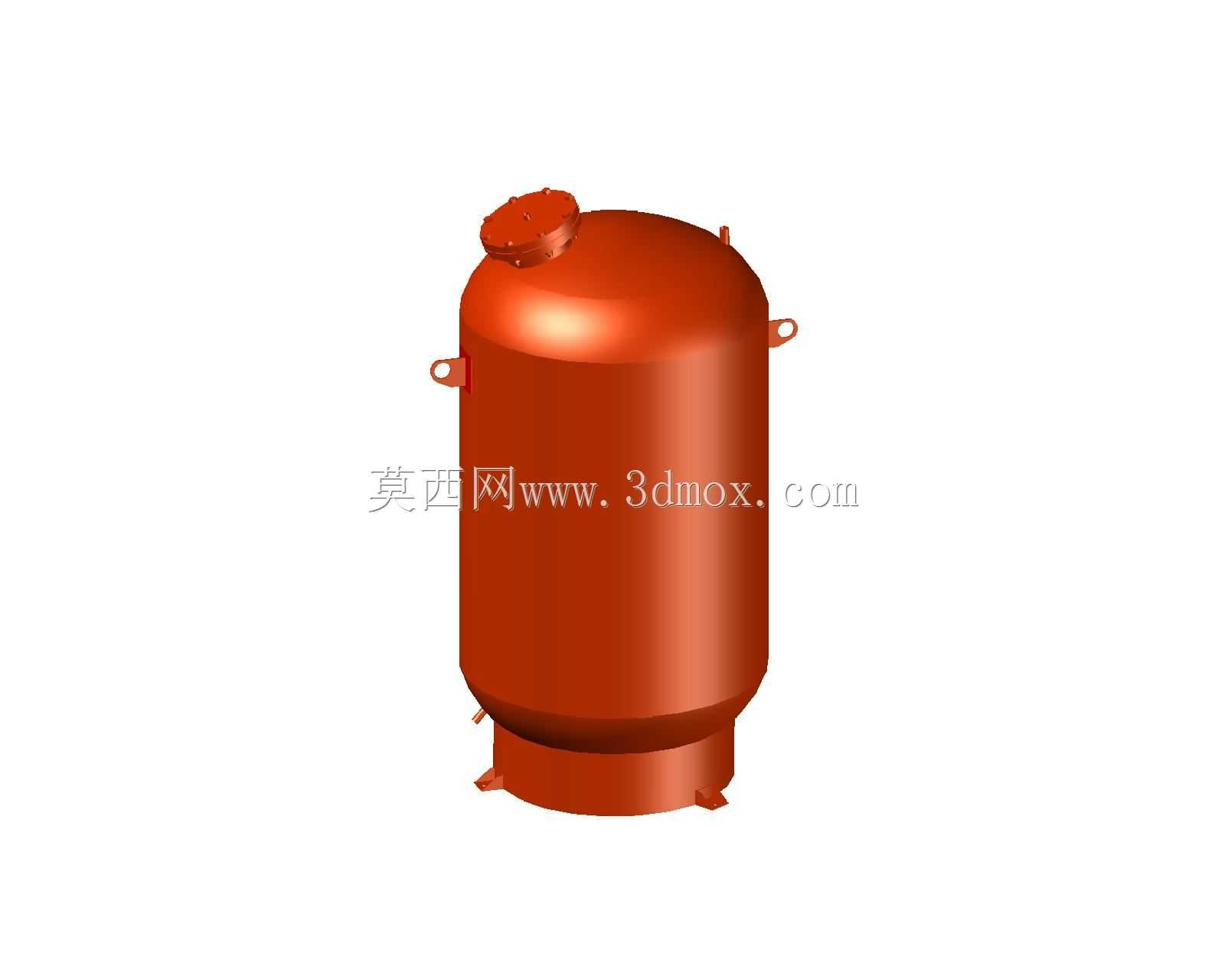

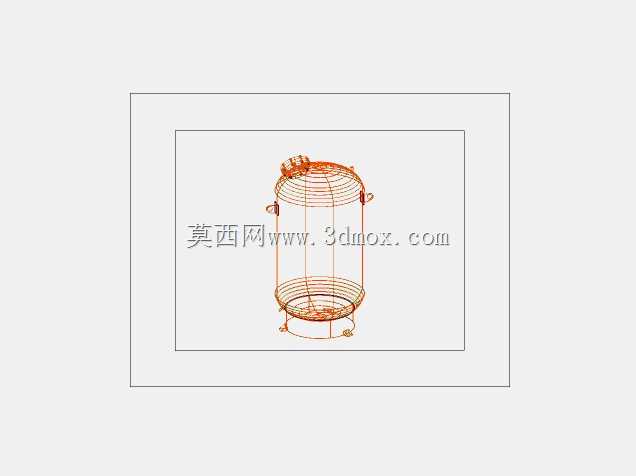

这款立式膨胀容器主要应用于闭式循环水系统、暖通空调水系统、小型工业冷却循环回路中，作为系统稳压、容积补偿的核心配套部件，承担着缓冲系统内流体因温度变化产生的体积胀缩量、稳定系统运行压力、避免系统因压力波动出现渗漏或部件损坏的关键作用，在民用供暖、工业冷却、小型换热站等场景中都有广泛的适配空间。从功能特性来看，该罐体采用立式圆柱形承压结构设计，顶部设置带密封结构的检修口，可在系统维护时完成内部检查、排气及少量补液操作；罐体侧部对称布置的吊耳结构，能够满足设备吊装转运、现场安装就位的承重需求，吊耳的焊接位置经过受力校核，可匹配满水状态下的整体承重要求；罐体底部设置的三足式支撑底座，可直接固定于混凝土基础或钢制设备平台上，支撑脚的分布角度经过优化，能够保证罐体满液状态下的放置稳定性，避免运行过程中出现倾斜、晃动问题。在设计思路上，整体采用等径圆柱形筒体搭配上下标准椭圆封头的结构形式，这种结构能够在相同容积下最大化降低罐体的应力集中系数，让承压状态下的筒壁受力更加均匀，减少局部应力过高带来的疲劳损坏风险；筒体的壁厚取值匹配常规低压循环系统的承压要求，可适配多数民用及常规工业场景的系统压力等级，顶部封头预留的接口可根据实际使用需求对接排气阀、压力检测部件，侧部可预留管路接口对接系统的膨胀管，底部可预留排污接口方便后期运维时排出罐内沉积的杂质。从安装边界来看，该立式罐体的径向尺寸紧凑，占用的水平安装空间较小，适合在空间有限的设备间内布置；安装时需要预留顶部检修口的操作空间，保证检修人员可以顺利开启顶部盖板完成维护操作，侧部吊耳位置需要预留吊装作业的操作余量，底部支撑脚需要与基础牢固固定，避免系统运行过程中因管路振动导致罐体移位。整体结构没有多余的复杂部件，造型简洁规整，生产加工难度低，焊接作业量少，能够有效控制生产制造成本，同时圆柱形的外表面也方便后期做防腐保温处理，适配不同安装环境的防护需求。
