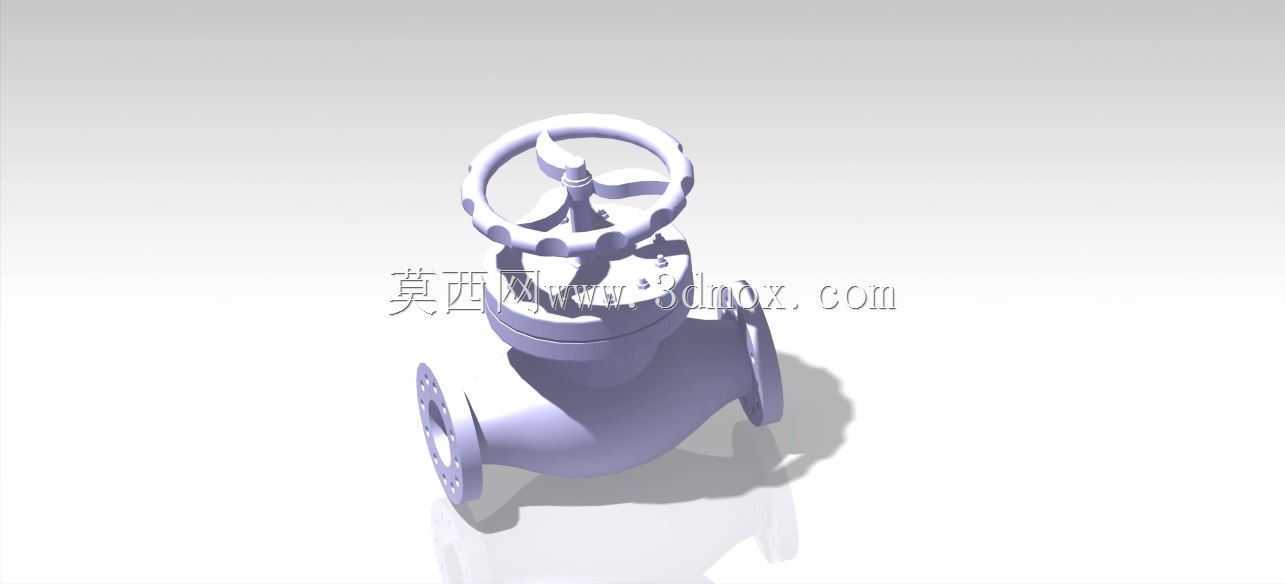

法兰连接式手动截止闸阀三维结构

　　这款手动闸阀的三维结构建模，完全围绕工业管路系统的实际安装与使用需求展开，建模过程中优先还原了法兰连接端的密封面尺寸、螺栓孔分布参数，确保模型可直接用于管路排布的干涉校验，无需二次调整安装边界。从实际应用场景来看，这类闸阀多用于给排水主管路、蒸汽输送管线、化工介质输送管网的通断控制，依靠手轮驱动阀杆带动闸板做垂直升降运动，实现管路的全开或全关操作，不适合作为调节流量的节流元件使用，长期半开状态会导致闸板受介质冲蚀出现密封面损伤。建模时特意还原了阀体中腔的流线型流道结构，相比直角转折的流道设计，这种结构能有效降低介质流经时的局部阻力损失，减少湍流产生的振动与噪音，适配中低压工况下的长期稳定运行需求。手轮部分采用轮辐式结构设计，

　　边缘做了圆弧过渡处理，操作时握持受力更均匀，不会出现硌手的问题，手轮与阀杆的连接位置做了防松结构还原，避免频繁操作后出现连接松动。阀体两端的法兰连接结构严格匹配通用管路法兰标准，法兰密封面的凸台高度、粗糙度对应的结构细节都做了还原，安装时只需匹配对应压力等级的法兰垫片与螺栓，即可保证连接位置的密封性能，不会出现介质渗漏问题。阀杆部分采用明杆结构设计，可通过阀杆的伸出长度直观判断阀门的开闭状态，方便现场巡检人员快速确认管路通断情况，避免误操作。建模过程中对阀盖与阀体的连接螺栓位置、填料函的结构尺寸都做了精准还原，填料压盖的调节余量也做了对应体现，方便后续做维护拆装的模拟演示，可直接用于新员工的阀门结构培训课件制作，

　　也能作为管路系统三维排布的标准阀件库元素使用，在做厂区管线综合设计时，可直接调用该模型校验阀门安装所需的操作空间，避免后期安装时出现手轮操作空间不足、与周边管线或设备碰撞的问题。闸板的密封面采用楔式结构设计，相比平行闸板，楔式结构在关闭时能借助介质压力实现更好的自密封效果，适配带一定压力的流体输送工况，阀座的镶嵌结构也在模型中做了体现，方便后续做密封件更换的维修模拟。
