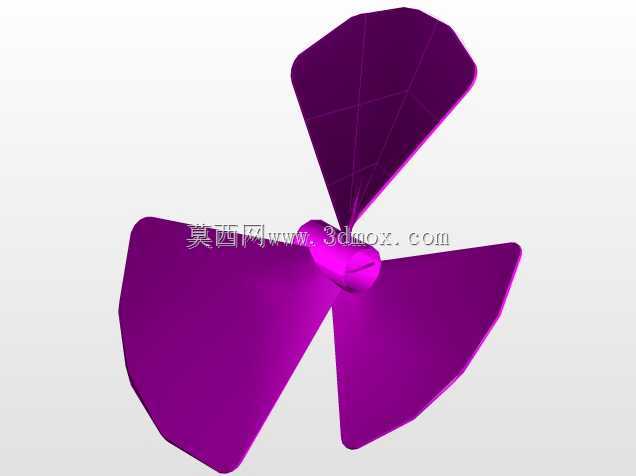

三叶轴流风叶结构设计方案

　　这款三叶风叶的结构设计，核心围绕低压大流量通风场景的实际需求展开，日常在民用通风设备、小型散热机组、工业机柜散热单元、农用小型排风装置中都能见到这类结构的应用，其核心作用是通过电机带动叶片旋转，推动轴向气流流动，完成空间内的空气置换、热源散热或是定向送风的功能。从设计思路来看，采用三叶式布局是平衡气动效率、转动稳定性与加工成本的最优选择之一，相比两叶结构，三叶布局在相同转速下的气流输出更均匀，动平衡调校难度更低，运行过程中产生的振动与气动噪音更小；而对比四叶及以上的多叶结构，三叶结构的叶片投影面积占比更合理，单叶承受的气动载荷分布更均匀，注塑成型时的缩痕、变形风险更低，批量生产的良率更易控制。叶片的翼型截面采用了等变曲率设计，

　　从叶根位置到叶尖位置的弦长、安装角呈线性渐变，叶根区域厚度更大，用于匹配轮毂的安装定位，保证与电机输出轴的连接强度，避免高速旋转时根部出现应力集中断裂的问题；叶尖区域做了圆弧收边处理，能够削弱叶尖涡的产生强度，降低旋转过程中的涡流损耗，提升实际送风效率。轮毂部分采用中心带安装孔的凸台结构，安装孔的尺寸适配常规小型电机的输出轴径，轮毂与叶片的过渡位置做了大圆角顺滑衔接，既能够减少应力集中，也能降低气流在轮毂位置的流动阻力。从安装边界来看，这类风叶的外轮廓旋转直径适配常规小型通风设备的风罩内径，安装时需要保证叶尖与外围风罩的径向间隙控制在合理范围，间隙过小容易在运行中出现叶尖擦碰风罩的故障，间隙过大则会产生回流损失，降低整体送风效率。

　　设计过程中需要重点校核叶片的静平衡与动平衡性能，单叶的重量偏差需要控制在极小范围内，避免高速旋转时产生偏心振动，连带影响电机的轴承使用寿命。同时叶片的曲面弧度经过反复调校，在保证足够结构刚度的前提下，尽可能降低旋转时的空气阻力，让电机的输出功率能够更多转化为气流的动能，减少无用的功率损耗。这类风叶的应用场景覆盖极广，小到桌面小型散热风扇、机箱散热风扇，大到工业设备的机柜排风、农用暖风机的送风组件，都可以通过调整叶片尺寸、安装孔规格来适配不同的使用需求，结构本身的通用性较强，在常规通风散热场景下的可靠性经过了长期的实际验证。
