工业集成式管道输送机组结构设计

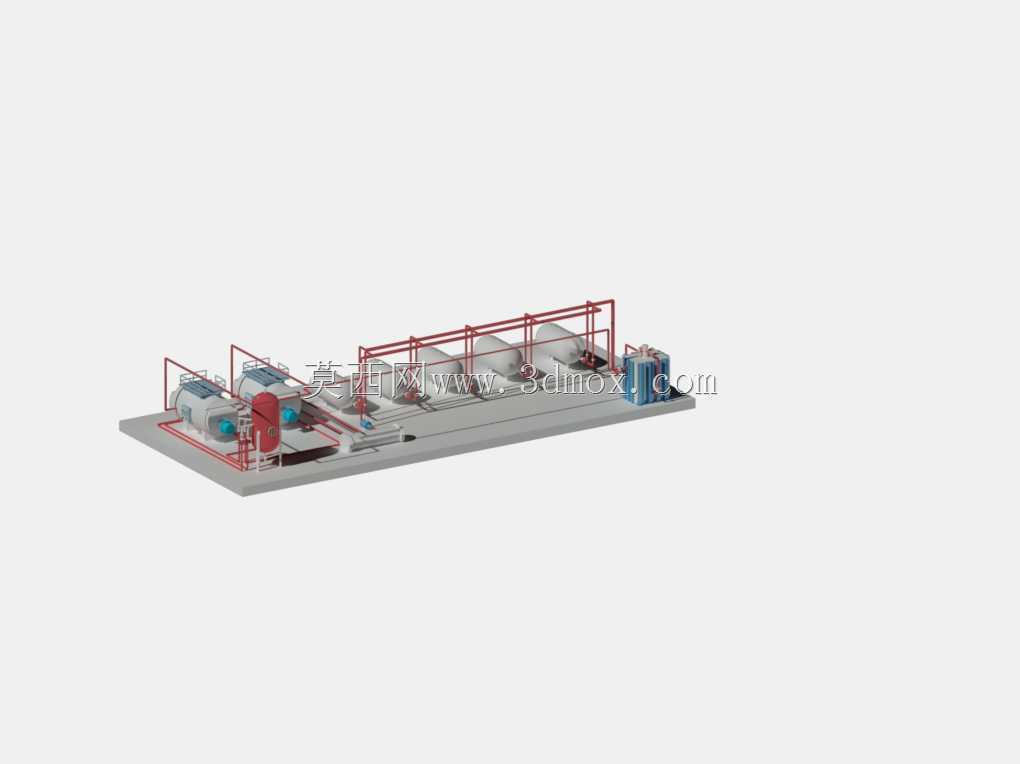

　　这套管道连接集成结构主要面向厂区流体输送工段的撬装化应用场景，在化工配料、水处理介质输送、生产车间循环水系统等场景中，这类集成管路单元可以替代现场零散的管路拼接作业，减少现场安装的焊缝数量与配管校准工作量。整套结构采用撬装底座作为承载基础，所有管路、泵组、阀组、防护构件都集成在统一的钢制底座上，底座预留的地脚安装孔可以直接与厂区预埋基础配合，安装时仅需要对接进出口主管道与动力线缆即可完成部署，大幅缩短现场施工周期。从结构设计逻辑来看，管路走向优先遵循介质流阻最小的原则，主输送管路采用大半径弯管过渡，避免直角弯头造成的局部压损，支路管路根据功能分区排布，分别连接动力泵组、过滤单元、压力检测点位，不同功能的管路之间预留足够的操作间隙，

　　方便后期运维时拆卸阀件、更换密封件。外围设置的红色安全防护栏沿设备操作面边缘布置，高度符合工业设备防护的安全要求，既可以避免人员误触高温管路或者运转部件，也不会遮挡阀组操作、仪表读数的视线。泵组与底座之间设置了减震垫结构，能够降低设备运转时的振动传递，避免管路长期受振动影响出现焊缝开裂、法兰密封失效的问题。管路连接位置统一采用标准法兰对接，法兰密封面的加工精度、螺栓孔位间距都匹配通用工业管路标准，方便后期与不同规格的厂区管路对接，不需要额外制作转换接头。整套结构的安装边界充分考虑了厂区运输与就位的需求，整体宽度适配标准厂区通道的通行尺寸，吊装点设置在底座的承重梁位置，吊装时不会出现结构变形、管路移位的问题。在细节设计上，

　　管路的支撑件都采用可拆卸式管卡固定，当需要调整局部管路走向或者更换某段管路时，不需要大面积拆解周边结构，运维操作的便利性更高。阀组的操作手柄都朝向操作通道一侧，操作人员站在通道内就可以完成所有阀门的开闭操作，不需要探身到设备结构内部，降低运维操作的安全风险。
