铜质基座插销式滑动锁扣结构设计

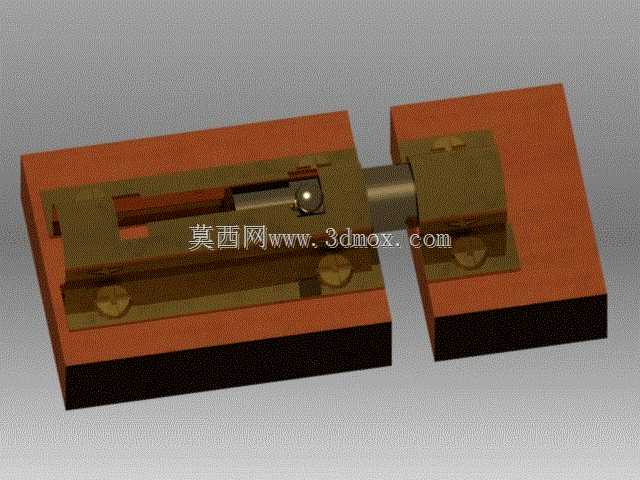

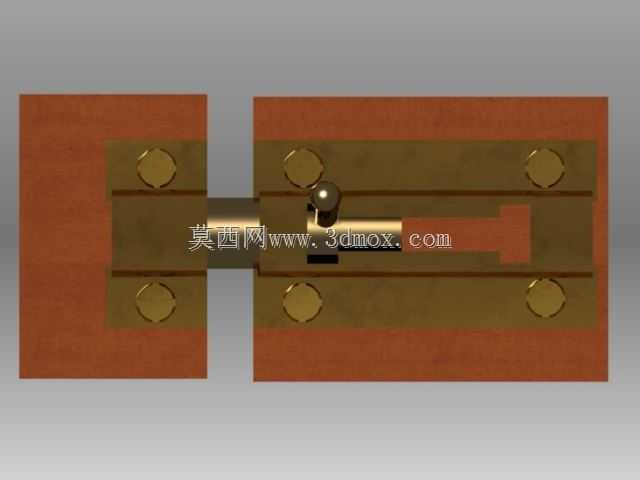

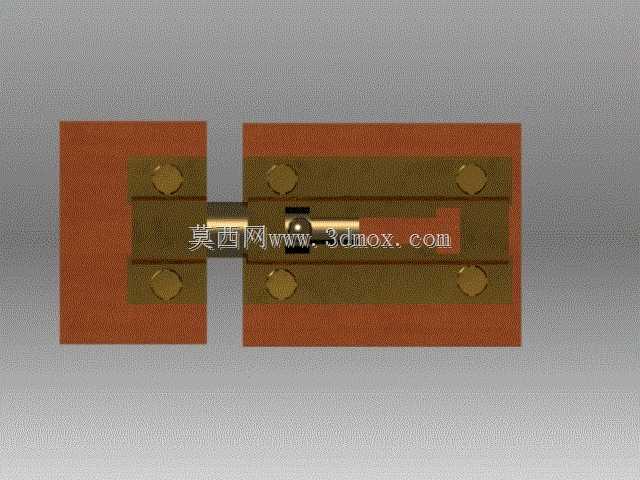

这款滑动锁扣主要应用于各类需要频繁开合、快速锁止的工业设备舱门、工装夹具定位、小型机电设备检修盖板以及木质包装箱的封合场景，在需要实现两部件快速对接锁止、同时可便捷解锁拆分的工况下能够稳定发挥作用，相比传统螺纹紧固件，它无需额外工具即可完成锁止与解锁操作，大幅提升日常拆装、检修的作业效率。从功能特性来看，该滑扣采用插销式滑动锁止原理，两侧对称的安装基座通过四颗圆形紧固件固定在需要对接的两个部件端面，中间的滑动插销组件可沿基座上的导向槽做直线往复运动，当插销完全推入对接位时，两侧基座被刚性连接为整体，可承受一定的横向拉扯力与纵向剪切力，避免对接部件出现意外松脱；当需要拆分时，只需拉动插销端部的操作端，将插销从对接基座的锁孔中滑出即可完成解锁，操作行程短，动作顺畅无卡滞。在设计思路上，这款滑扣优先考虑了安装适配性与使用耐久性，基座采用矩形平板结构，安装孔位对称分布，能够适配多数平面安装场景，不需要在被安装部件上做复杂的异型加工，仅需钻出对应位置的固定孔即可完成装配；导向槽与插销的配合面预留了合理的间隙公差，既保证滑动过程的顺畅度，又避免间隙过大导致锁止后出现旷量晃动，插销端部设置了限位结构，防止滑动过程中插销从基座中完全脱出造成零件丢失。从安装边界来看，两侧基座的安装面为平整矩形，固定孔中心距与基座边缘的距离经过优化，安装时不会与被固定部件的边缘产生干涉，插销的滑动行程刚好覆盖锁止与解锁两个极限位置，解锁状态下插销不会突出基座外侧过多，避免在设备运行过程中剐蹭周边管线或操作人员，整体结构紧凑，不需要占用过大的安装空间，既可以在小型机电设备上使用，也可以通过尺寸缩放适配大型工装、仓储设备的锁止需求，锁止状态下配合面贴合紧密，能够有效降低设备运行过程中连接部位产生的振动异响。
