工匠系列多规格万向节传动组件三维设计

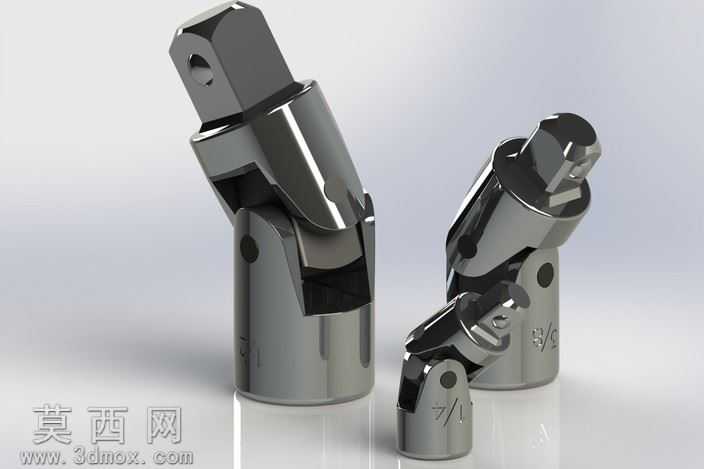

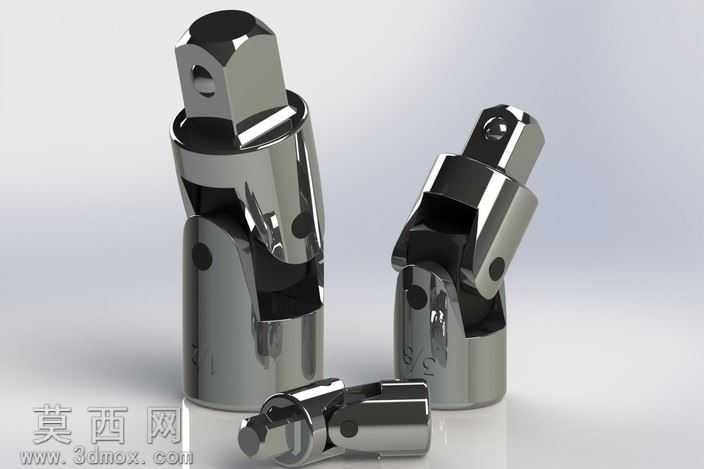

本套万向节传动组件采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械加工的实际尺寸公差要求，针对1/4in、3/8in、1/2in三种常用驱动规格分别建立独立配置，通过配置表统一管理各规格的轴径、节叉长度、销孔位置等关键参数，实现同系列不同规格模型的快速切换与参数调整，大幅提升同系列零件的建模效率。建模阶段优先采用自底向上的装配设计思路，先完成单个节叉、十字销、连接套等基础零件的特征建模，零件建模过程中对倒角、圆角、配合销孔等细节特征进行完整还原，避免出现简化过度导致的装配干涉问题；装配环节采用先进的角度约束与同轴心配合组合，精准还原万向节50度摆角范围内的转动自由度，可真实模拟实际使用过程中的变角度传动状态，装配完成后通过全局干涉检查验证各活动部件在极限摆角下无碰撞、无卡滞，完全符合实际产品的运动逻辑。材质与渲染环节，针对产品金属镀铬的外观特性，为模型赋予高反射率的抛光金属材质，调整材质的粗糙度、反射强度与环境贴图参数，还原五金工具表面光亮的金属质感；渲染阶段采用三点布光方案，通过主光勾勒产品轮廓、辅光补全暗部细节、背光强化金属边缘高光，最终输出的渲染图清晰展现万向节的结构层次与金属表面质感，同时保留了产品表面的规格标识细节，与实物外观高度一致。设计过程中充分考虑万向节的实际使用场景，针对三片式万向节的结构特性优化了节叉与十字销的配合间隙，既保证传动过程中的结构强度，也预留了合理的活动余量，可直接用于工具配件的结构验证、装配教学演示以及相关传动机构的选型参考，模型同时导出STEP与IGES通用格式，可适配多数三维设计软件的导入使用需求，方便不同软件环境下的二次修改与方案调用。
