卡丁车用Mikuni脉冲式燃油泵结构设计

这款脉冲式燃油泵主要适配小型内燃动力场景，尤其在娱乐型卡丁车、小型通用本田系汽油机配套领域应用广泛，核心作用是依托发动机曲轴箱产生的脉冲真空压差作为动力源，将燃油从低位储油箱稳定输送至化油器进油口，无需额外接入电力驱动，完全匹配小型动力设备轻量化、无额外供电附件的设计需求，能够在车辆持续颠簸、倾斜的工况下维持稳定的供油压力，避免化油器因供油不足出现混合气过稀、动力断供的问题，也能防止供油压力过高造成的燃油溢流、油耗异常升高情况。

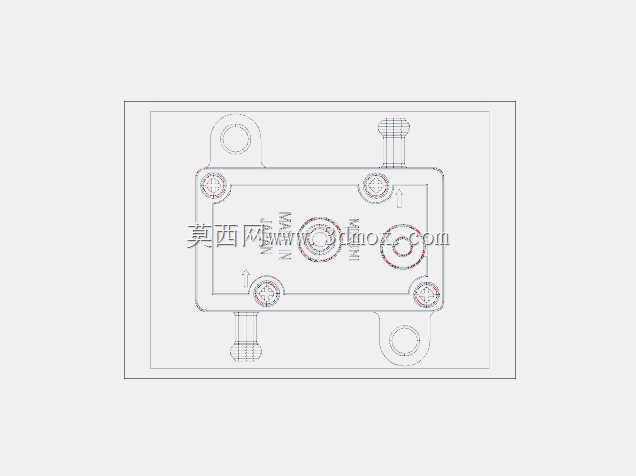

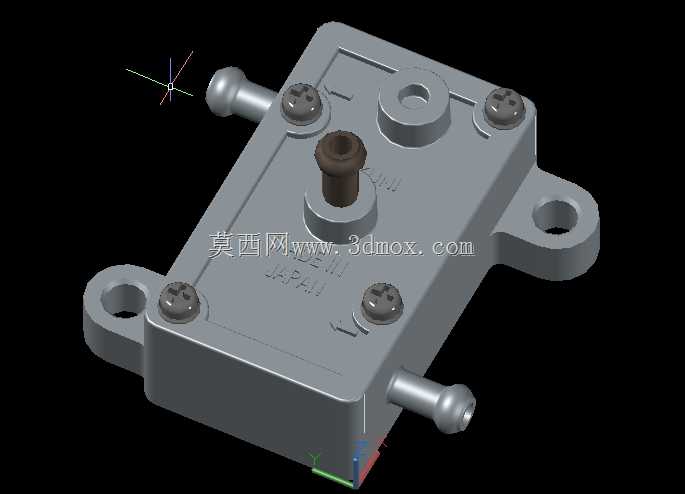

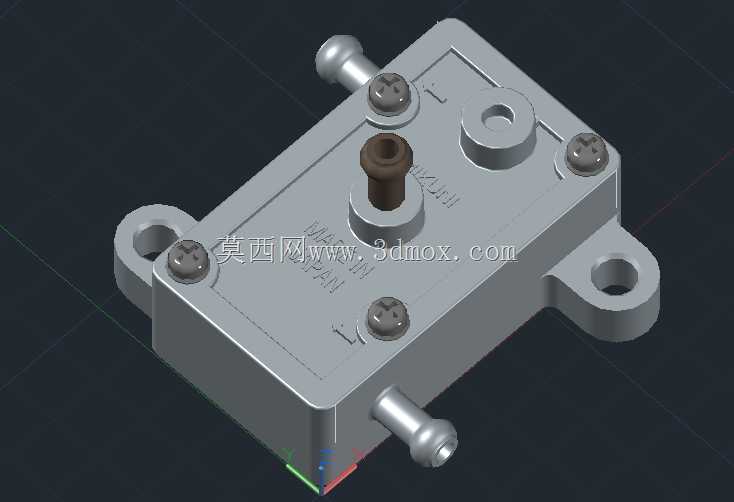

从功能特性来看，这款燃油泵为纯外观可视化结构设计，外部壳体采用压铸铝合金材质的方正构型，表面做了平整化处理，壳体结合面通过四颗十字槽沉头螺钉实现压合密封，保证内部膜片工作腔的气密性，避免真空泄漏导致泵油效率下降。壳体两侧延伸出带安装通孔的固定耳座，两个耳座的孔位同轴度经过校准，安装时可通过螺栓直接固定在车架或发动机侧的预设安装位上，无需额外设计复杂的转接支架。壳体上设置两个倒钩式快插燃油接头，分别对应进油、出油通路，接头的倒钩结构可以直接卡紧橡胶燃油管，配合卡箍即可实现可靠的管路密封，避免车辆行驶振动导致管路脱落。壳体顶面设置的凸台接头为真空脉冲取气口，用于连接发动机曲轴箱的真空通路，将曲轴箱内随活塞往复运动产生的正负交替压差导入泵腔，驱动内部膜片往复运动完成泵油动作。

设计思路上完全围绕小型动力设备的使用需求展开，整体结构紧凑无冗余突出结构，所有外部接口的朝向都经过布局优化，避免安装后与周边的车架管件、发动机散热片、操纵拉索产生运动干涉。外部安装边界的尺寸控制适配多数小型卡丁车的车架安装空间，固定耳座的间距符合通用小型汽油机配套泵的安装孔距标准，具备良好的替换通用性。壳体表面的刻印标识清晰标注了油口方向、产品型号，安装时可以快速识别管路连接方向，避免接反进回油管路导致无法正常泵油。整体外部结构的测量精度控制在0.5mm以内，能够准确还原实物的装配关系、接口尺寸与外形轮廓，可用于小型动力系统的布局校核、供油管路的布线模拟，也可作为卡丁车整车装配演示、维修教学的可视化参考模型，帮助技术人员快速理解这类脉冲燃油泵的安装逻辑与外部连接方式。
