未完成弹道回收系统结构设计方案

　　在靶场试验、航天发射残骸回收以及军事演训的场景中，弹道类发射物的回收环节一直是降低试验成本、获取飞行数据、避免地面附带损伤的核心配套环节，这套未完成的弹道回收系统结构，正是针对这类场景下的回收需求搭建的基础框架。从现有结构来看，整体采用模块化舱段式布局，主体承载舱段为矩形框架结构，框架边缘预留了标准的安装孔位，可直接与弹道类发射物的尾段舱体通过螺栓组连接，安装边界适配直径在300mm至500mm区间的常规发射物尾段，轴向安装长度预留了1200mm的空间，不会挤占发射物自身的动力段与载荷段安装位置。

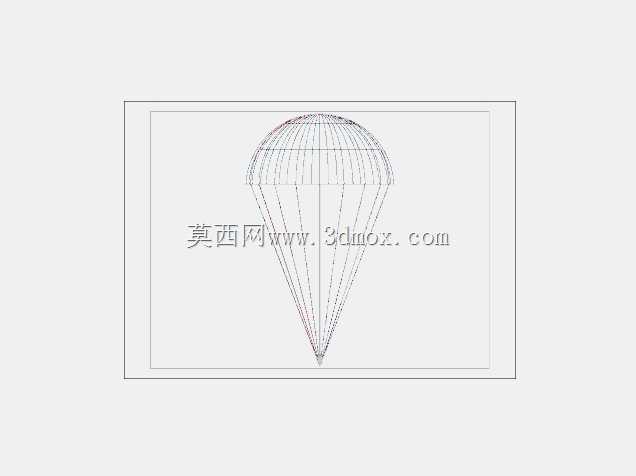

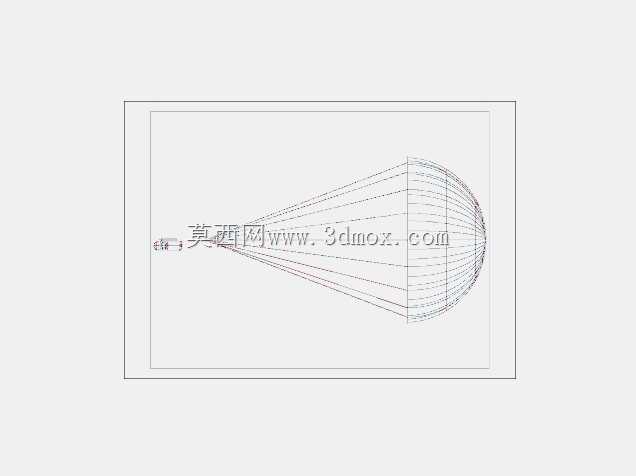

　　回收系统的核心功能触发逻辑采用机械冗余解锁与电子触发双重备份设计，现有结构中已经完成了降落伞舱的舱体框架搭建，舱盖采用分离式剪切销固定结构，当发射物到达预设回收高度时，无论是电子触发机构发出解锁信号，还是机械高度计触发顶杆动作，都能切断剪切销完成舱盖抛离，随后引导伞在弹簧推杆的作用下弹出，拉出主伞完成减速。目前未完成的部分主要集中在主伞的折叠限位结构、伞绳与舱体的连接缓冲结构，以及着陆后的位置信标安装位，这部分结构需要结合主伞的实际伞衣面积、发射物的全重参数做匹配校核，避免出现伞绳拉力过载断裂、着陆冲击损坏舱内记录设备的问题。

　　从设计思路上看，这套结构没有采用传统的伞舱内置在发射物载荷段的方案，而是选择了外挂式可替换舱段设计，这样的设计优势在于不需要对原有发射物的内部结构做大规模改动，只需要在尾段预留对应的连接法兰即可快速适配不同型号的发射物，大幅降低了不同型号产品的回收改装成本。现有框架结构采用航空铝合金型材拼接成型，在保证结构强度的前提下尽可能降低自身重量，框架的侧面预留了多个设备安装槽，可以根据实际需求加装飞行数据记录模块、定位信标模块、甚至是小型的缓冲气囊触发模块，拓展性较强。

　　在实际应用场景中，这类回收系统不仅可以用于军事演训中的训练弹回收，还可以用于民用探空火箭的残骸回收、小型航天器的返回段试验，甚至是工业级无人机的应急伞降回收改装。现有结构的安装边界做了通用化设计，连接孔位采用等间距排布，只需要更换不同尺寸的连接转接板，就可以适配不同直径的安装面，不需要重新加工主体框架。需要注意的是，目前未完成的缓冲结构部分，需要重点核算着陆瞬间的冲击载荷，伞绳的连接点需要做分散式布局，避免单点受力过大导致框架变形，同时伞舱内部需要预留足够的排水孔，避免在雨天或者高湿度环境下舱内积水，导致伞衣受潮无法正常弹出。

　　另外，现有结构的解锁机构安装位已经预留了火工品与机械解锁两种机构的安装空间，在高可靠性要求的场景下，可以同时安装两套解锁机构，做到故障冗余，即使其中一套解锁机构失效，另一套也能保证伞舱正常打开。框架的外表面预留了蒙皮安装的卡槽，后续完成内部结构设计后，可以加装薄铝蒙皮降低飞行过程中的空气阻力，蒙皮与框架之间采用抽芯铆钉连接，维护时只需要拆除对应位置的铆钉即可打开蒙皮调整内部结构，不需要整体拆解舱段，大幅提升了地面维护的效率。
