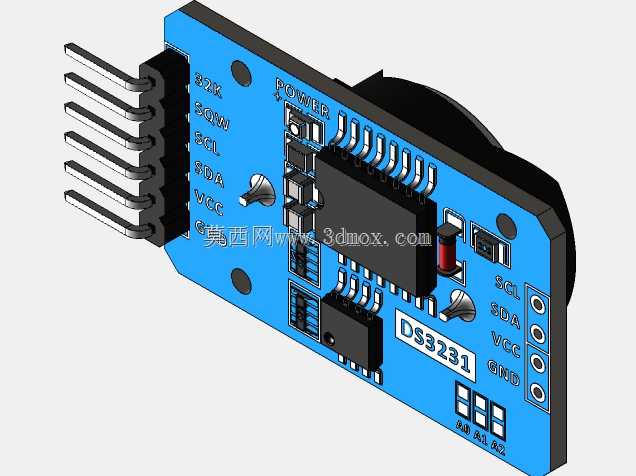

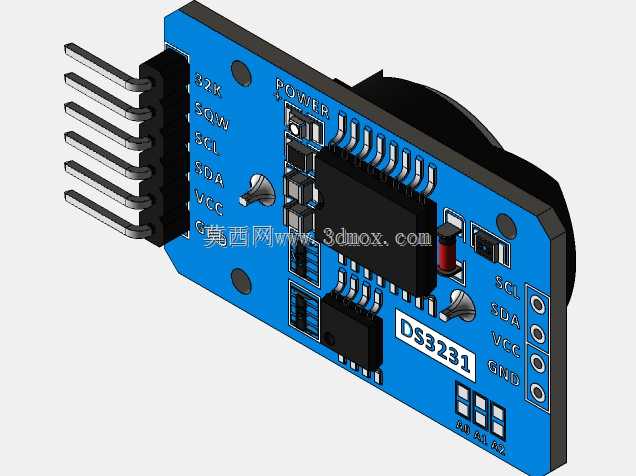

小批量PCB贴片加工时,排针引脚的共面度偏差是这类外接模块最容易踩的坑,引脚高低差超过0.1mm就会在插装到主控板排母时出现个别针脚接触虚接,时钟信号偶发丢包的问题。这款模块在建模阶段就把排针基座的定位槽做了0.05mm的下沉限位,排针压入后端面完全贴合PCB板边的定位凸台,从结构上规避了压装时引脚歪斜的隐患。板载的纽扣电池座特意做了侧向卡扣的加强筋,常规立式电池座在设备受振动时容易出现电池弹片移位,导致掉电丢时,这里的卡扣筋位刚好卡在电池边缘的圆弧处,哪怕是随小型移动机器人做连续颠簸测试,电池也不会松脱。PCB板的四个安装孔做了沉台设计,常规M2螺丝拧入时不会因为螺丝头突出板面对周边元件造成剐蹭,沉台深度刚好匹配常用的尼龙螺丝头部厚度,装到亚克力或者3D打印的设备外壳里时,板面和壳体之间能留出0.3mm的间隙,避免焊盘直接接触壳体造成短路。板上的信号引脚丝印做了双面排布,正面靠近排针的位置标了引脚定义,背面靠近外接焊盘的位置也重复标注,哪怕模块被倒装在设备内部,调试时不用拆模块就能快速核对接线。晶振周边的铺铜做了开槽隔离,减少周边电源电路的高频信号对时钟精度的干扰,建模时特意把开槽的宽度设为0.2mm,刚好符合常规PCB制版的最小工艺公差,不会因为开槽过窄增加制版成本。电源引脚处的滤波电容贴装位置做了偏移避让,电容本体和旁边的排针基座留出0.15mm的间隙,过波峰焊时不会因为焊锡流动导致电容和排针短路。模块的整体外形做了边角倒圆处理,没有尖锐的直角毛刺,手工焊接拿取时不会刮伤手指,倒圆半径控制在1mm,不会额外占用PCB的有效布线面积。
