多通接口阀体过滤海柜结构设计

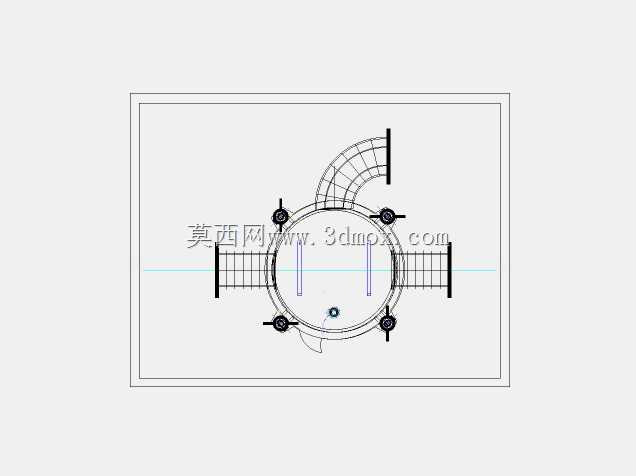

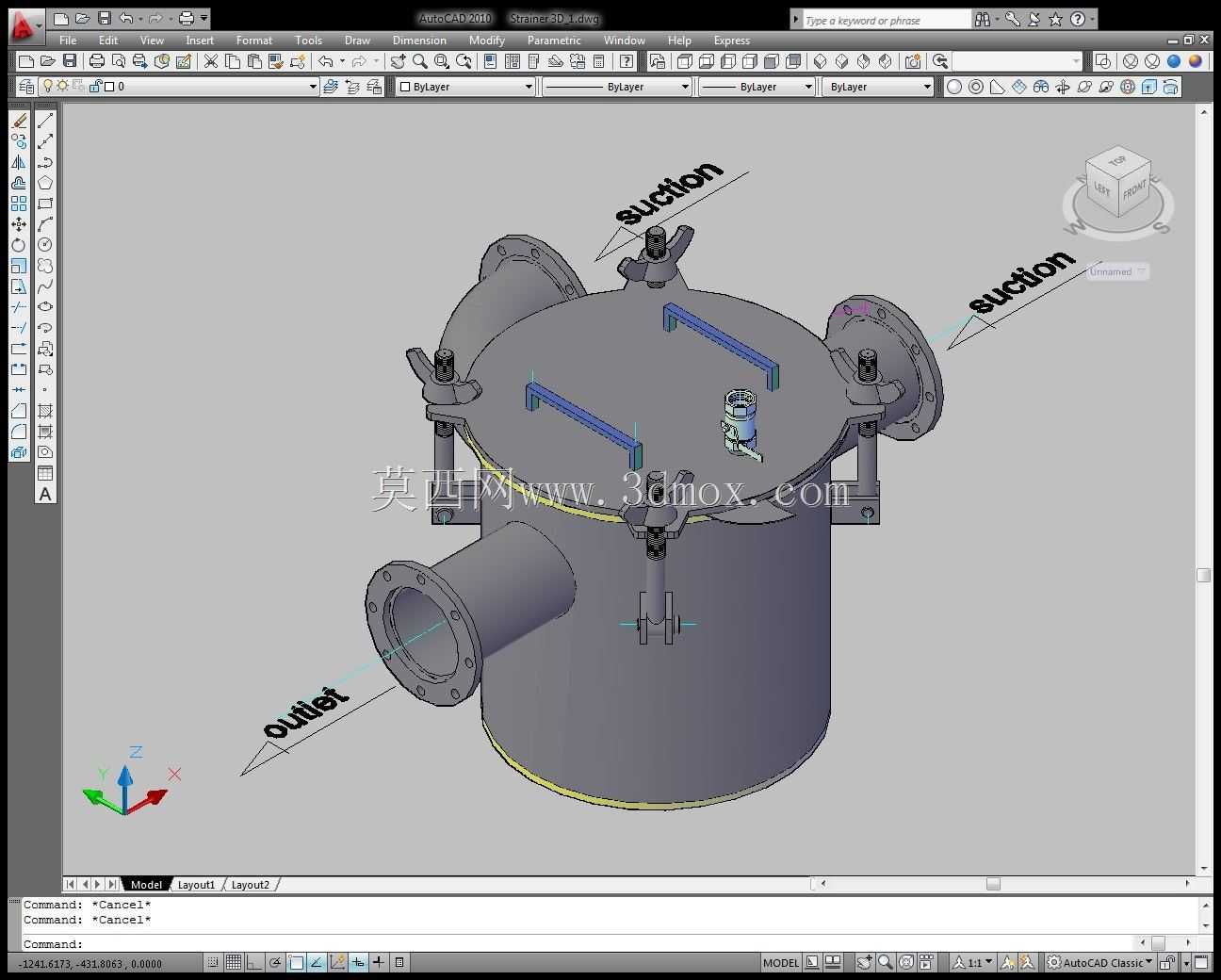

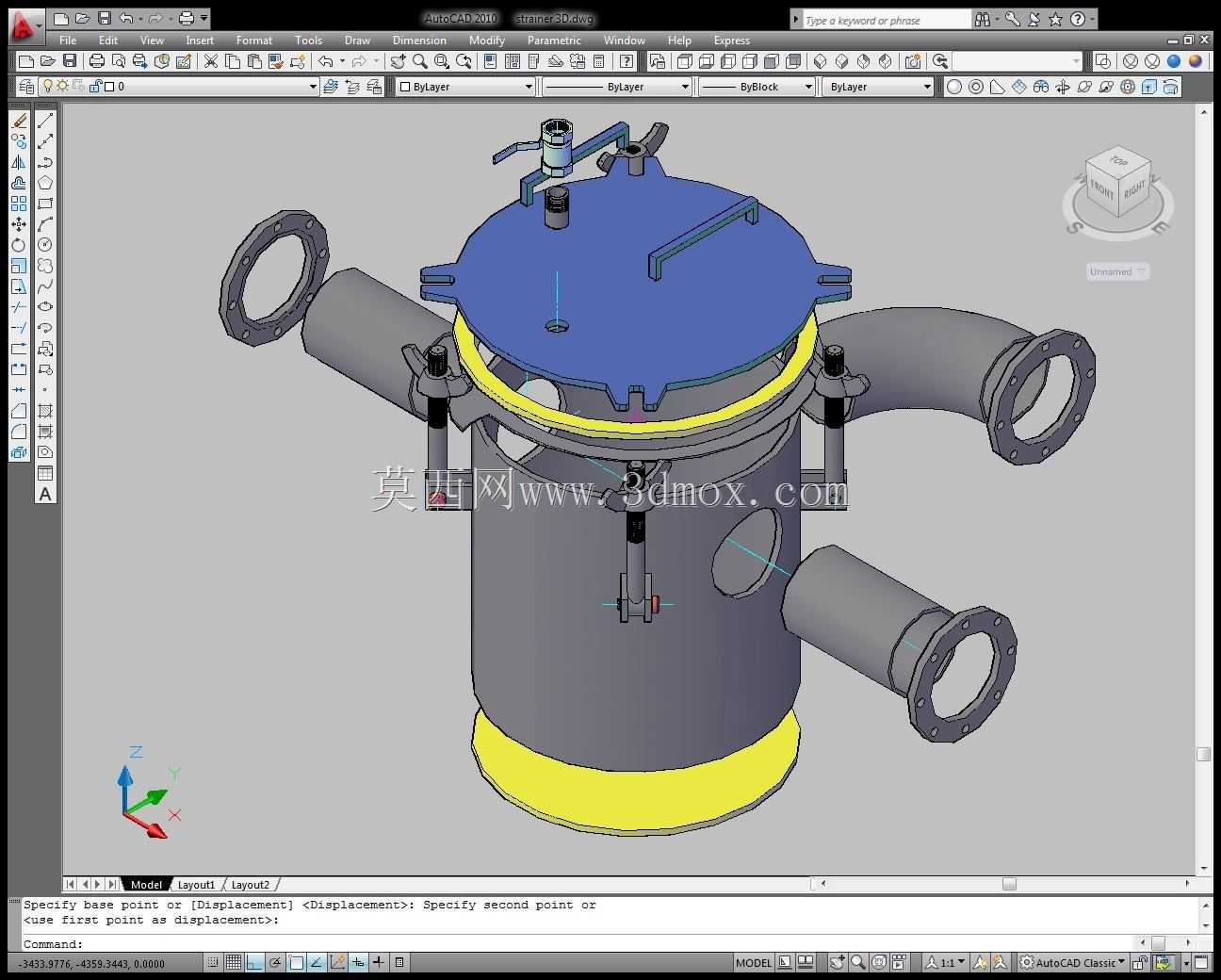

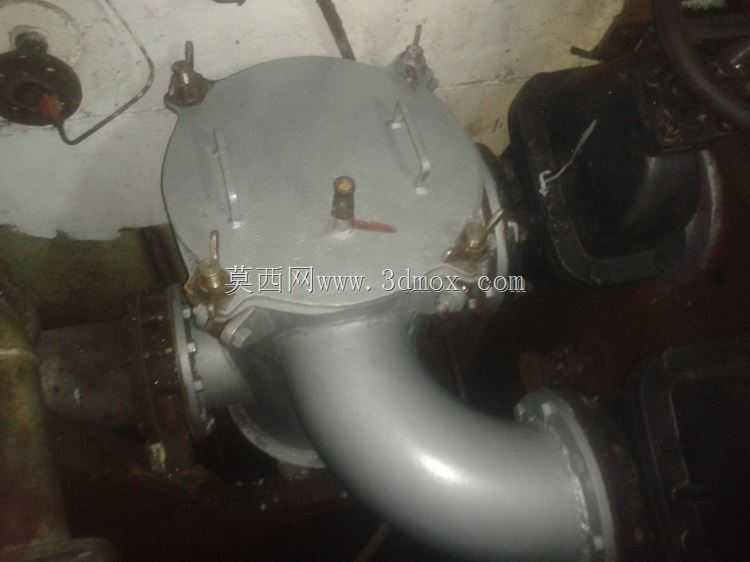

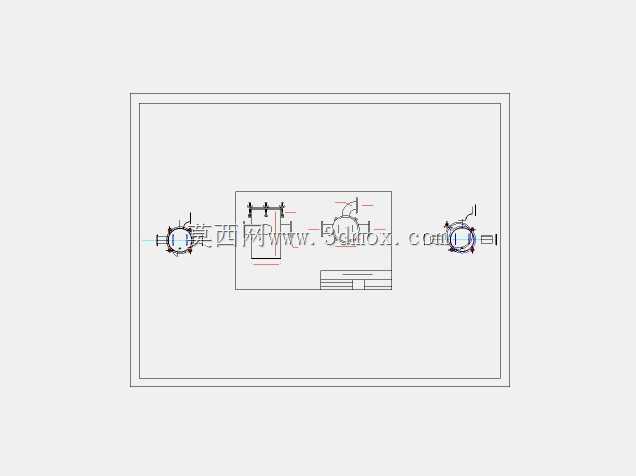

这款多通接口阀体过滤设备，主要应用于工业流体输送管路系统中，常见于化工生产循环水支路、暖通空调水循环管网、中小型工业制程流体预处理环节，也可适配市政供水支线的杂质截留场景，承担管路内流体杂质过滤、流道分流整合的核心作用，避免管路后端的精密仪表、换热元件、喷淋装置被流体裹挟的焊渣、锈蚀颗粒、悬浮杂质堵塞磨损，保障整个流体系统长期稳定运行。设备整体采用圆形承压腔体作为核心过滤容腔，顶部设置弯向侧出的管路接口，水平方向对称布置两个直通式管路接口，底部预留排污检修接口，四个方位的接口均配置法兰连接结构，可直接与同管径的无缝钢管管路对接，安装时无需额外定制转接配件，适配现场常见的工业管路排布走向，能同时满足单路进多路出的流体分流过滤需求，减少管路中单独加装三通、弯头配件带来的泄漏风险与流阻损耗。设计阶段充分考虑承压工况的受力均匀性，圆形腔体结构可均匀分散内部流体压力，避免方形腔体存在的应力集中问题，接口位置的法兰连接处均做了加厚补强处理，适配常规工业管路的压力等级要求。设备整体安装边界尺寸为800x1400mm，对接管路采用40号无缝钢管，安装时可根据现场管路走向调整顶部弯管的朝向，水平方向的两个直通接口可直接对接水平敷设的主管道，底部接口可外接排污阀，日常运行时无需拆解主体即可完成排污操作，降低日常维护的工作量。腔体内部预留了标准滤篮的安装空间，可根据过滤精度需求更换不同目数的滤件，滤件采用侧抽式安装结构，检修更换时无需拆卸全部管路连接螺栓，仅需打开腔体侧部的快开压盖即可完成滤件更换，大幅缩短设备停机维护的时间。流道设计上做了圆弧过渡处理，减少流体在腔体内的紊流与阻力损失，避免杂质在腔体内壁沉积形成死角，保障过滤过程中流道通畅，在额定流量下不会产生过大的压损，适配工业系统连续运行的工况需求。
