工业流体处理用立式工艺过滤装置设计

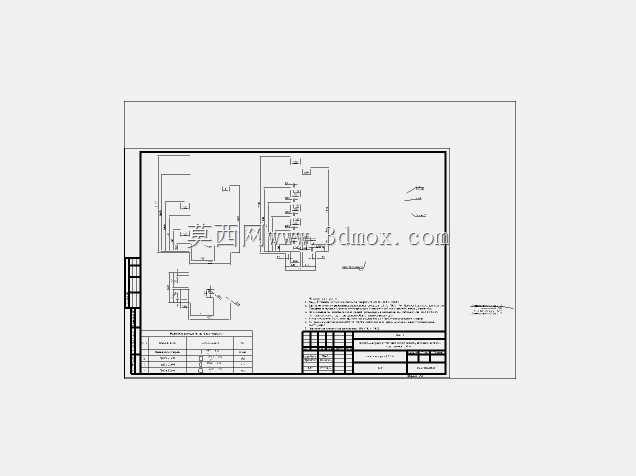

该工艺过滤装置主要面向工业流体处理场景，可应用于化工制程物料净化、循环水处理、工业给水预处理、轻工生产料液除杂等多个工业环节，核心作用是截留流体中的固体颗粒、絮状杂质、悬浮异物，保障下游设备运行安全与产出物料的纯度达标。装置采用立式承压罐体作为核心过滤载体，罐体采用圆弧封头与锥底下料结构，既满足承压工况下的应力分布要求，也便于过滤后杂质的沉降与集中排放，避免杂质在罐底堆积造成残留堵塞。整套装置将过滤罐体、进出水管路、控制阀组、排气组件、排污管路、检测接口、支撑框架进行了集成化设计，无需现场零散拼接管路，可大幅缩减现场安装的施工周期与管路对接误差。设计阶段充分考虑了现场操作的便利性，罐体侧面的操作阀组全部集中布置在单侧操作面，阀门操作高度符合人体工程学要求，日常运行时的阀门切换、排气操作、流量调节都可在单侧完成，无需绕设备走动操作；顶部设置的自动排气阀可在设备充水阶段自动排出罐内积存空气，避免气阻造成的过滤流量下降、水锤冲击管路等问题；底部锥段设置的排污接口可在反洗、排渣阶段快速将罐内沉降的杂质排出，减少排污残留。管路设计上采用了标准化法兰对接接口，进出水口径匹配常规工业管路的通径规格，支撑框架采用型钢焊接结构，底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土设备基础上，安装边界清晰，设备就位后只需对接进出水法兰、排污管路即可完成安装投入使用。整套装置的管路布局经过优化，在有限的安装空间内合理排布各功能管路，既保证管路内流体流向顺畅无死区，也预留了足够的阀门操作空间与后期检修空间，日常维护时可快速拆卸对应管段更换滤料、检修阀件，无需大范围拆解设备结构。罐体外部的管路支架与罐体本体做了固定连接，避免管路运行振动造成接口松动泄漏，所有管路的转弯处都采用大半径弯头设计，降低流体输送过程中的阻力损失，提升设备运行时的过滤效率。
