倒灌工况用浇铸漆膜过滤箱体结构

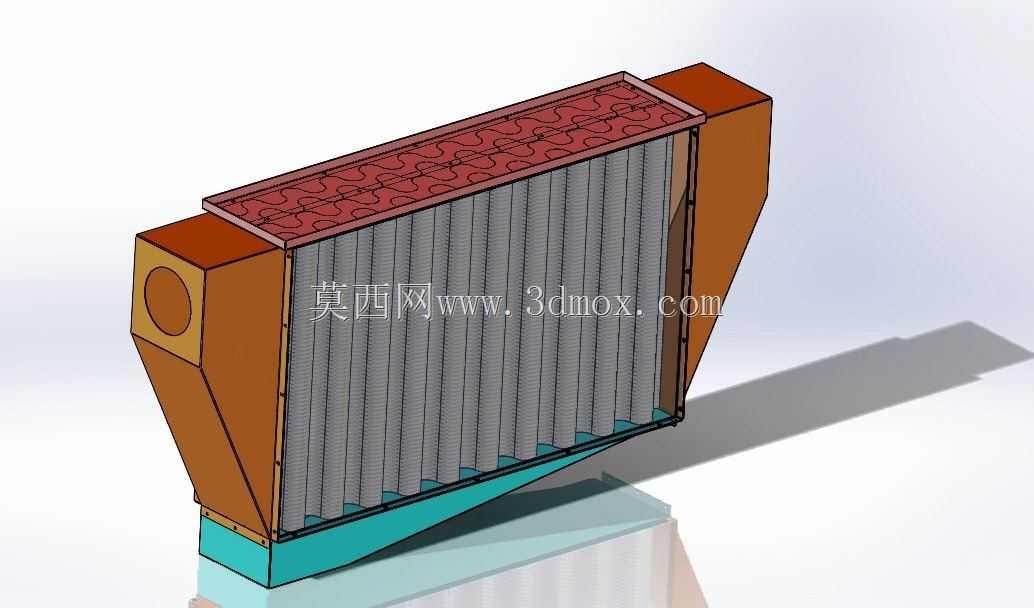

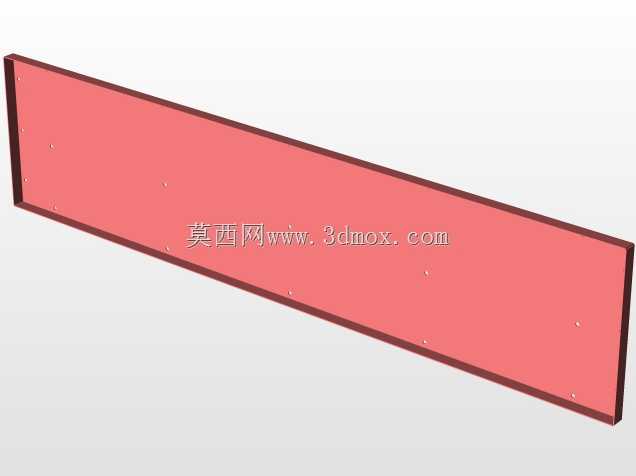

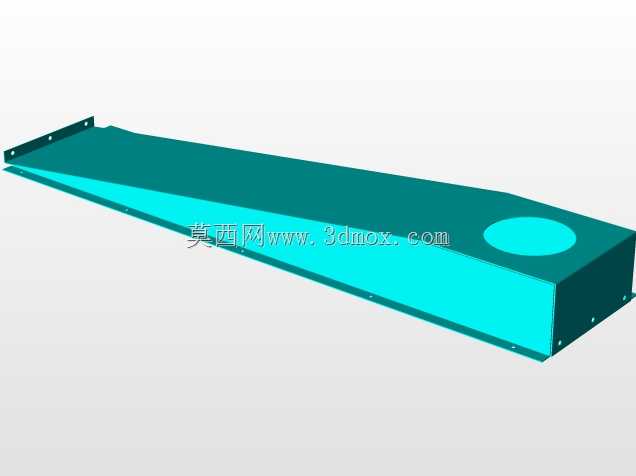

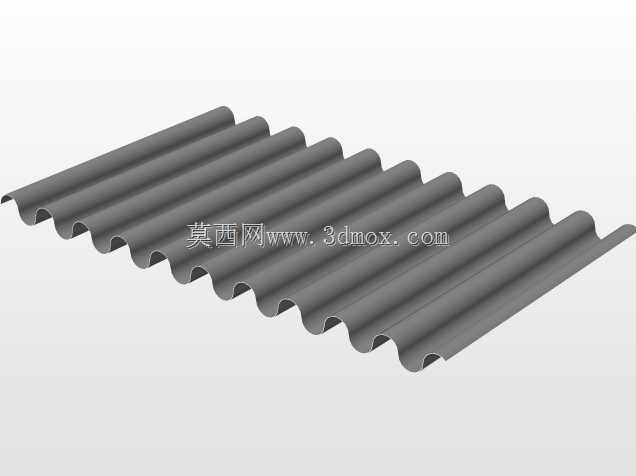

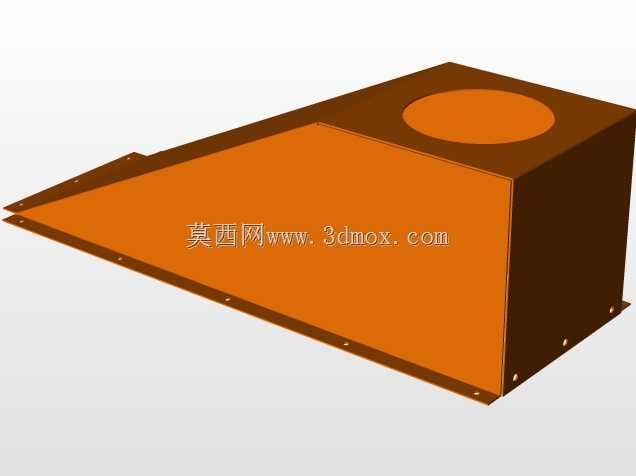

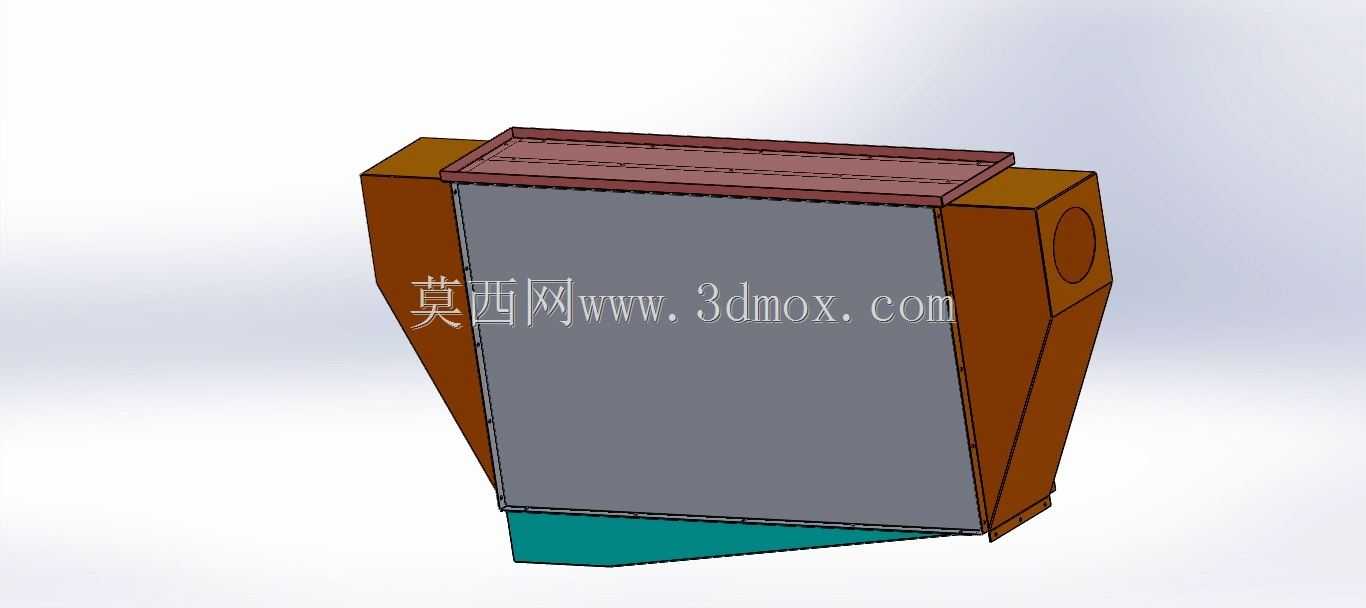

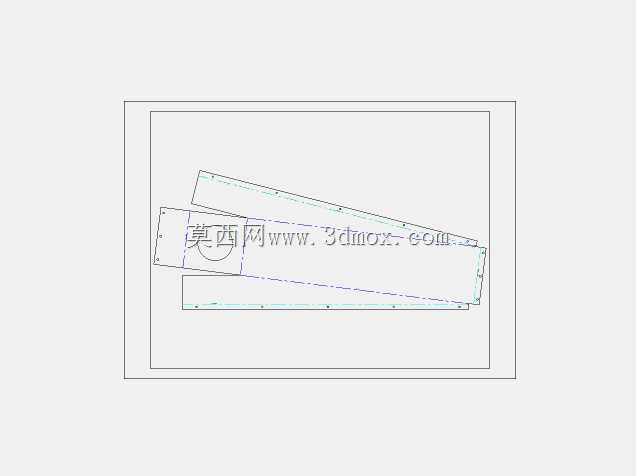

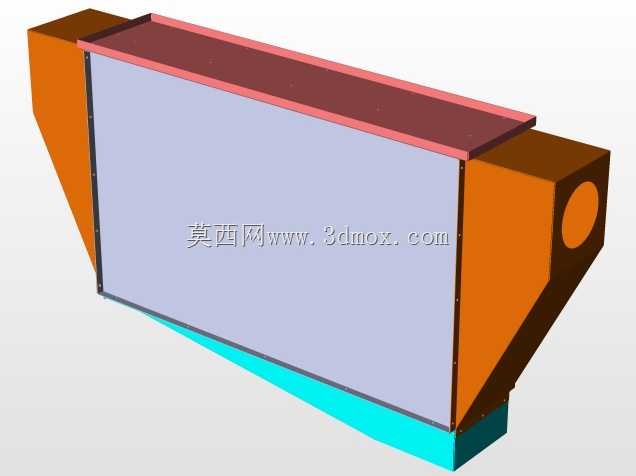

在涂装生产线的漆雾回收、倒灌式流体过滤工序中，这类过滤箱体是保障介质洁净度、拦截漆渣与固态杂质的核心承载构件，区别于常规正向通流的过滤装置，该结构专门适配介质从下部倒灌进入、向上透过滤材后从侧部接口排出的特殊工况，能有效避免常规过滤结构在倒灌时出现的滤材漂浮、密封漏液、杂质沉积死角等问题。从结构设计逻辑来看，箱体采用上下变径的楔形腔体结构，下部收窄的锥段设计是为了匹配倒灌进液的流道走向，让进入箱体的带杂质介质先在锥段完成流速缓冲，大颗粒杂质在重力作用下自然沉降到锥底区域，不会直接冲击滤材造成局部过早堵塞；中部的矩形腔体是滤材安装的核心区域，内部排布的褶皱式滤组通过上下两端的卡槽固定，滤材褶皱方向顺着介质上升流向设置，既最大化拓展了有效过滤面积，又能让透过滤材的洁净介质均匀汇集到上部集流腔，再通过侧部的圆形接口输送到下一道工序。箱体的外壳采用钢板折弯拼焊结构，各段腔体之间通过法兰边加密封垫的形式连接，既保证了整体结构的刚性，也方便后期拆开更换内部滤材、清理沉积的杂质；上部的集流腔盖板做了内嵌式密封槽设计，能承受倒灌工况下的反向压力，不会出现介质从盖板缝隙渗漏的问题。在安装边界方面，该过滤箱体的主体安装尺寸适配常规涂装线的支架安装间距，侧部的进出液接口采用标准圆形法兰接口，可直接对接现场的工艺管道，不需要额外制作过渡连接件；下部锥段预留了排污接口的安装位置，日常维护时不需要拆开整个箱体，就能排出锥底沉积的漆渣与杂质，大幅降低运维的拆装工作量。设计时特意将滤组的固定卡槽做了导向斜角，更换滤材时可以直接顺着斜角将滤组推入到位，不需要反复调整对位，适配生产线快速运维的需求；箱体外部的加强筋顺着介质压力的作用方向布置，在钢板厚度1.5mm的前提下，既控制了整体重量，又能承受工艺要求的通流压力，不会出现腔体鼓胀变形的问题。这类过滤结构除了用于浇铸漆膜的工艺过滤，也可适配其他存在倒灌进液需求的流体过滤场景，只要根据介质特性更换对应精度的滤材，就能满足不同工况的杂质拦截要求，结构本身的通用性较强，不需要对外部安装尺寸做大幅改动就能完成适配。
