四足仿生步行移动机械腿结构设计

该四足步行移动机构主要面向狭小空间巡检、特殊地形探测、教学科研实验等场景设计，可替代轮式、履带式移动平台在非结构化复杂地形完成移动作业，适配存在台阶、沟壑、松散碎石路面的作业环境，弥补传统移动载体越障能力不足的短板，可搭载小型探测传感器、采样装置完成指定区域的巡检、勘探任务，也可作为机械原理教学演示载体，帮助学习者理解连杆机构运动规律与多足步态协调逻辑。

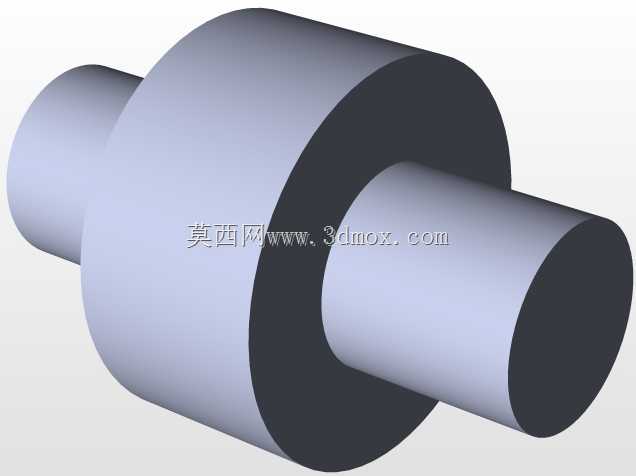

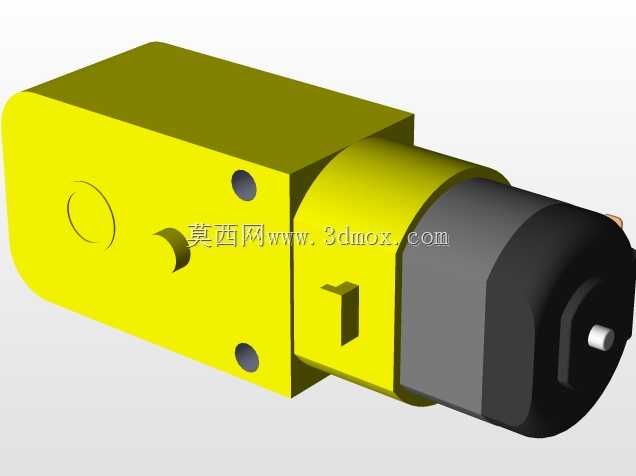

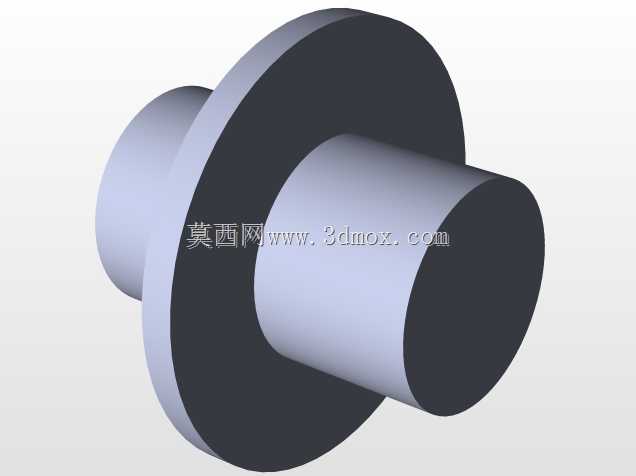

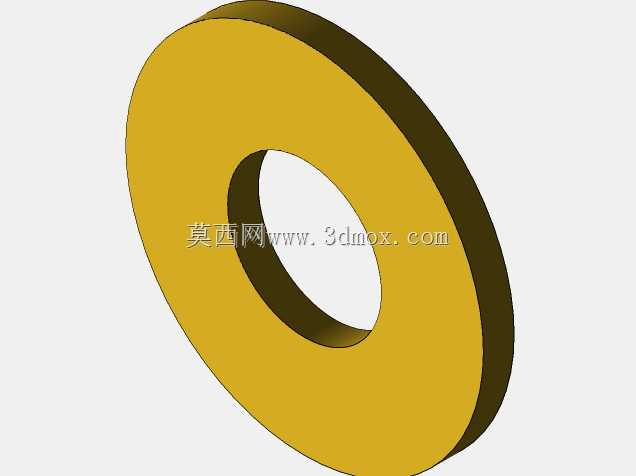

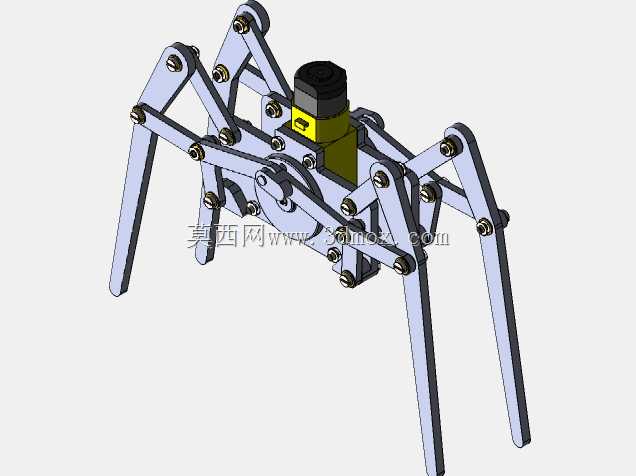

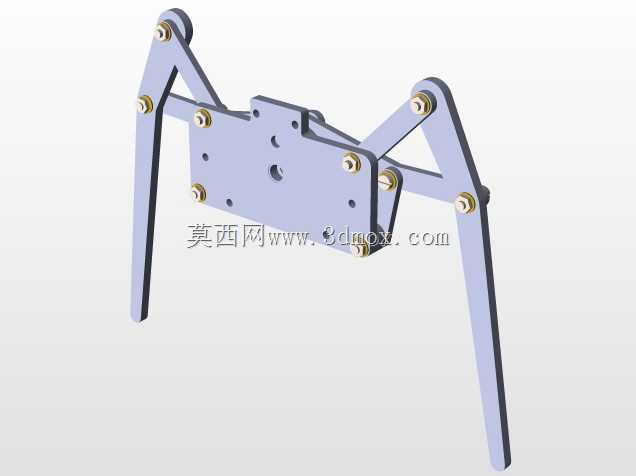

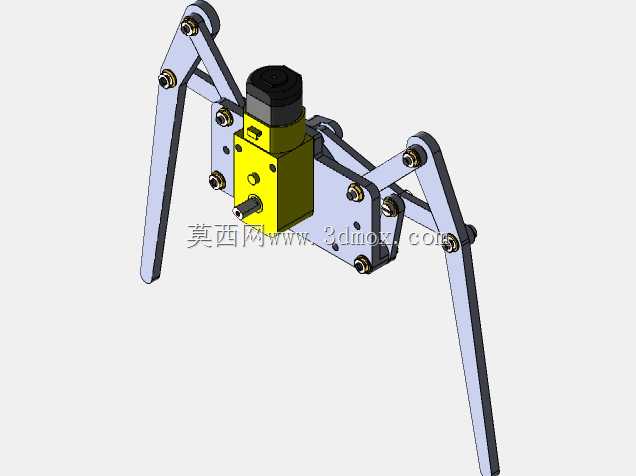

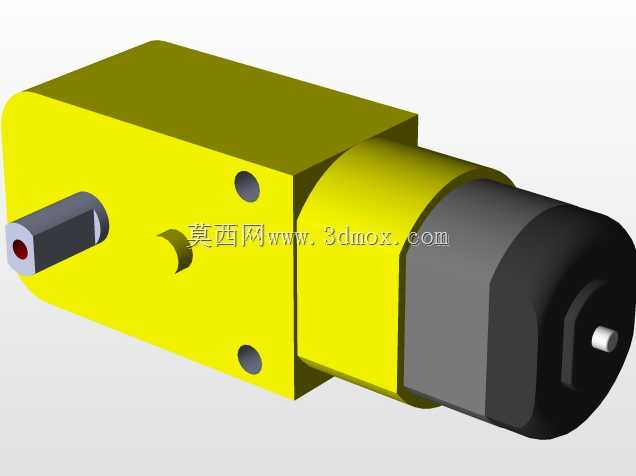

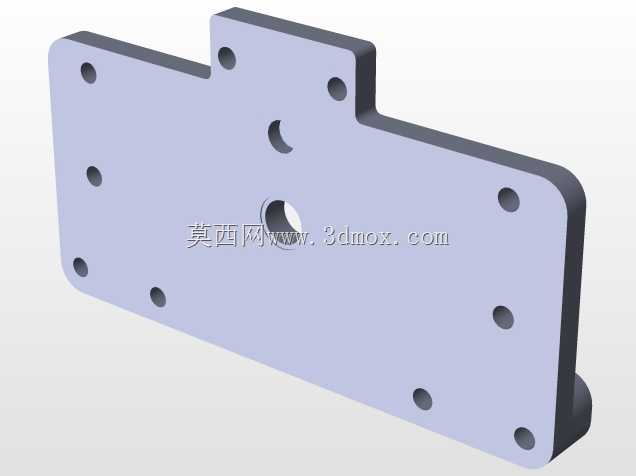

该机构采用对称式双组腿布局，单组结构包含两条铰接式机械腿，整体依靠两组驱动单元配合完成步态切换，无需为每条腿单独配置驱动，大幅降低结构复杂度与控制难度，运动过程中通过连杆铰接点的转动配合，模拟生物腿部的迈步、支撑动作，可实现稳定的向前、转向移动，运动过程中重心波动幅度小，不易发生侧翻。单腿采用多段式连杆铰接设计，腿部杆件通过销轴铰接形成可活动的转动副，铰接位置配置耐磨衬套结构，降低长期往复转动带来的磨损，提升机构使用寿命；驱动单元安装在机构中部的承载安装板上，安装板预留有标准化安装孔位，可根据需求加装不同规格的驱动元件、控制模块与功能搭载件，安装边界规整，便于后续拓展功能配件。

设计过程中优先考虑运动稳定性与结构易维护性，通过连杆尺寸参数的匹配计算，确保迈步过程中至少有两条腿处于支撑状态，配合两组驱动的差速运动实现转向，无需额外配置转向机构；腿部杆件采用等强度设计，在保证结构刚度的前提下尽可能降低杆件自重，减少驱动负载，整体结构无复杂异形零件，所有铰接件、连接件均采用通用标准件，后期维护更换成本低，装配难度小，无需专用工装即可完成整机组装。机构整体外形紧凑，腿部展开后支撑范围覆盖长宽方向的稳定支撑域，可适配不同坡度的倾斜路面行走，中部安装区域预留的空间可容纳控制电路板、供电模块等组件，无需额外外置挂载，整体集成度高，可直接作为小型移动机器人的行走底盘使用，也可在此基础上拓展多组单元拼接成更大承载能力的多足移动平台，适配不同负载等级的作业需求。
