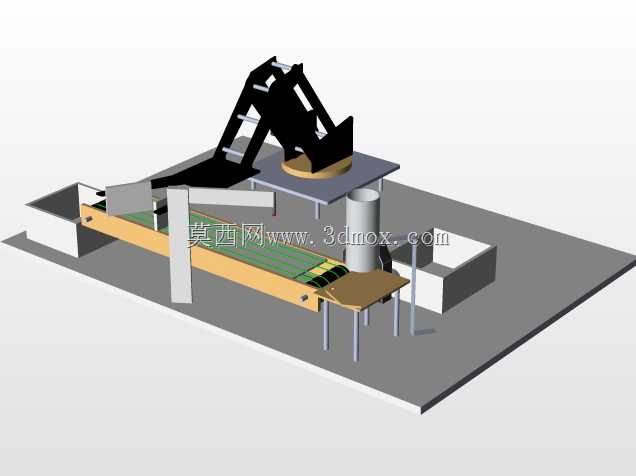

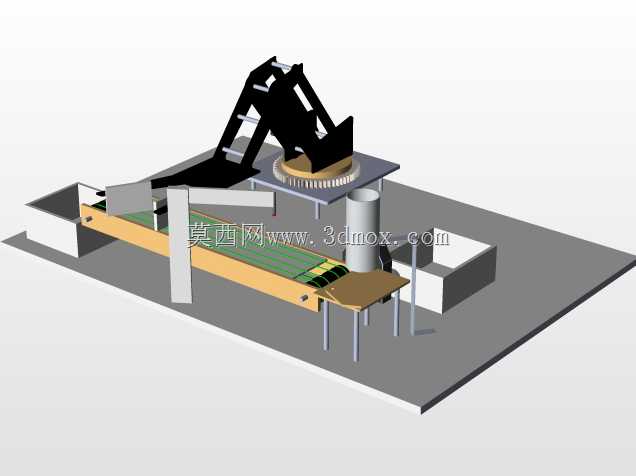

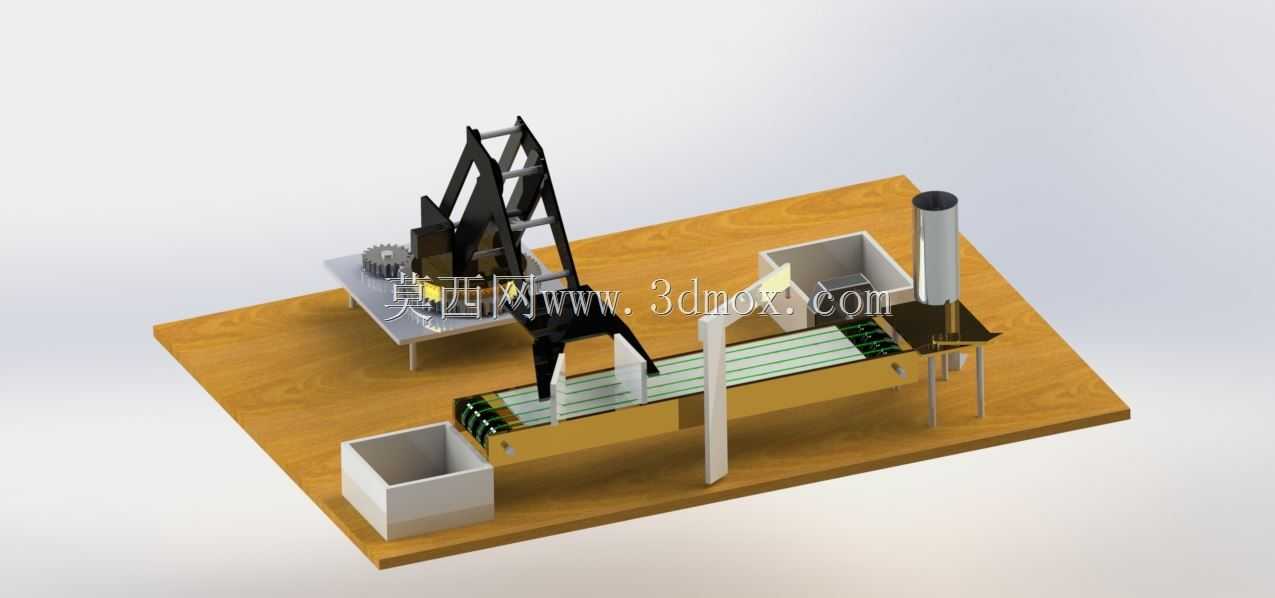

带输送线的物料分拣机械手工作站

这套集成化的机械手作业单元，主要面向3C电子小零件、五金冲压件、食品包装件的轻载分拣转运场景，可直接对接上游加工机床出料端、包装线进料工位，替代人工完成重复性的物料取放、分类码放作业，适配节拍在6-12秒/件的连续生产动线。整套设备的布局以皮带输送线为物料流转主线，输送线采用铝型材框架搭建，有效输送宽度设置为200mm，线体总长度控制在1200mm范围内，安装时需预留线体两侧各300mm的维护操作空间，底部可调脚杯的调节行程为±20mm，可适配车间地面±15mm以内的平整度误差。线体进料端设置了两个方形储料仓，分别用于存放待分拣的两类物料，料仓采用倾斜导料结构，可依靠物料自重实现逐件补料，无需额外增设推料机构。机械手本体采用桁架式双轴移动结构搭配垂直升降取料臂，水平移动行程覆盖整个输送线的作业区间，垂直升降行程为150mm，末端取料执行件预留了气动夹爪、真空吸盘两种安装接口，可根据物料的材质、外形快速切换取料端，夹爪开合行程范围为0-40mm，可夹持最大外形尺寸35mm的块状物料。线体末端设置了定位接料工位与导料溜槽，分拣完成的物料可通过溜槽直接滑入下游周转箱，也可通过接料工位定位后流转至下一加工工序。设计过程中优先考虑了安装调试的便捷性，所有结构件均采用模块化设计，输送线段、机械手安装座、储料仓单元均可独立拆分运输，现场组装时仅需通过定位销与螺栓连接即可完成拼接，无需二次配焊加工。机械手的移动导轨采用内嵌式安装，可避免生产过程中物料碎屑、粉尘落入导轨副影响运行精度，所有气动管路、传感线缆均沿型材内腔走线，外部无裸露管线，既降低了管线被物料剐蹭损坏的风险，也让整体外观更整洁。整套工作站的动力输入仅需接入0.5-0.7MPa的压缩气源与220V交流电源即可运行，无需额外配置液压站等附属设备，整体占地面积控制在1500mm×800mm的矩形范围内，可直接放置在标准工作台面上使用，也可通过底部支架调整至与现有生产线匹配的作业高度，适配多数中小制造企业的车间现有布局条件，无需对现有生产场地做大规模改造即可快速投入使用。
