机械传动式拉紧装置结构设计

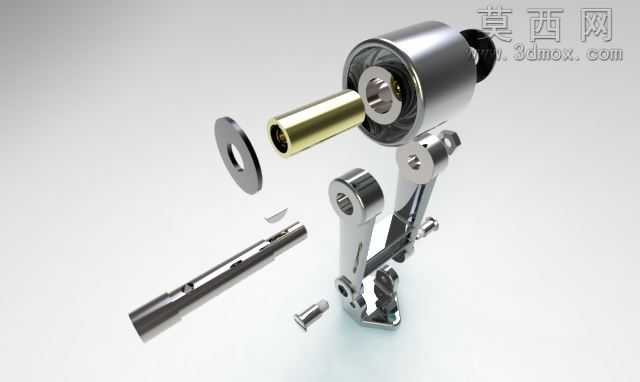

本作品为机械传动类拉紧装置的三维设计成果，采用SolidWorks完成全参数化建模，通过爆炸视图直观呈现各组成零件的装配关系与空间排布。建模过程中严格遵循机械设计公差规范，对回转类零件的同轴度、配合面的平面度等形位公差进行了参数化约束，确保虚拟装配后无干涉问题。模型涵盖了回转支承部件、金属轴套、连接摆臂、定位销钉、平垫片、长行程拉杆等核心零件，每个零件均单独建模并赋予对应材质属性：金属壳体采用抛光不锈钢材质，渲染时调整金属粗糙度参数模拟真实机加工后的哑光金属质感；轴套类零件采用黄铜材质，通过调整反射率与高光参数还原铜合金特有的暖调金属光泽；连接臂与拉杆采用调质合金钢材质，表面做发蓝处理的材质效果，垫片与紧固件采用镀锌钢材质，区分不同零件的工艺特征。结构设计上采用杠杆式张紧原理，通过摆臂的回转运动带动拉杆实现直线张紧动作，内置的回转部件采用轴承配合结构，降低传动过程中的摩擦损耗，拉杆上设计有定位槽结构，可实现张紧行程的多级调节，适配不同张紧力需求的工况。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮主体结构，补光弱化零件阴影，轮廓光勾勒金属零件边缘，背景采用渐变浅灰突出机械结构的金属质感，爆炸视图的零件排布遵循装配逻辑顺序，清晰展示从基础安装座到末端执行件的装配层级，每个零件的拆分方向与实际装配拆卸方向一致，可直接用于装配工艺指导、机械结构教学演示以及非标张紧机构的设计参考，模型各零件参数可编辑，能够根据实际使用场景调整尺寸参数，快速衍生出适配不同安装空间、不同张紧载荷的变体结构。
