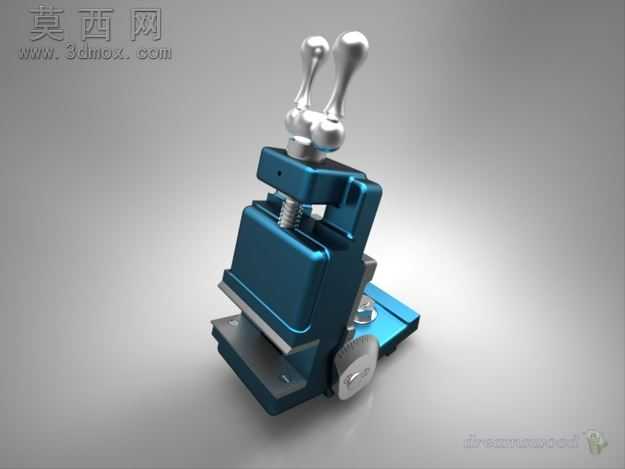

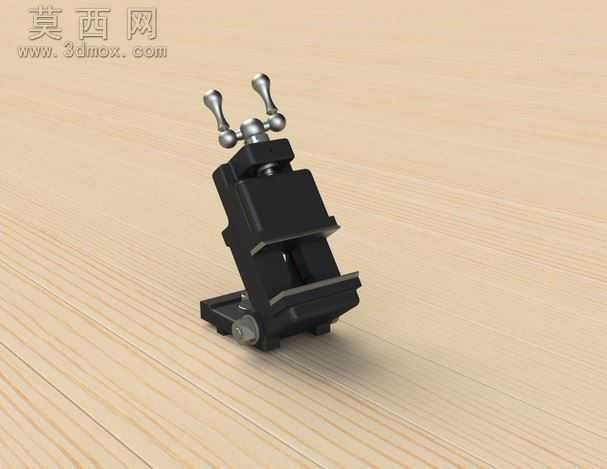

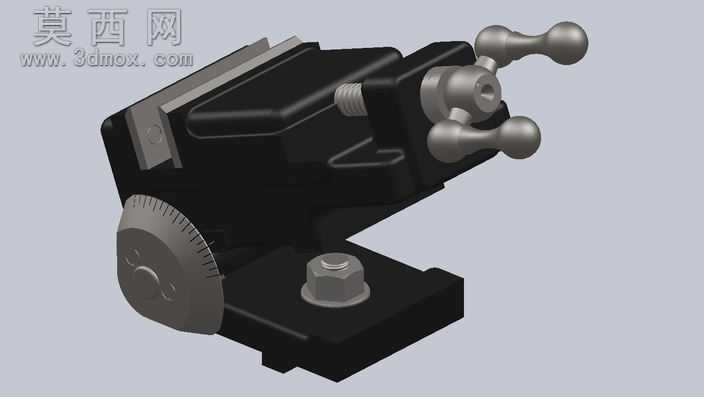

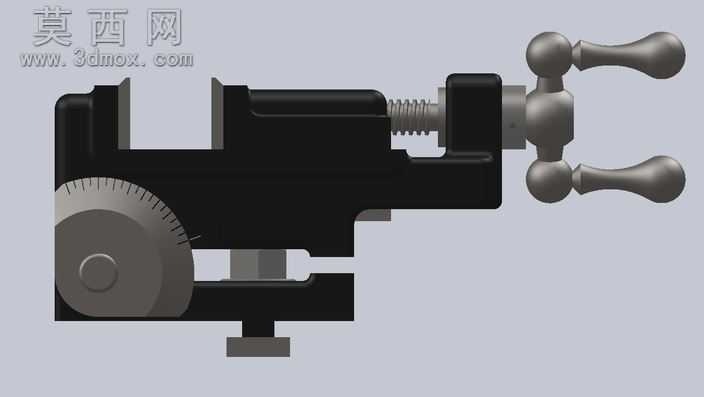

可倾斜式磨床精密虎钳三维结构

本模型为磨床加工专用的可倾斜式精密虎钳，整体采用三维参数化建模完成，建模过程严格遵循机械加工工装的实际设计规范，完整还原了实物的每一处结构细节。模型构建时先从底座基准特征开始搭建，底座部分设计有标准机床安装槽与锁紧螺母结构，可直接适配磨床工作台的T型槽安装要求，保证装夹后的整体刚性。中部的回转倾斜机构是该虎钳的核心功能结构，建模时精准还原了圆周角度刻度盘、锁紧旋钮、三球头操作手柄的细节，刻度盘的分度标记、手柄的曲面过渡、锁紧螺纹的配合间隙都按照实物比例完成，可实现0到90度范围内的角度倾斜调整，满足磨床加工斜面、斜槽的装夹需求。钳身主体部分还原了固定钳口、活动钳口、丝杆传动机构的完整结构，钳口的防滑齿形、丝杆的传动螺纹、钳身的导向滑轨都做了精细化建模，保证活动钳口的开合行程与实际产品一致，夹紧动作的传动逻辑完全符合机械原理。材质渲染阶段，对虎钳不同部件做了区分化材质设置：钳身主体采用发黑处理的合金钢材质，调整了金属粗糙度与反光参数，还原磨床工装表面哑光耐磨的质感；操作手柄、刻度盘、锁紧螺母采用亮面镀铬金属材质，突出机加工零件的金属光泽；钳口部分做了淬火硬化的材质区分，表面纹理更细腻，体现工装不同部位的工艺差异。整体装配过程严格按照实际装配顺序添加配合约束，丝杆与活动钳口的螺旋配合、倾斜机构的旋转配合、底座的固定约束都完全符合机械装配逻辑，可实现活动钳口开合、角度倾斜调整的动作模拟，无干涉错位问题。该虎钳的设计思路围绕磨床高精度加工的需求展开，相较于普通平口钳，增加的角度回转结构可减少二次装夹的找正时间，提升斜面类零件的加工精度，三球头手柄的设计更符合磨床操作时的施力习惯，可在小空间内完成锁紧操作，整体结构紧凑刚性充足，完全适配平面磨床、工具磨床的小型零件装夹场景，模型结构完整可直接用于工装设计参考、加工工艺演示以及机床配套场景的三维布局使用。
