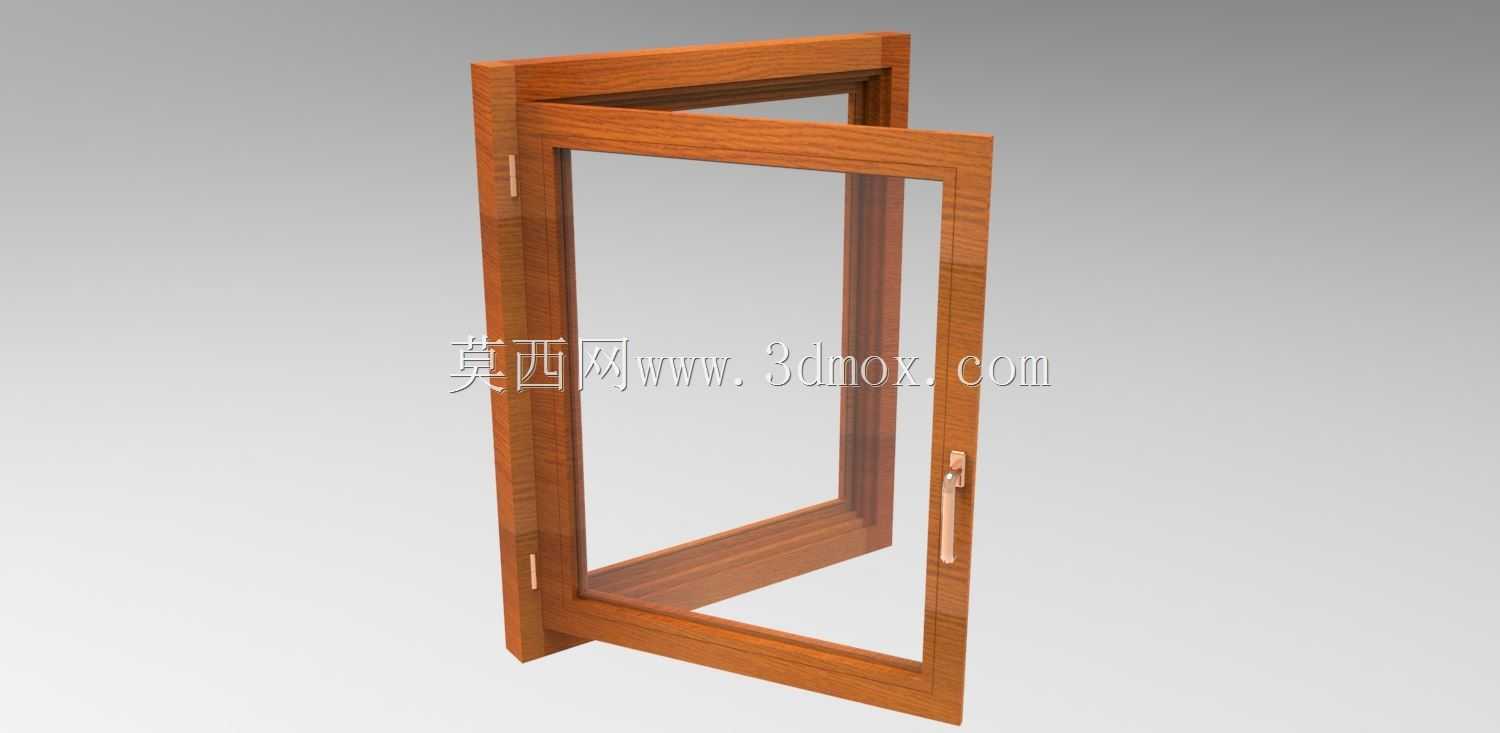

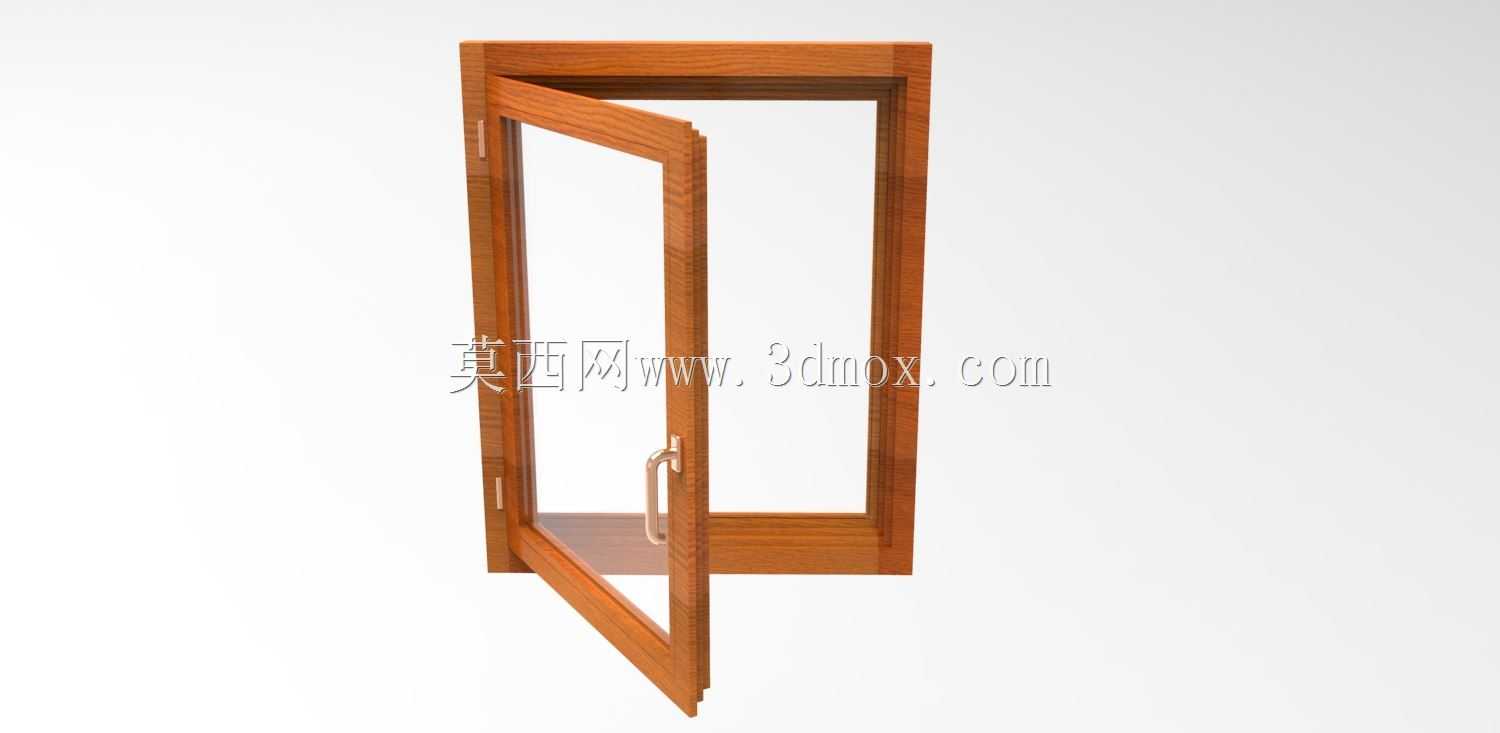

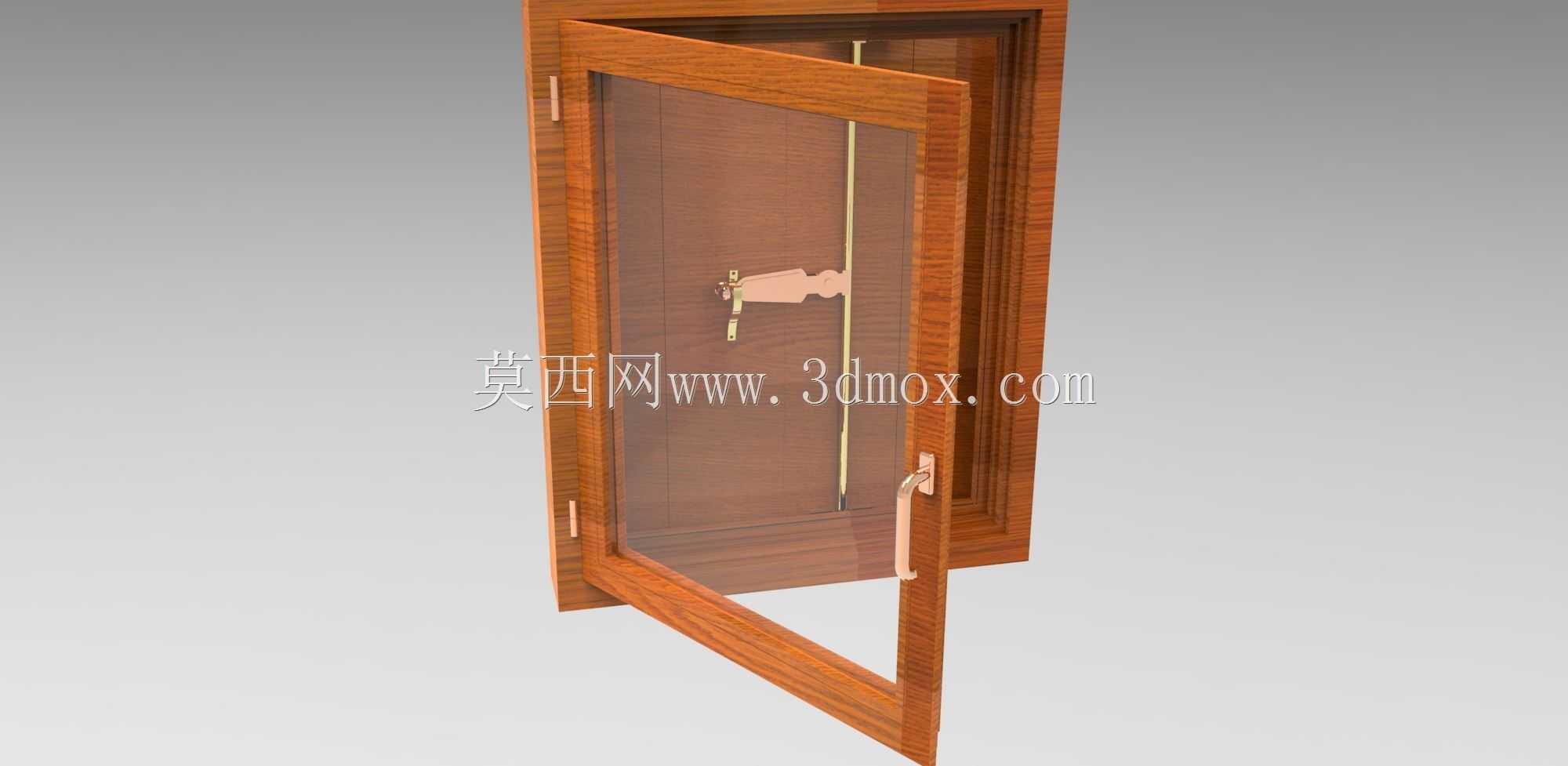

实木内开内倒式平开窗结构设计

这款木窗的结构设计，首先要匹配民用住宅、低层商用建筑的外窗安装场景，在做三维建模时，首先要明确安装边界：窗框的外沿尺寸需要适配常规住宅窗洞的预留公差，通常窗洞与窗框的间隙控制在15-20mm区间，方便后期打发泡胶填充做密封处理，窗框的型材截面厚度要兼顾结构强度与保温需求，实木基材的截面做了分层指接的结构预留，能降低木材形变带来的密封失效问题。

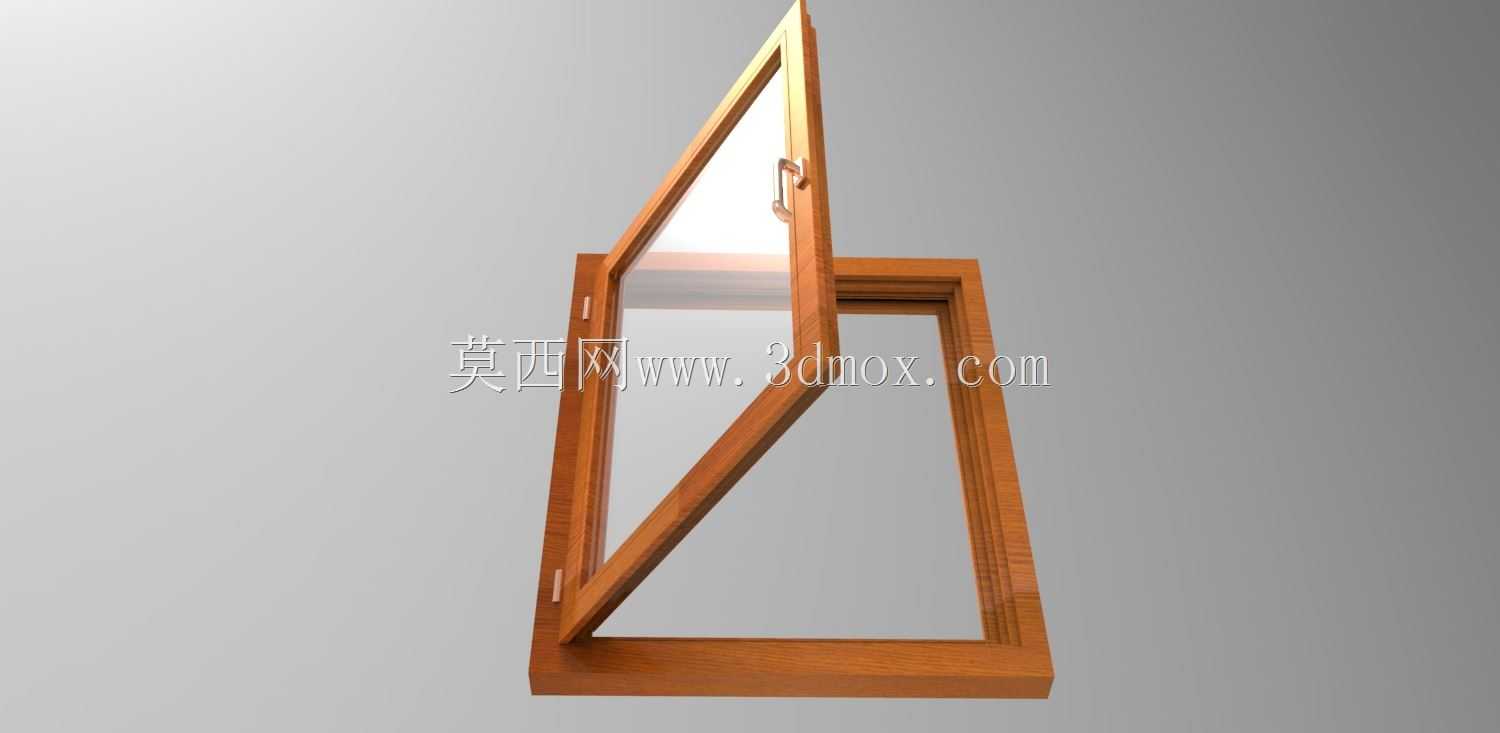

从功能特性来看，这款窗采用内开内倒的开启形式，相比普通外平开窗，不存在高层坠扇的安全隐患，日常通风可以切换到内倒状态，风从窗扇上下缝隙进入室内，不会直接吹到人体，同时雨天也能避免雨水飘进室内，完全打开状态下方便清洁窗户外侧玻璃，不需要探出身子操作，适配高层住宅的使用需求。

设计思路上，首先要处理好窗扇与窗框的铰接结构，铰链的安装位做了沉台预留，合页转轴的同轴度公差控制在0.2mm以内，避免开关窗出现卡滞；锁闭结构采用多点锁闭设计，在窗扇的侧边、上下端都设置锁点，关闭时锁点与窗框上的锁座紧密贴合，提升整窗的密封性能，减少空气渗透与热量流失，执手的安装位置距离室内地面1.4-1.5m，符合人体工程学操作高度，转动执手的行程对应不同的开启状态，逻辑清晰，普通用户不需要额外学习就能操作。

在实际工程应用中，这类木窗常搭配中空玻璃使用，建模时预留的玻璃安装槽深度要匹配玻璃厚度与密封胶条的尺寸，胶条采用三元乙丙材质，安装槽的截面做了燕尾槽设计，避免胶条长期使用后脱落；窗扇的重量通过上下铰链传递到窗框，再传递到建筑墙体，所以窗框与墙体连接的固定片安装位做了加强处理，每侧固定片间距不超过600mm，距离窗角的位置控制在150-200mm，保证连接强度。另外还要考虑木材的热胀冷缩特性，窗扇与窗框的配合间隙预留3mm，避免温湿度变化导致窗扇变形无法开关，同时在木材表面预留了涂装工艺的厚度余量，保证后期做油漆饰面后不会出现装配干涉。
