矿用振动给料机料仓支撑结构

该料仓结构多用于散料处理工段的上游衔接环节，常见于砂石骨料生产线、煤炭转运站、选矿厂粗碎段前端以及建筑垃圾资源化处理现场。其核心作用是在储料与给料设备之间建立缓冲容积，避免上游来料直接冲击振动给料槽，同时把块状、颗粒状物料以相对稳定的料柱压力导向受料面，使后续振动设备能够在均匀料层条件下工作。

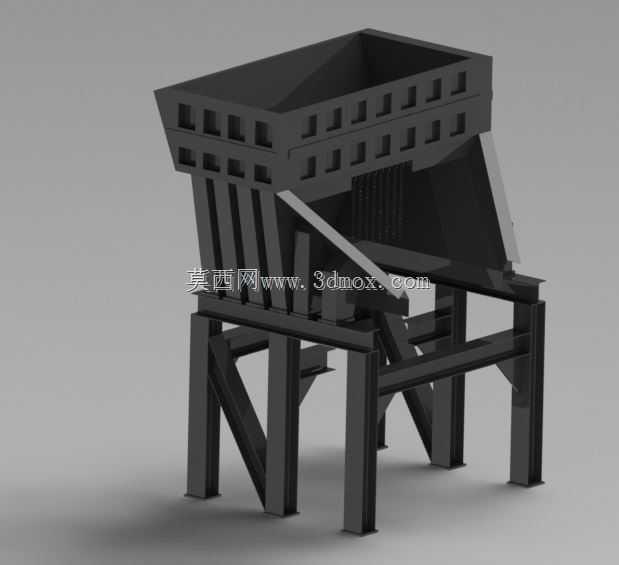

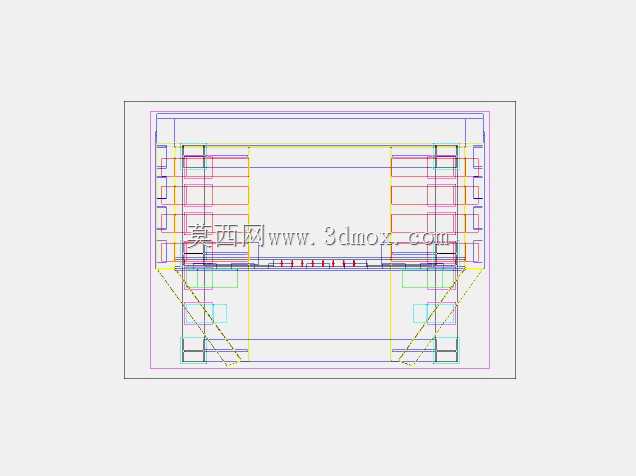

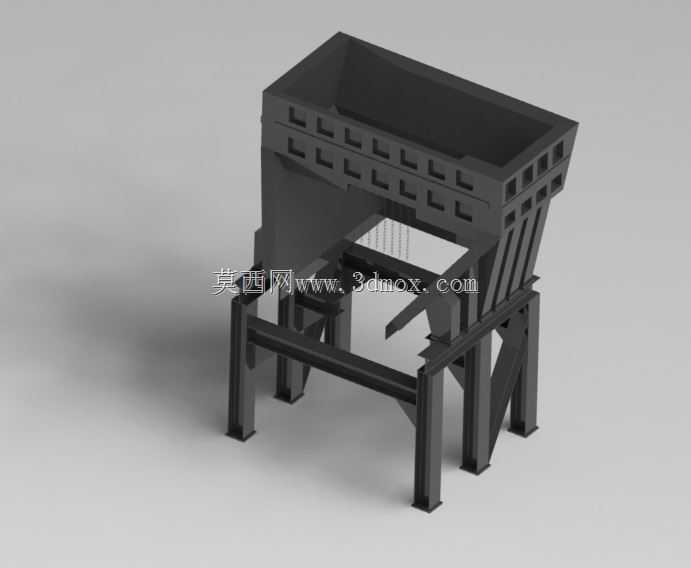

从结构组成看，上部为扩大的受料仓体，仓壁采用带加强肋的钢板焊接形式，侧壁开设阵列式减重与观察孔，既降低整体自重，也便于检查衬板磨损和堵料情况。仓体下部逐渐收缩，形成多道导流板，把物料分流到给料机宽度范围内，减少局部偏载和离析。下部支撑框架采用型钢立柱与横梁组合，立柱底部预留地脚安装面，横梁之间设置斜撑以抵抗振动传递和物料冲击产生的水平力。

设计时首先要确定仓容与卸料口径。仓容过小会造成上游设备频繁启停，过大则增加物料压实和起拱风险；对于含水率偏高、流动性差的物料，仓壁倾角通常需要大于物料安息角，并在易粘结区域控制转折角数量。出料口宽度需要与振动给料槽匹配，避免物料在进入槽体前形成瓶颈。支撑框架的高度则取决于下游给料机、破碎机或输送带的受料点标高，立柱间距要留出检修空间和吊装通道。

安装边界方面，需要重点核对仓体中心线与给料机中心线的同轴度，防止落料点长期偏向一侧造成槽体偏磨。框架地脚应落在混凝土基础或钢梁上，基础表面平整度会直接影响立柱受力状态；若现场存在强烈振动，支撑与给料设备之间宜采用隔振思路分开承载，避免仓体随振产生焊缝疲劳。仓体与给料槽连接处应保留合理间隙，并设置耐磨衬板或柔性密封，以适应振动位移并控制粉尘外溢。

建模过程中，仓壁加强肋的布置应围绕受力路径展开：物料侧压力主要作用在斜壁下部，冲击载荷集中在落料点附近，因此肋板间距和截面不必全仓一致，可在高应力区加密，低载荷区适当放宽。支架节点处要避免焊缝集中在同一截面，斜撑与立柱连接宜采用节点板过渡，以提高抗疲劳性能。对于需要衬板的内壁，还应预留螺栓连接面和更换空间，使后期维护时不必整体拆解仓体。

整体来看，这类料仓并非单纯的储料箱体，而是连接来料、缓冲、导流和给料的关键结构件。合理的仓型、支撑刚度和安装尺寸能够降低堵料、偏载和振动破坏概率，对整条散料处理线的连续运行有直接影响。
