热电偶连接器对接式接线端子结构

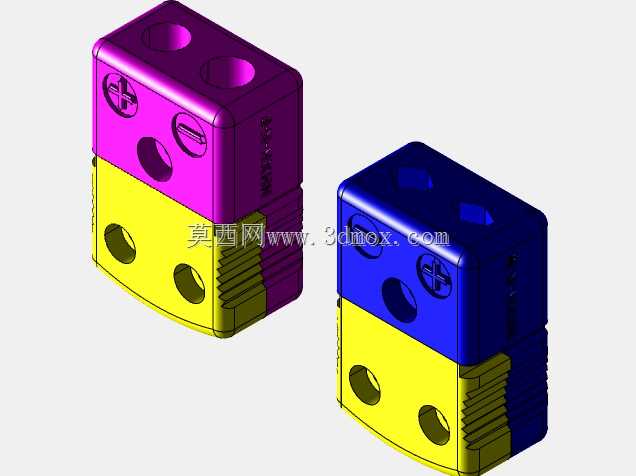

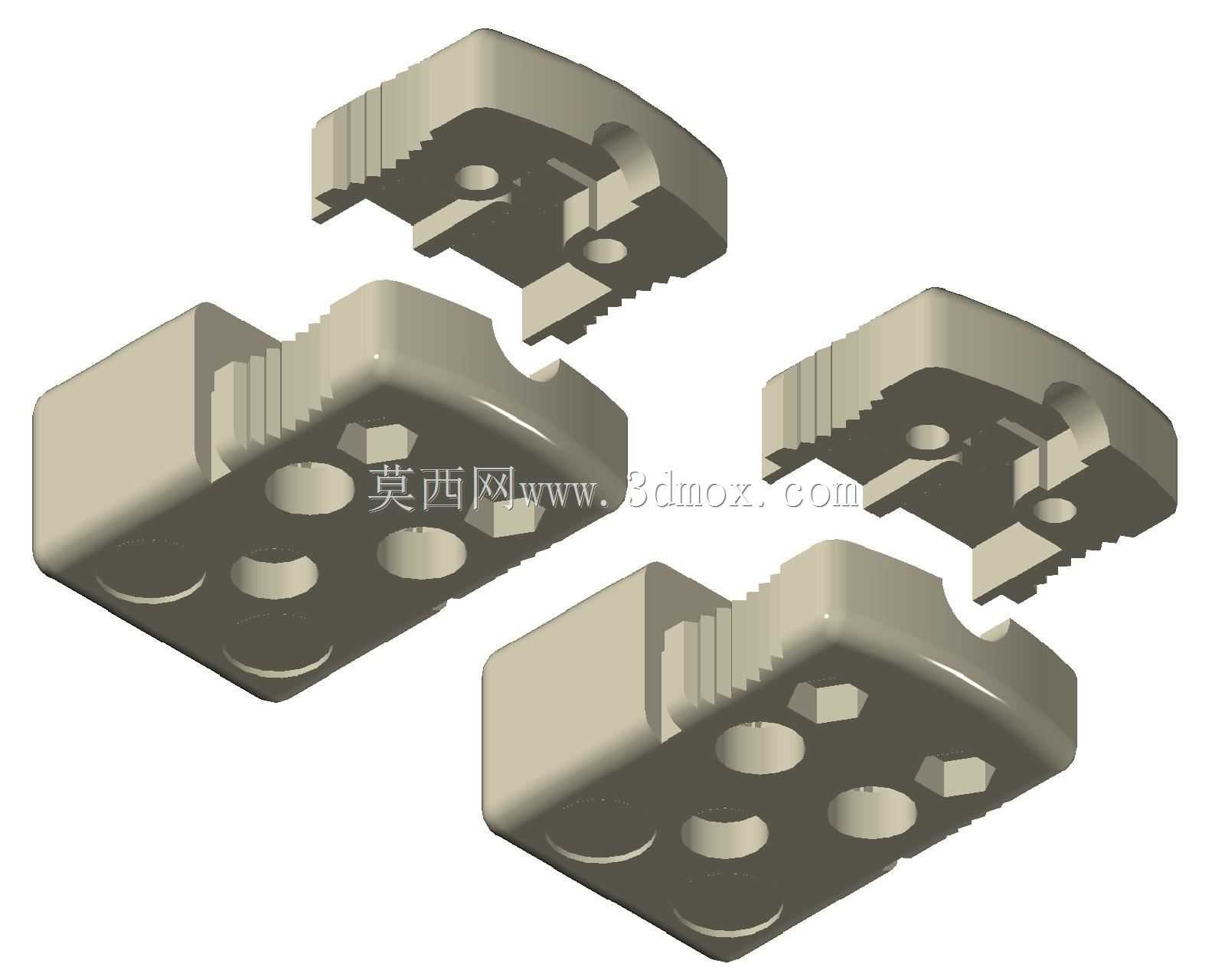

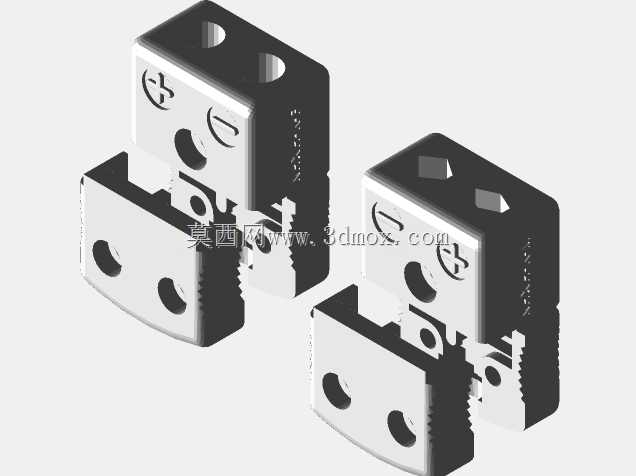

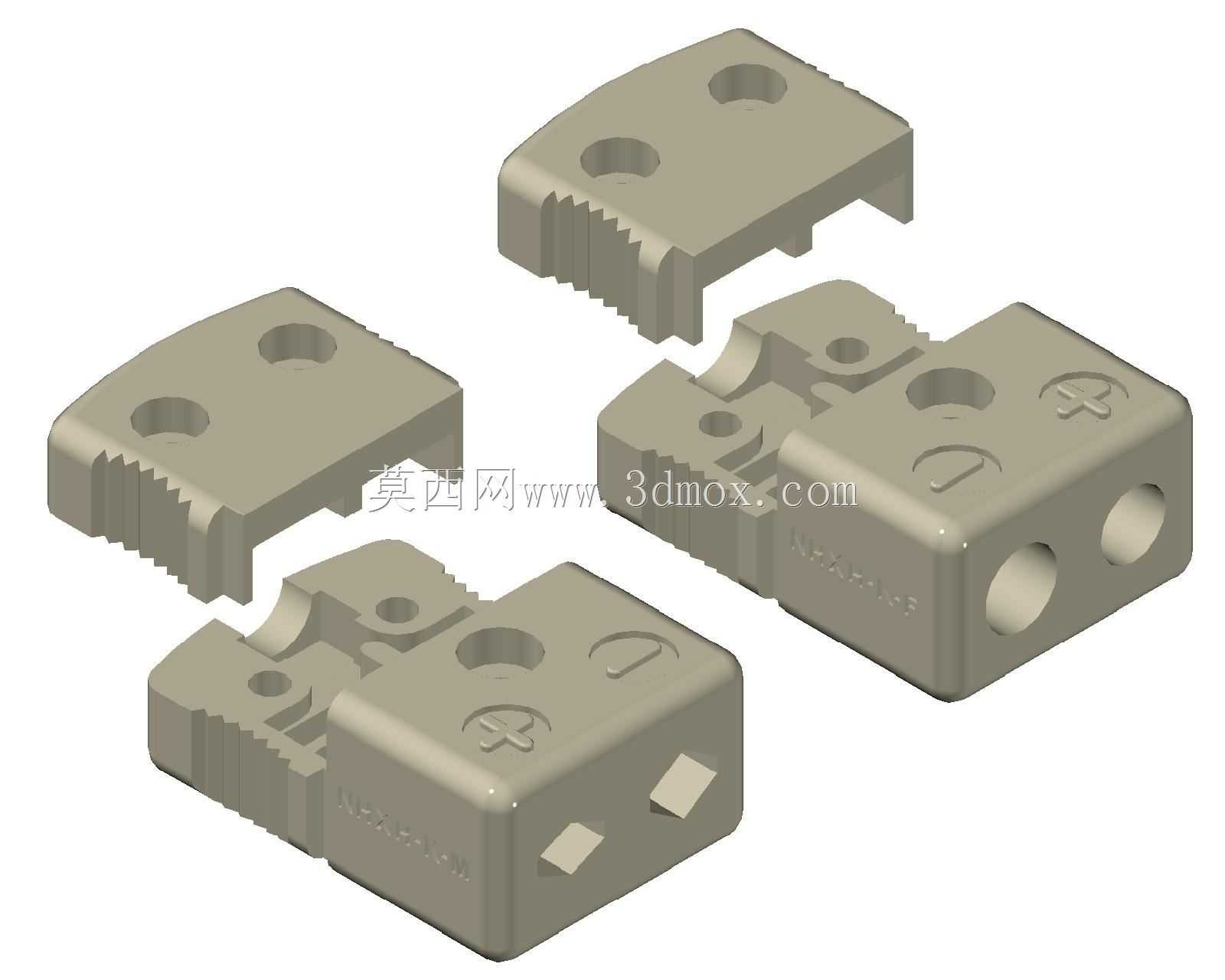

这类热电偶连接器主要应用在工业测温回路的快速接驳场景，在热处理设备、工业窑炉、温控实验台、注塑机料筒测温段等需要频繁拆装温度传感器的位置，替代传统的螺丝压接接线方式，减少现场接线的出错概率，也能避免反复拧动螺丝导致的线芯断裂、接触不良问题。从结构设计来看，这款对接式连接器采用公母对插的分体式壳体，上下扣合的外壳内部预留了接线位，每个接线腔都做了独立的隔筋，避免不同极性的测温线芯短接，壳体外侧做了防滑的齿纹结构，现场操作人员戴劳保手套也能顺利插拔，不需要额外借助工具。壳体上的多个圆形沉孔是接线后的压线柱让位结构，六角形的凹槽是用来嵌装锁紧螺母的定位位，装配时螺母不会跟着螺丝转动，能提升现场接线的效率，对插位置做了错位的防呆结构，公头母头只有对应极性才能插合，完全避免热电偶正负极接反导致的测温数值反向偏差问题。安装边界上，这款连接器属于小型接插件，整体轮廓适配常用的K型热电偶标准接线尺寸，对插后的整体长度适合安装在传感器出线端或者设备侧壁的接线面板上，壳体边缘做了圆角过渡，没有尖锐的毛刺结构，不会划伤操作人员的手部，也不会割伤热电偶的补偿导线外层绝缘皮。设计过程中优先考虑了现场使用的耐用性，壳体的壁厚做了均匀化处理，既不会因为壁厚太薄导致插拔时开裂，也不会因为壁厚过大造成整体尺寸臃肿，占用过多的设备安装空间，内部的接线腔深度刚好能容纳剥线后的线芯插入，压线螺丝的行程经过校核，既能压紧不同线径的补偿导线，也不会因为拧入过深压断线芯。在实际设备配套中，这类连接器可以直接固定在设备的接线面板上，也可以直接串在补偿导线的中间位置，需要更换热电偶的时候不需要重新整根布线，只需要拔开连接器就能替换传感器，大幅降低设备维护的停机时间，对接后的接触面做了贴合处理，能减少接触电阻带来的测温误差，保证温度信号传输的稳定性，适配常规的工业现场测温回路的连接需求，在多测点的温控系统中，统一使用这类连接器还能实现测点的快速模块化拆装，提升设备组装和维护的效率。
