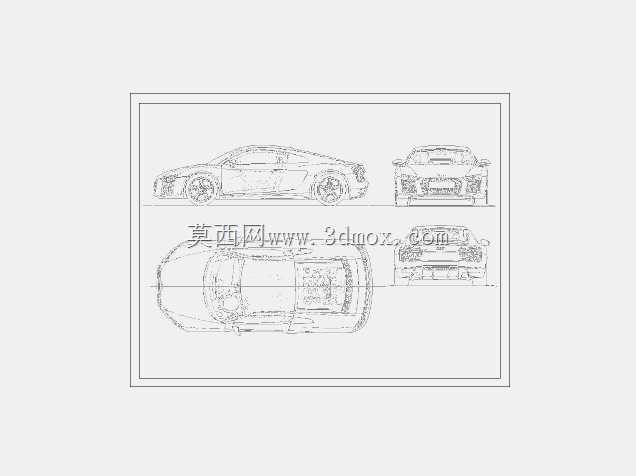

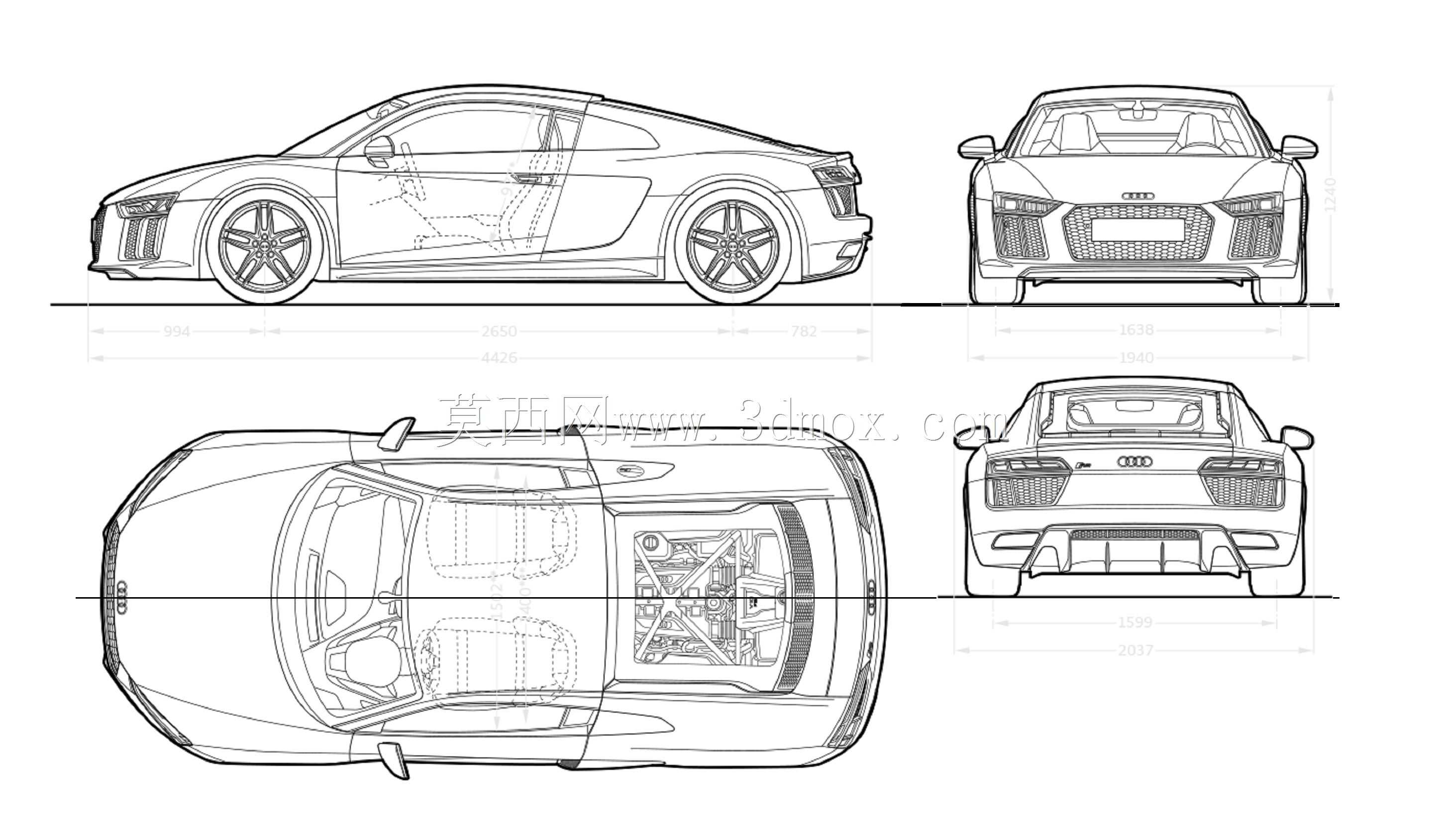

奥迪R8 2016款整车四视图线稿设计参考

这套四视图线稿完整覆盖了奥迪R8 2016款的侧视、正视、俯视、后视四个核心投影方向，可直接作为三维建模阶段的底图参考，帮助建模人员快速对齐整车外轮廓的型面拐点，避免徒手建模时出现的比例失调问题。在汽车造型设计的前期工作中，这类精准的多视图线稿是搭建A级曲面的基础依据，侧视图清晰标注了车顶溜背线条的曲率变化、前后悬的长度比例、车门分缝线的位置、轮毂与轮拱的间隙边界，能让建模者在拉伸出基础曲面时就找准硬点位置，减少后续反复调整型面的工作量。正视图与后视图明确了前脸格栅的轮廓边界、大灯的安装位置、前后保险杠的型面转折、尾灯的横向宽度以及排气布局的对称关系，在做前脸覆盖件的结构拆分时，可以直接参照视图中的线条划分各个外饰件的分模边界，确保相邻零件的匹配间隙符合整车装配的公差要求。俯视图则完整呈现了整车的宽度方向轮廓，包括前挡风玻璃的倾斜角度、车顶的宽度变化、发动机舱的布局轮廓、后视镜的外伸距离，在做总布置校核时，可以依托这些轮廓线判断车内乘员舱的横向空间边界，核对发动机舱内各总成的布置是否与外轮廓存在干涉。对于改装设计场景而言，这套线稿也能作为外观套件开发的基准，设计人员可以在现有轮廓基础上叠加前铲、侧裙、尾翼等改装部件的结构，确保加装部件与原车曲面完全贴合，不会出现安装错位、间隙不均的问题。在逆向建模工作中，这类标准四视图可以和扫描点云数据做交叉比对，修正点云拼接时产生的轮廓偏差，保证最终重建的三维模型和实车尺寸完全一致。线稿中呈现的车身比例关系，也能为同级别跑车的原创造型设计提供比例参考，帮助设计人员快速把握中置引擎超跑的布局特点，即驾驶舱靠前、引擎舱布置在乘员舱后方、前后轴荷分配接近均衡的结构特征，在做全新车型的概念草图阶段，可以参照这类成熟车型的硬点位置，优化整车的操控稳定性布局。
