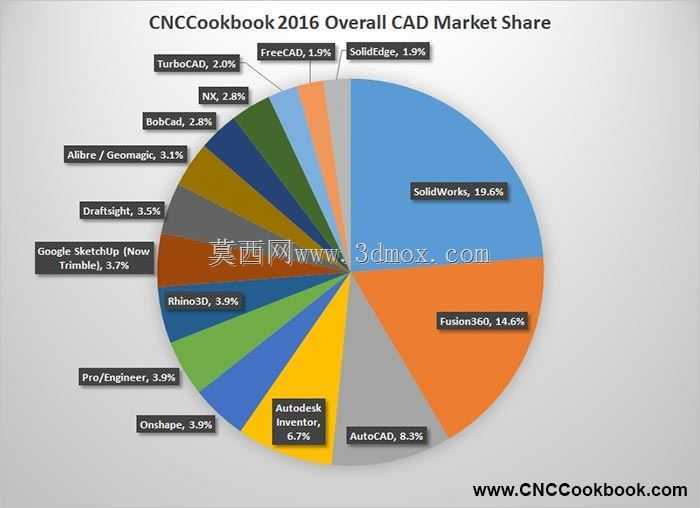

CAD市场份额占比数据可视化饼图

　　能减少中间环节的特征丢失问题。占比次之的Fusion360板块，更多对应云协同设计场景，在跨地域团队协作、快速迭代的消费类产品结构设计环节应用较多，其自带的云端版本管理、仿真分析一体化特性，适合小团队快速完成从概念设计到加工出图的全流程工作。AutoCAD的占比对应了传统二维出图场景的存量市场，在很多老厂区的工艺图纸、厂区布局图、管线施工图环节，二维CAD的使用习惯仍然保留，不少资深工艺人员更习惯用二维图纸直接标注加工公差与工艺要求。Autodesk Inventor的板块则对应了机电一体化设计场景，在电气柜布线、设备气动回路布局与机械结构协同设计的环节，这类工具的跨模块联动特性更有优势，能减少机械结构与电气元件安装位置的干涉问题。Onshape、Pro/Engineer、Rhino3D这几个占比接近的板块，分别对应不同细分领域的使用需求：Onshape主打纯云端设计，适合需要频繁跨设备访问设计文件的外勤技术人员；Pro/Engineer在老牌模具设计、重工设备设计领域仍有稳定的使用群体，很多早年完成的大型设备图纸都是基于该平台创建，后期改型迭代仍会沿用原有工具；Rhino3D则在曲面造型需求较多的工业设计环节应用广泛，比如设备的外观护罩、人机交互操作面板的曲面造型，用这类工具做曲面构建的效率更高。Google SketchUp的占比对应快速方案演示场景，在项目前期做方案汇报、厂区布局快速搭建的时候，在机械设计领域的工具选型与团队技术栈搭建环节，不同三维设计软件的市场覆盖度，直接决定了跨企业协作的文件互通效率、外协加工的对接成本以及新人招聘的技能匹配难度。这份饼图将各主流设计工具的市场占比做了直观的区块划分，不同色块的面积对应不同工具在行业内的实际渗透程度，能够帮助结构设计从业者快速判断当前行业的工具使用主流趋势。从实际工程场景来看，占比最高的SolidWorks板块，对应了绝大多数中小机械加工企业、非标自动化设计团队的日常使用场景，这类工具的操作门槛较低，标准件库资源丰富，在单机设备设计、工装夹具出图环节的适配性极强，多数外协加工厂的工程人员都能直接读取对应格式的工程图与三维模型，不需要额外做格式转换，

　　这类工具的快速建模特性能帮助设计人员在短时间内拿出可视化方案，和客户做初步需求对接。DraftSight、Alibre/Geomagic、BobCad、NX这些板块分别对应不同的细分场景：DraftSight作为轻量二维工具，适合现场调试人员快速查看、标注二维图纸，不需要占用过高的电脑性能；Alibre/Geomagic在逆向工程场景应用较多，配合扫描设备完成实物的三维逆向建模；BobCad在数控加工编程环节有专属的适配模块，能直接对接加工机床完成刀路生成；NX则在高端装备、汽车整车设计领域应用广泛，其高级曲面、复杂装配体管理、多物理场仿真的能力，能支撑超大型装配体的设计工作。TurboCAD、FreeCAD、

　　SolidEdge这些占比较小的板块，对应小众工具与开源工具的使用场景，FreeCAD作为开源设计工具，适合有二次开发需求的团队，根据自身工作流定制专属的设计插件；SolidEdge在同步建模技术上有独特优势，在处理外来无特征模型的修改环节效率突出；TurboCAD则在建筑与机械交叉的设计场景有一定用户群体。在实际的团队工具选型过程中，不能单纯以市场占比作为唯一判断依据，需要结合自身所在的细分领域、上下游协作方的工具使用习惯、团队人员的技能储备、设计产品的复杂程度综合判断，比如做大型汽车覆盖件模具设计的团队，即便某类工具市场占比高，也无法满足复杂曲面分型、大型级进模设计的需求，还是要选择对应细分领域适配性更强的工具；

　　而做小型非标单机设备的团队，选择市场占比高的通用工具，就能在人员招聘、外协对接、资源获取上获得更多便利。同时在跨团队协作的时候，需要提前确认对方的工具版本，避免出现高版本文件无法打开、特征丢失、装配体配合关系错乱的问题，必要时采用中间格式做文件交互，同时保留关键尺寸的二维图纸作为校验依据，避免因为格式问题导致加工出错。不同工具的建模逻辑差异，也会影响设计人员的操作习惯，比如基于历史树的参数化建模工具，适合做系列化产品的参数化改型，只需要修改关键参数就能快速生成不同规格的产品模型；而无历史树的直接建模工具，适合快速修改外来的无参数模型，在工艺调整、工装适配环节能节省大量建模时间。在日常建模工作中，设计人员也可以根据不同的工作环节选择不同的工具，比如前期方案阶段用轻量工具快速搭建方案模型，详细设计阶段用参数化工具完成全参数化的装配体设计，加工出图阶段用对应工具生成符合国标的工程图纸，仿真环节再导入专业仿真工具做力学、运动学验证，不用局限于单一工具的使用边界，以提升工作效率、减少出错概率为核心目标搭建自身的工具体系。
