多孔结构机油滤清器筒体三维设计

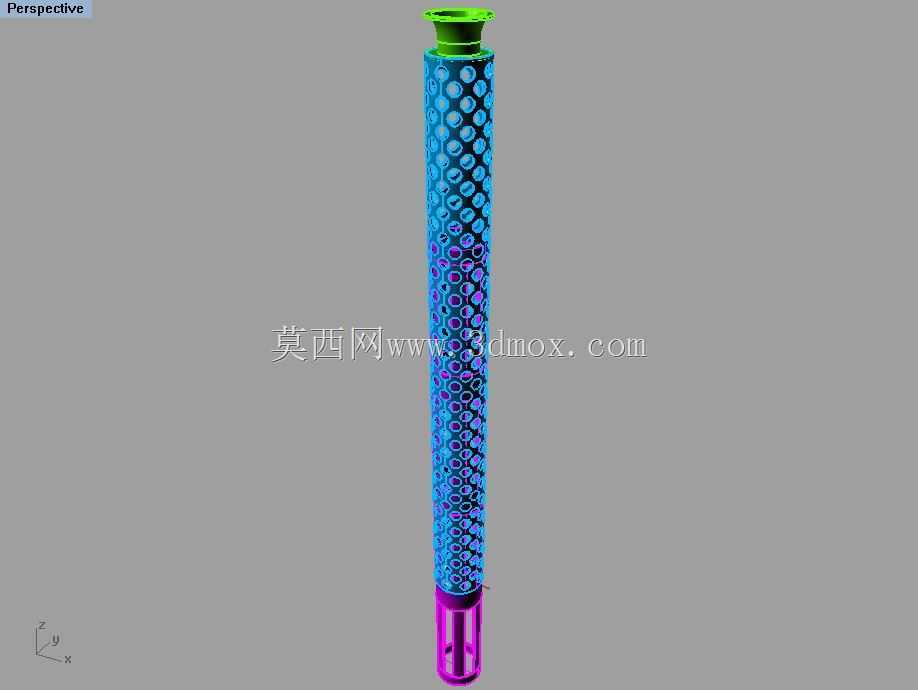

　　在车用润滑系统的过滤单元设计中，滤清器筒体作为核心承载构件，其结构合理性直接决定滤芯的安装稳定性与过滤流道的通畅性。本次设计的多孔筒体针对机油滤清器的工作工况做了针对性结构优化，筒体周身均匀排布92个通油孔，孔位采用交错阵列布局，避免同排孔位对齐导致的筒体局部刚度下降，同时保证机油在透过滤纸后能以最短路径进入筒体中心流道，减少油路沿程阻力损失。从实际应用场景来看，这类筒体主要适配乘用车辆与轻型商用车辆的旋装式机油滤清器，安装时筒体上端与滤清器端盖的止口配合，下端承接旁通阀的安装座，整体装入滤清器外壳内部后，机油从外壳进油口进入，透过滤芯滤纸后经筒体上的孔汇入中心通道，最终从上端出油口送入发动机主油道，

　　整个流路的压力损失控制需要依托筒体孔位的通流面积匹配来实现。设计过程中首先确定筒体的整体长径比，结合常规旋装滤清器的安装空间边界，筒体的外径需要匹配对应型号滤纸的卷绕内径，保证滤纸能紧密贴合筒体外壁不会出现窜动，筒体壁厚选取兼顾刚度与通流效率，过厚会增加整体重量且压缩孔位的有效通流直径，过薄则在滤纸受压差作用膨胀时容易出现筒体变形，导致滤纸褶皱挤压堵孔。孔位设计阶段没有采用简单的等距直排布局，而是将相邻两圈的孔位做半个孔距的错位，一方面让筒体周向的刚度分布更均匀，不会出现沿轴向的刚度薄弱带，另一方面能让滤纸表面的透油点分布更均匀，避免局部区域机油流量过大导致滤纸过早破损。筒体上端的收口结构做了阶梯式设计，

　　最顶端的小直径段用于和端盖的中心孔过盈配合，中间的锥面过渡段用于压紧滤纸的上端密封圈，保证未经过滤的机油不会从端面缝隙短路进入中心流道；下端的定位凸台结构则用于卡接旁通阀的支撑弹簧，当滤芯堵塞导致内外压差超过设定阈值时，旁通阀开启，机油可以直接从筒体下端进入中心流道，避免发动机出现干磨故障。在建模过程中对孔口做了微小的圆角处理，避免锐边在装配时割破滤纸的内层支撑网，同时减少机油流经孔位时的紊流产生，降低润滑系统的工作噪音。从安装边界来看，筒体的总长度需要控制在滤清器外壳内部的有效安装空间内，上端伸出端盖的长度要匹配机油冷却器或者发动机缸体上的安装接口深度，下端和外壳底部的预留间隙要能容纳旁通阀的开启行程，

　　不会出现阀片开启时顶到筒体底部的情况。另外筒体表面的孔位总面积经过计算，要大于中心出油道的通流面积，避免筒体本身成为油路的节流部件，保证发动机高转速工况下的机油供应量充足。实际选型匹配时，这类多孔筒体的尺寸需要对应发动机的额定机油流量，92孔的布局适配排量在1.6L到2.5L之间的自然吸气发动机，或者1.4T到2.0T之间的增压发动机，能满足这类机型全工况下的机油过滤通流需求，同时筒体的结构强度可以承受冷启动时机油粘度较高带来的瞬间压差，不会出现孔位变形或者筒体失圆的问题。建模时还考虑了量产的工艺可行性，筒体采用薄钢板冲压卷焊成型，孔位采用连续模冲压加工，错位排布的孔位可以让冲压时的钢带受力更均匀，减少冲压过程中的钢带变形，提升量产零件的尺寸一致性，卷焊后的焊缝位置特意避开了孔位区域，避免焊缝处的应力集中导致孔边开裂，同时焊缝做了打磨处理，保证筒体外壁光滑无凸起，不会刮伤套在外部的滤纸层。
