欧式锻花装饰入户遮阳雨篷结构设计

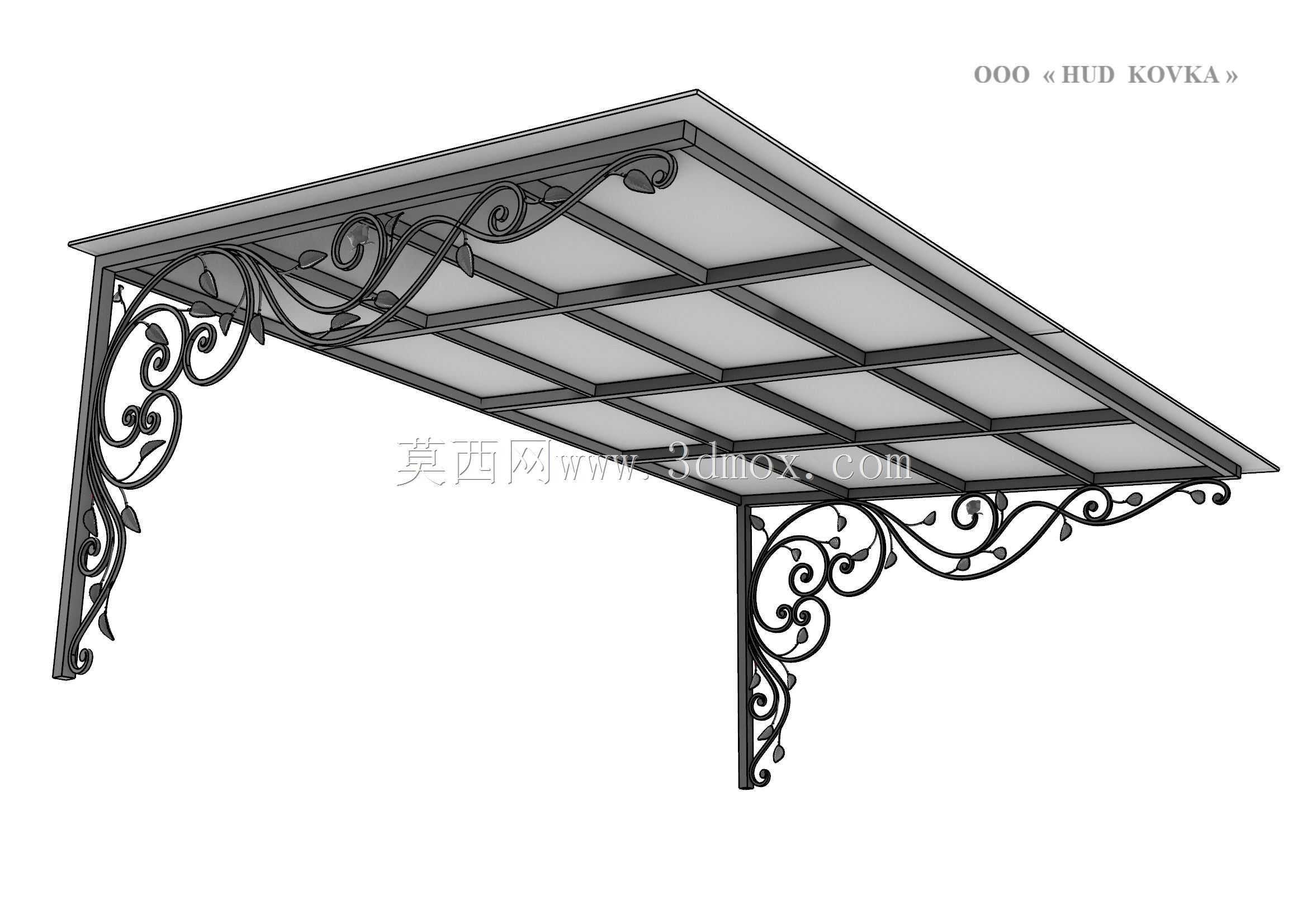

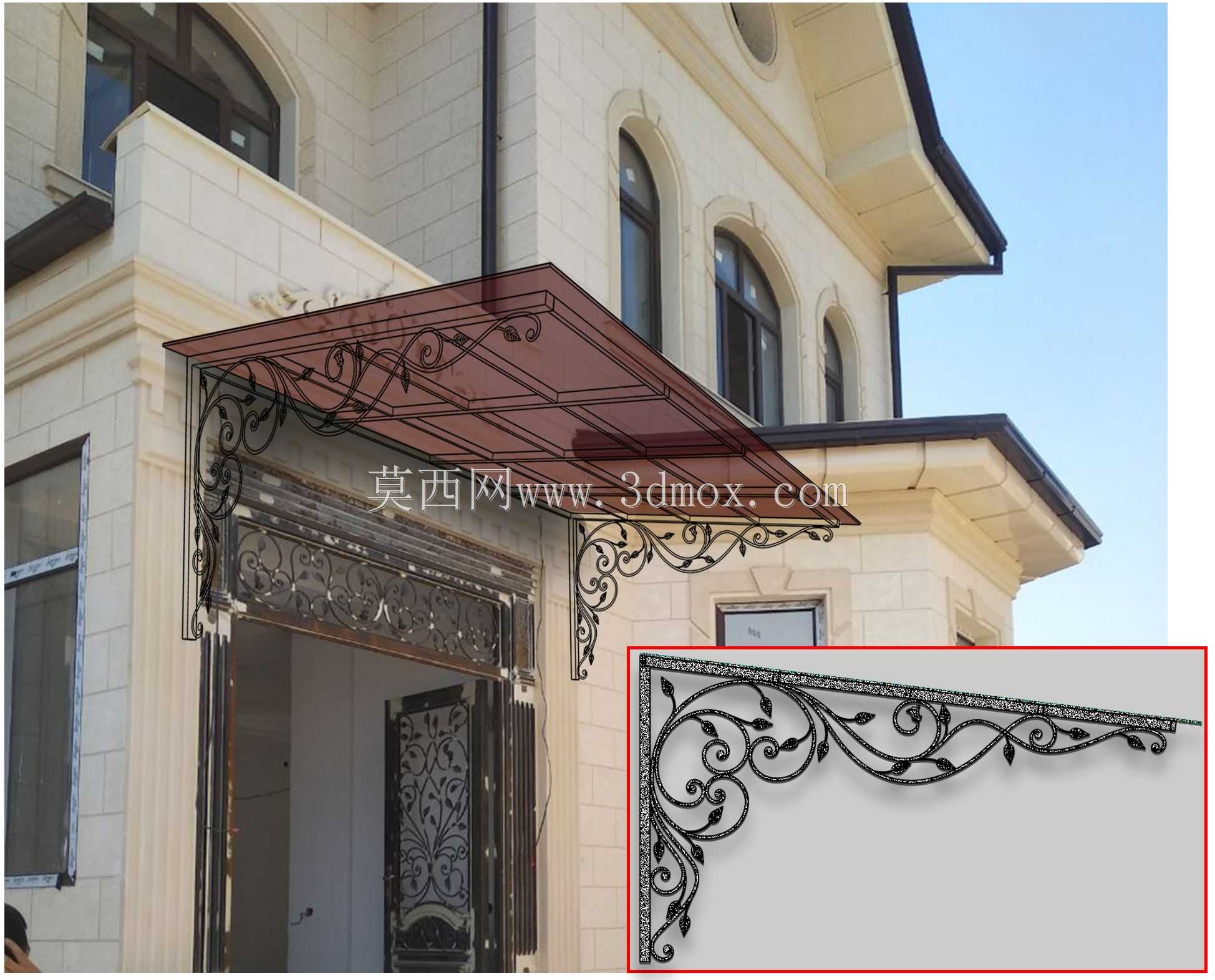

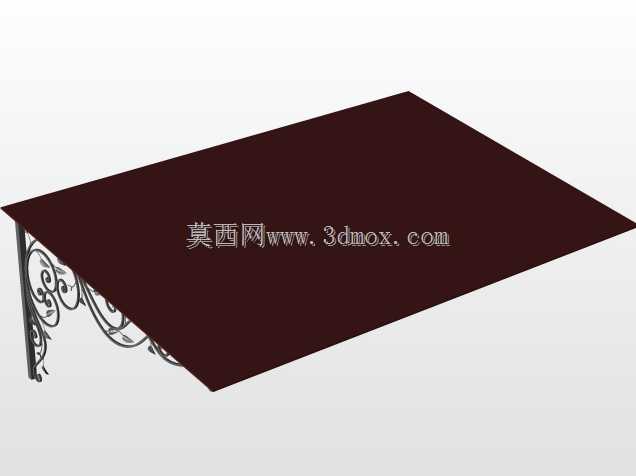

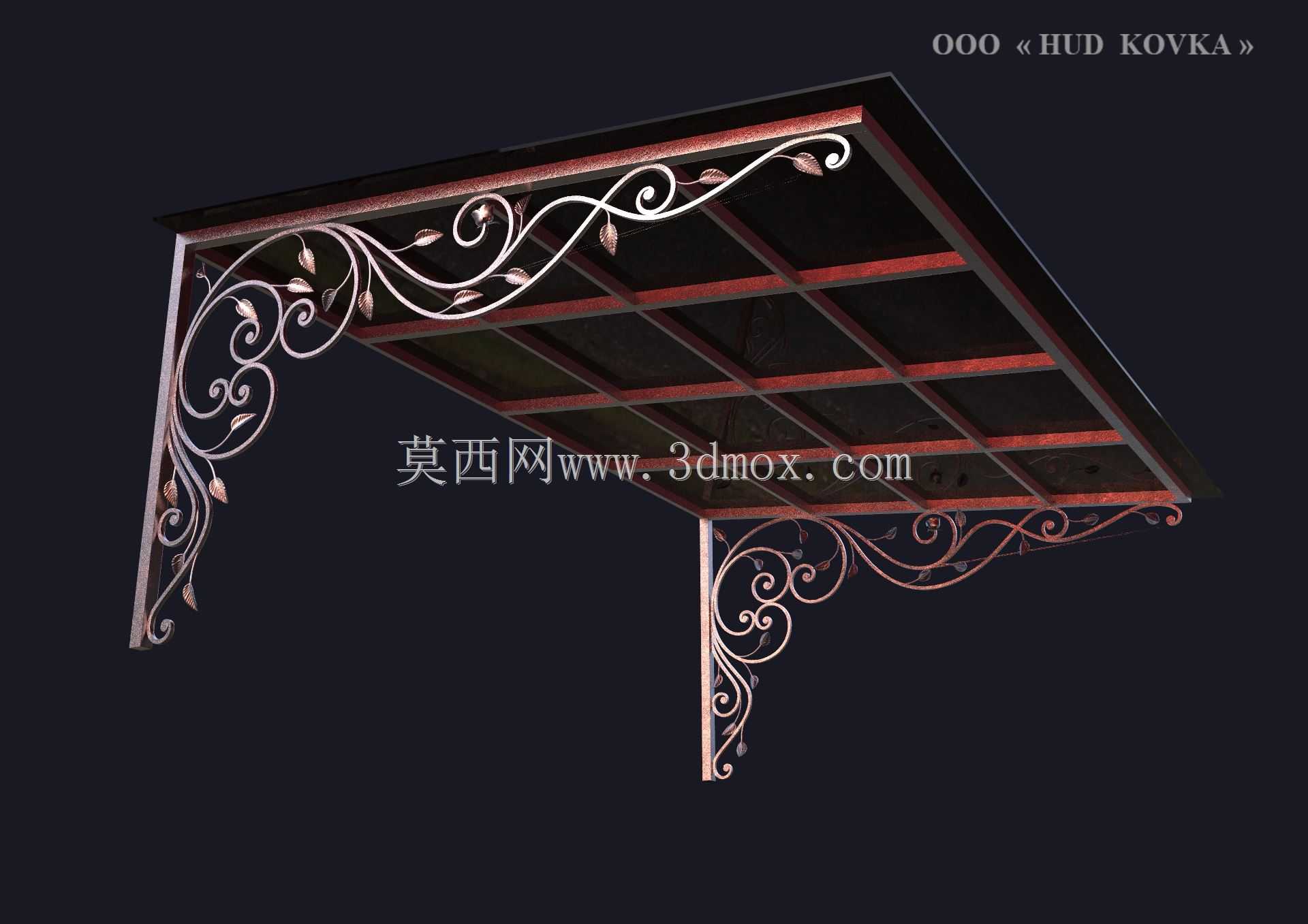

这款外装遮阳雨篷主要应用于低层住宅入户门、临街商铺门头、别墅侧门入口等区域，核心作用是遮挡垂直降雨与正午直射强光，避免入户区域积水打滑，同时减少紫外线对入户门漆面、木质门套的长期老化损伤。设计阶段优先考虑悬挑结构的受力合理性，两侧锻花支架作为核心承重构件，采用变截面悬挑受力逻辑，支架与墙体连接端设置加宽固定面，适配常规砌体墙、混凝土剪力墙的膨胀螺栓安装要求，固定孔位预留长圆形调节余量，可抵消墙面施工的平整度误差，降低现场安装的对位难度。篷体框架采用矩形方管焊接成网格状承托结构，上方铺设挡雨面板，框架的横向方管间距经过受力核算，可承受常规地区积雪荷载与瞬时阵风冲击，避免篷体出现中部下挠变形。两侧的锻花装饰构件并非单纯装饰件，卷草纹样的弯曲筋条沿支架受力走向分布，在不额外增加过多自重的前提下，提升了支架的侧向抗扭性能，避免长期受力后支架出现外张变形。安装边界方面，该雨篷悬挑长度适配常规入户门的通行宽度，篷体下沿距离地面预留足够通行净空，不会对身高较高的通行人员造成磕碰，篷体外侧设置微小排水坡度，降雨时雨水可沿坡度向篷体前侧边缘排出，不会顺着墙面流淌污染外墙饰面。设计过程中对装饰卷花的弯折半径做了统一规范，所有曲线过渡处无锐角毛刺，既避免加工时出现应力集中导致锻件开裂，也能防止安装和后期使用过程中剐蹭过往人员。篷体与墙体的接缝处预留密封胶打胶槽，安装后可填充耐候密封胶，杜绝雨水从连接缝隙渗入墙体造成内墙返潮。支架与篷体框架的连接采用隐蔽式焊接节点，外部打磨平整后做同色饰面处理，不会出现突兀的连接凸起，兼顾结构强度与外观整体性。
