自行车花键曲柄拆装专用扳手结构设计

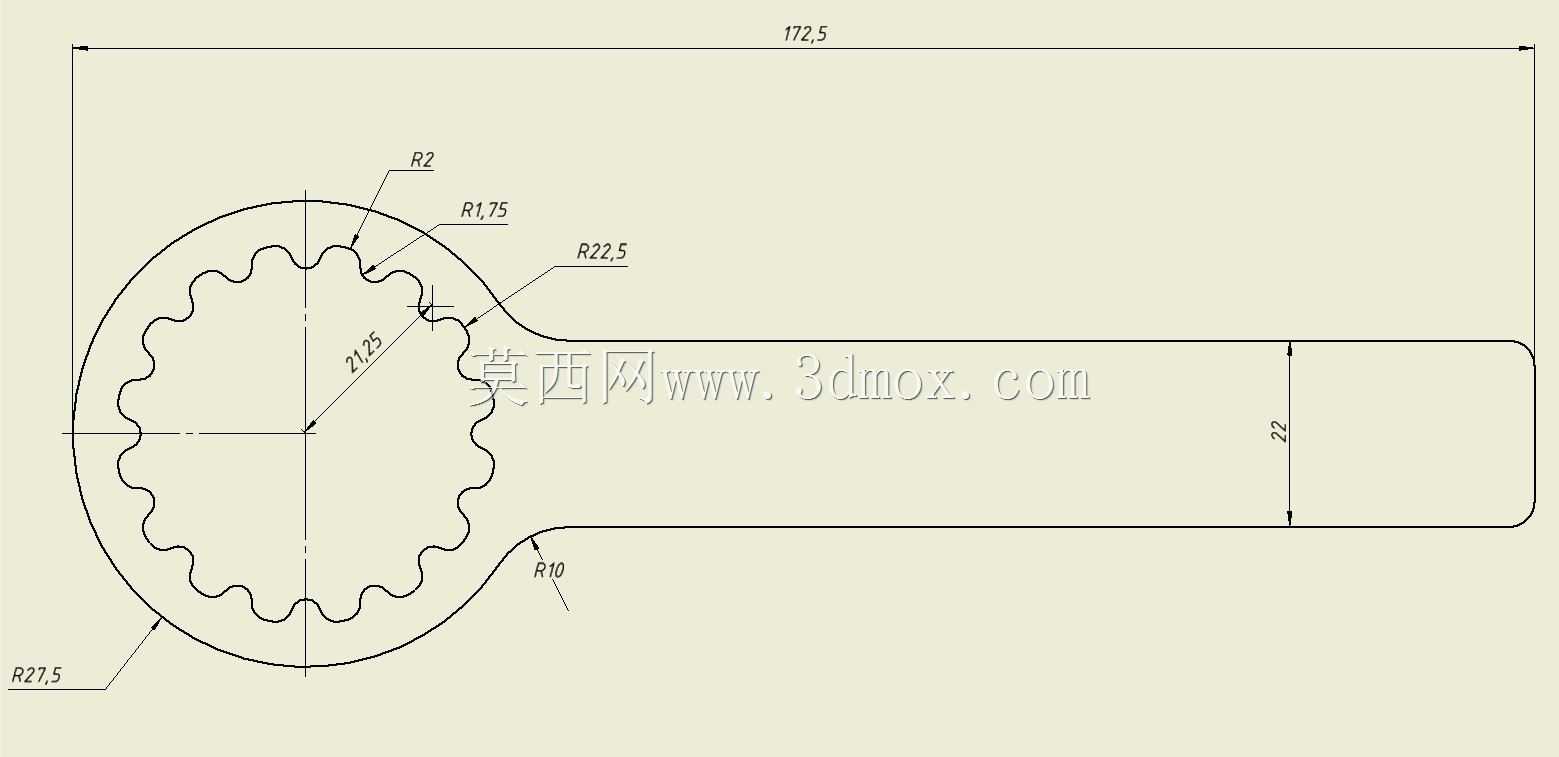

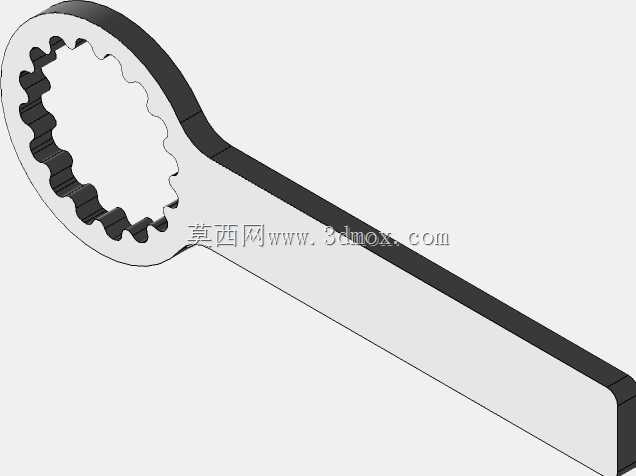

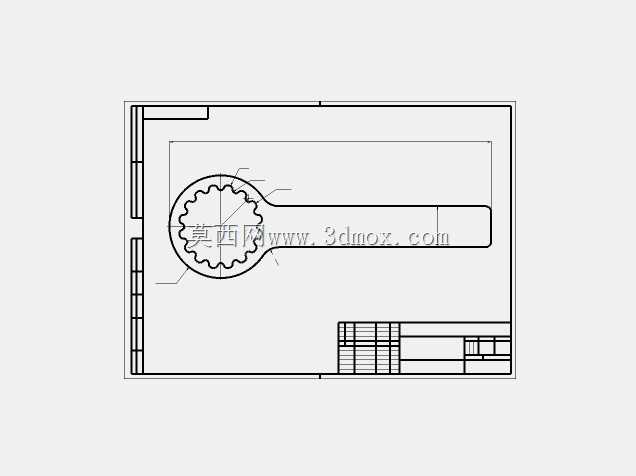

这款工具针对自行车中空一体曲柄的拆装作业场景设计，核心解决日常维保、装车作业中花键结构曲柄锁紧部件拆装无适配工具的痛点，在自行车门店维保、个人玩家DIY装车、赛事现场应急维修场景中都有很高的使用频率。不同于常规开口或梅花扳手，工具的作业端采用内花键轮廓设计，齿形参数完全匹配中空曲柄的锁紧花键规格，作业时能实现全齿贴合受力，避免单点应力集中刮伤花键表面，也能防止施力时打滑脱开造成部件损伤或人员磕碰。从结构布局来看，整体采用长柄加环形作业端的一体化构型，手柄段做了等宽平直设计，宽度控制在22mm，既保证了握持施力时的接触面积，也能在空间局促的车架五通位置顺利操作，不会因为柄身过宽和车架管材、线管发生干涉。作业端的外轮廓做了多段圆弧过渡，靠近柄身衔接位置采用R10、R22.5的圆弧顺滑连接，既消除了直角衔接处的应力集中风险，也避免了尖锐棱边在操作时刮擦车架漆面。作业端的内花键齿根位置做了R1.75的圆角处理，齿顶对应R2的圆角，和标准花键的倒角参数完全匹配，套入作业位时能顺畅对位，不需要反复调整角度，花键的分度圆直径控制在21.25，适配市面上主流规格的中空曲柄锁紧结构。整体工具的总长度设置为172.5mm，这个长度是经过实际施力测算的，日常拆装时不需要额外加接延长杆，单手握持柄尾就能输出足够的锁紧或拆卸扭矩，同时长度不会过长导致携带不便，放在随车工具包内也不会占用过多空间。柄身末端做了R27.5的圆弧收头，没有尖锐边角，日常拿取、携带时不会勾刮工具包内衬或者衣物。实际加工时选用6mm厚度的铝板通过线切割成型就能满足使用强度，铝材质的硬度低于花键部件的钢材硬度，作业时即使有轻微错位也不会损伤曲柄上的原配花键结构，同时铝件自重较轻，长时间随车携带也不会增加过多负重。工具的整体厚度和花键的啮合长度匹配，套入后不会出现轴向窜动，施力过程中接触面始终保持贴合，不会因为偏载导致齿面压痕。在设计过程中特意规避了多余的结构凸起，整个工具的外轮廓没有突出的棱角，在车架五通这种狭窄操作空间内转动时，不会和周边的变速线管、油管、碟刹线管发生剐蹭，哪怕是全内走线的车架，也能顺利完成锁紧环的拆装作业，不需要提前拆解周边的走线部件，能有效缩减维保作业的操作时长。
