立式管道泵法兰连接端结构设计

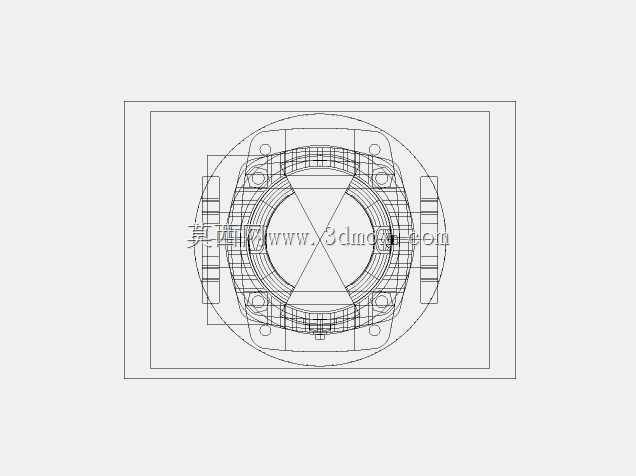

在民用建筑给排水、工业循环水输送、暖通空调水循环、化工介质低压输送等场景中，立式泵凭借轴向安装占地小、进出口同轴线布局的优势，常被用于管路系统中直接串接安装，无需额外设置大型泵基础，适配空间紧凑的管井、设备层、车间边角等安装位置。本次呈现的结构为立式泵的进出口连接端核心结构，从端面视图可看到，该结构采用标准法兰连接形式，法兰周向均匀布置螺栓过孔，可匹配对应压力等级的管路法兰，安装时通过螺栓紧固配合密封垫片实现端面密封，避免输送介质泄漏。设计过程中首先考虑安装对中需求，法兰端面与泵体腔体的同轴度公差控制在合理范围，避免管路对接后产生额外安装应力，长期运行导致密封失效或泵轴偏磨。结构上法兰外缘设置有加强筋结构，连接泵体主腔体与法兰端面，提升法兰承压时的结构刚度，避免螺栓紧固时法兰端面产生翘曲变形，影响密封性能。从视图中可看到泵体内部流道的轮廓线，流道采用圆弧过渡设计，减少介质在泵腔内的流动阻力，降低水力损失，提升泵的运行效率。安装边界方面，该法兰端的外径尺寸、螺栓孔中心距、螺栓孔孔径均匹配常用管路法兰标准，可直接与同规格的工业管道对接，无需额外制作过渡连接件。设计时还考虑了日常维护的便利性，法兰端面的密封面采用平面结构，更换密封垫片时无需复杂的对位操作，松开连接螺栓即可留出操作空间完成密封件更换。结构内部的支撑筋布局既保证了泵体整体的结构强度，承受管路传递的重量与振动载荷，又避免筋板过多对流道造成遮挡，减少介质内的杂质在筋板位置沉积堵塞的概率。在实际选型应用中，该结构适配的立式泵可用于输送常温清水、物理化学性质与水接近的无颗粒腐蚀性介质，在高层供水、冷却水循环、工艺介质输送等工况下长期稳定运行，安装时需保证进出口管路的重量由独立管架支撑，避免管路重量直接作用在泵体法兰上，长期载荷导致法兰变形或泵体开裂。
