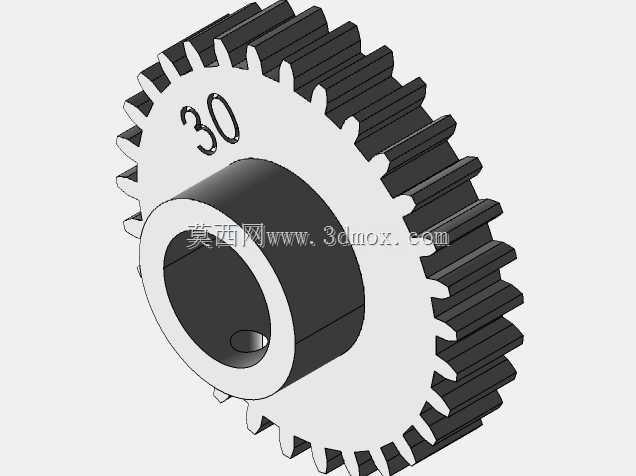

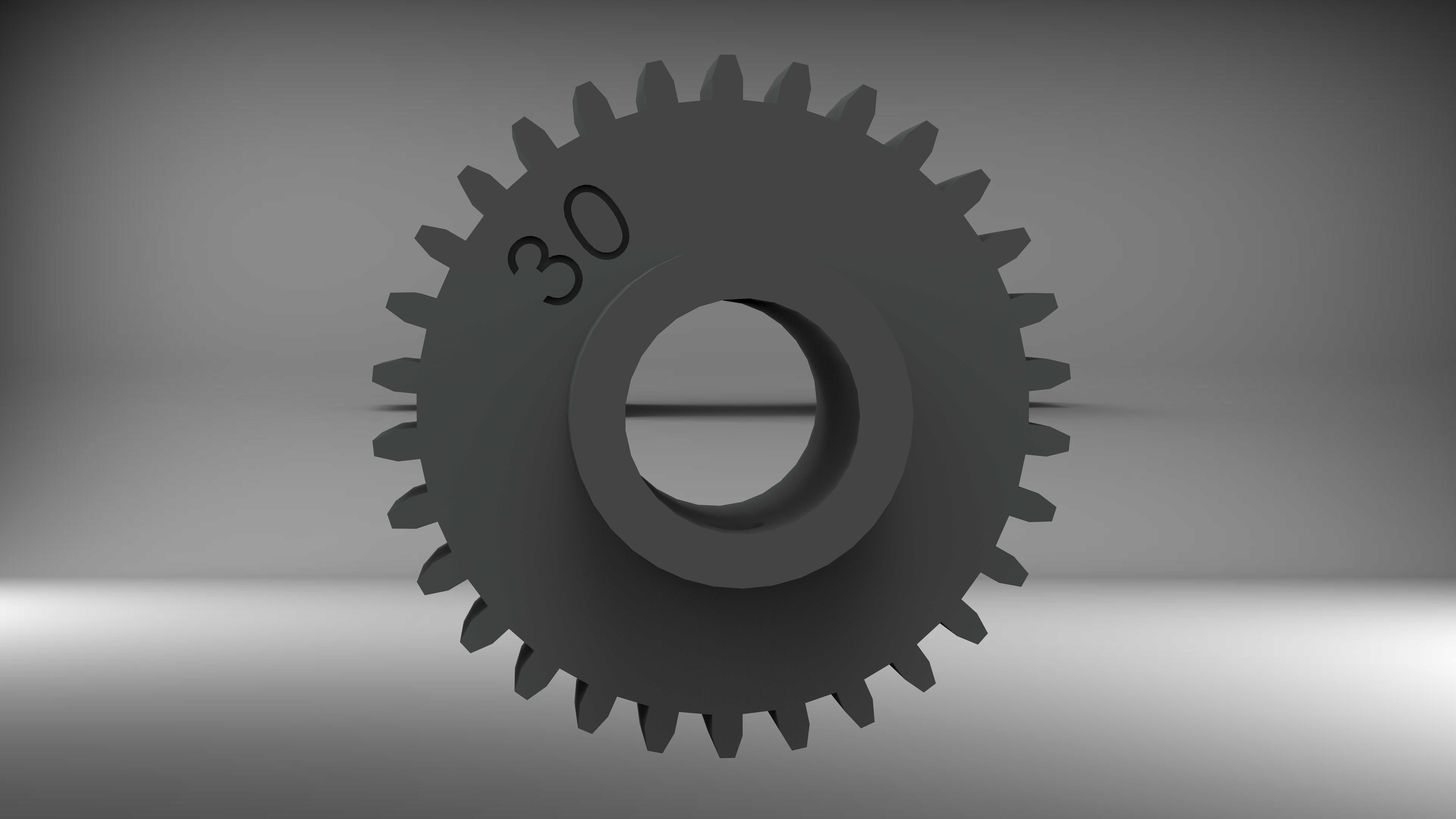

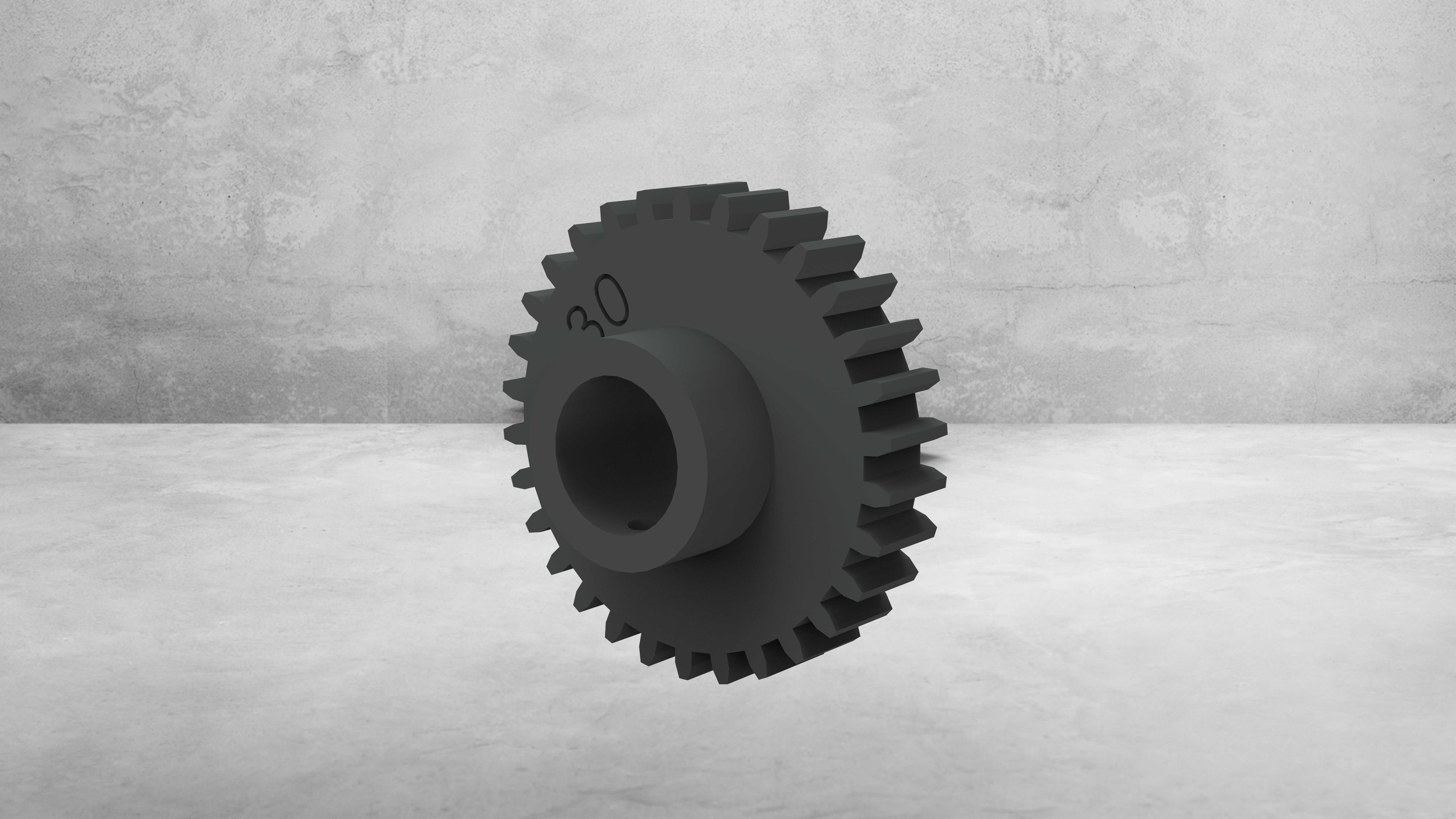

30齿标准直齿圆柱传动齿轮结构

这款30齿直齿圆柱齿轮，是平行轴传动系统里应用最广泛的基础传动件，日常在轻工输送线、小型机床进给机构、农用机械传动箱、自动化分拣设备的动力传递环节都能见到同结构产品的身影，区别于斜齿、锥齿等其他齿形，直齿结构没有轴向分力，安装调试的容错空间更大，对支撑轴承的轴向载荷要求更低，很适合中低速、传动载荷平稳的工况使用。从设计逻辑来看，该齿轮采用标准渐开线齿形，齿廓修形量控制在常规通用区间，既保证啮合过程中传动比恒定，不会出现速比波动导致的传动冲击，也能在常规加工条件下通过滚齿、插齿工艺直接成型，不需要额外的定制刀具，量产加工的成本控制优势明显。齿轮中心的通孔为安装基准孔，孔壁预留了键槽安装位置，装配时可以通过平键与传动轴实现周向固定，避免传动过程中齿轮与轴出现相对滑转，轮毂部分做了加厚处理，能分散键槽位置的应力集中，即使在短时过载的工况下，也不容易出现轮毂开裂的失效问题。齿宽参数按照通用传动配比设置，既保证足够的齿面接触面积，传递额定扭矩时不会出现齿面压溃，也不会因为齿宽过大导致装配时两轴平行度误差带来的偏载问题，齿顶圆、齿根圆的尺寸公差按照通用机械传动的IT7级精度预留加工余量，建模时齿根位置做了标准圆角过渡，避免热处理环节出现应力集中导致的齿根断裂隐患。实际选型装配时，需要注意配对齿轮的模数、压力角参数必须完全一致，中心距误差控制在允许公差范围内，否则会出现啮合卡滞、齿面异常磨损的问题，安装时要保证齿轮端面与传动轴轴线的垂直度，避免运转过程中出现轴向窜动导致的轮齿偏磨。这类直齿轮日常维护也相对简便，只要定期在齿面涂抹润滑脂，减少齿面干摩擦，就能大幅延长使用寿命，相比其他复杂齿形的传动件，它的备件替换成本更低，不需要复杂的配对修配，直接更换同参数的标准件就能快速恢复设备运行，是通用机械传动结构里性价比极高的基础零件。建模过程中严格遵循渐开线齿形的生成逻辑，每个轮齿的齿距误差控制在建模精度允许范围内，齿向没有螺旋角，完全适配平行轴的安装布局，不管是做传动系统的运动仿真，还是做零部件的干涉检查，都能直接调用该模型完成装配验证，不需要额外调整齿形参数。
