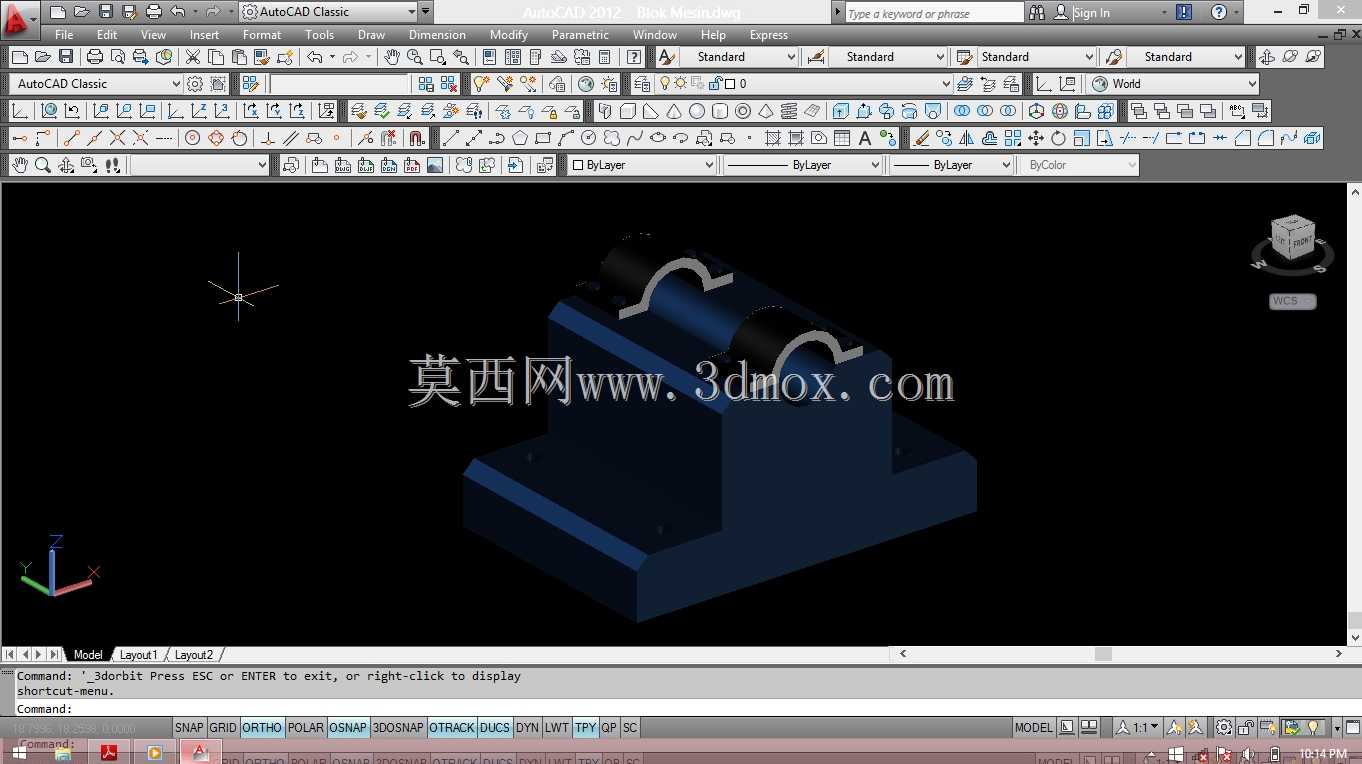

带安装底座的双圆弧支撑块结构

这类带安装底座的双圆弧支撑结构，在生产线的物料承托、工装夹具的工件定位、输送线的导向限位环节都有广泛应用，日常做设备改造时经常会用到类似结构，用来承托带圆柱面的轴类、辊类工件，避免工件直接接触机架产生硬摩擦，同时保证工件的定位精度不会出现偏移。从结构设计来看，底部的矩形安装座做了加厚处理，四个角预留了沉头安装孔位，安装时可以直接用内六角螺栓固定在设备机架或者工作台面上，沉孔设计能保证螺栓头不会突出安装面，避免和上方移动的工件产生剐蹭，安装座的底面做了平面度公差要求，和安装面贴合后不会出现翘曲，保证整体支撑的稳定性。上方的两个圆弧支撑面做了同轴度约束，圆弧的曲率和需要承托的圆柱工件外径匹配，接触时能形成面接触而非线接触，大幅降低局部压强，避免工件表面被压伤，两个圆弧支撑之间预留了避让间隙，一方面可以减少加工时的材料去除量，降低零件自重，另一方面也能给工件下方的检测传感器、润滑管路留出安装空间，不会出现结构干涉。设计这类支撑块的时候，首先要确认被承托工件的外径尺寸，以此确定圆弧面的曲率半径，再根据工件的重量计算支撑块需要的承重能力，调整安装座的厚度以及加强筋的尺寸，图中结构在圆弧支撑和底座的衔接位置做了圆角过渡，避免应力集中，在长期承受交变载荷的工况下也不会出现根部断裂的问题。安装边界方面，这类支撑块的安装孔位间距要和机架上的预留T型槽或者螺纹孔位匹配，整体高度要和生产线的输送面高度保持一致，避免出现工件卡滞的问题，圆弧支撑的开口角度一般设置在90度到120度之间，既保证工件放入时的导向性，又能限制工件的径向窜动，不需要额外增加压块就能实现稳定定位。实际使用中，这类支撑块如果用在有磨损的工况下，还可以在圆弧面镶嵌铜套或者尼龙衬套，降低摩擦系数，延长零件使用寿命，衬套磨损后只需要更换衬套即可，不需要整体更换支撑块，能降低后期的维护成本。做三维建模的时候，要重点注意圆弧面和安装底面的平行度要求，以及两个安装孔的位置度公差，避免加工完成后出现安装不上或者支撑面倾斜的问题，建模时可以先绘制底座的矩形轮廓，拉伸成实体后再绘制上方的圆弧支撑轮廓，通过布尔运算合并实体，最后在衔接位置做圆角处理，添加安装孔的特征，整体结构没有复杂的曲面，加工时可以采用铣削一次成型，加工难度低，适合批量生产应用。
