立式支撑连接类机械零件结构设计

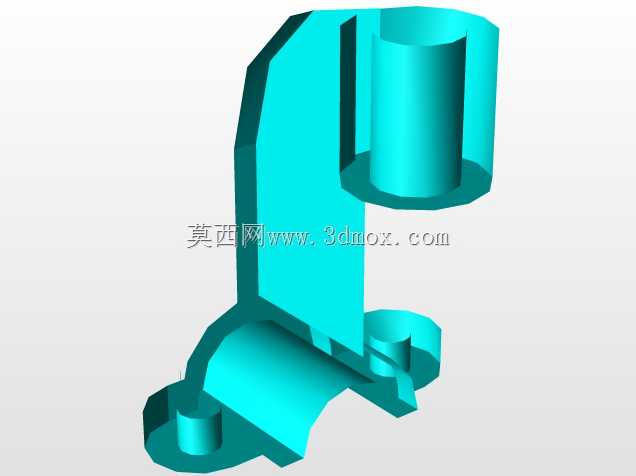

该零件属于设备支撑连接类结构件，常见于中小型自动化生产线的工位辅助支撑、工装夹具的定位连接模块，以及小型专用设备的机架附属连接部位，主要承担相邻功能部件的承载、定位与空间姿态保持作用，在实际产线运行中，需要抵消部件运行产生的径向偏载与轴向小幅振动，保证对接部件的位置精度长期稳定。从结构设计逻辑来看，零件采用立式主支撑板作为核心承载基体，上部设置的同轴圆筒结构用于穿装导向轴或者紧固螺栓，圆筒底部的环形凸边用于增大接触承压面积，降低装配面的局部压应力，避免长期受载后出现接触面凹陷变形；主支撑板下部延伸出的分叉式连接脚，对应不同安装基面的固定点位，每个连接脚位置设置的小型圆柱凸台，用于装配时嵌入安装基面的定位孔，消除装配过程中的横向窜动间隙，减少紧固件承受的剪切载荷。设计过程中优先采用对称式结构布局，抵消单侧受载产生的弯矩，主支撑板的厚度根据常规工况下的承载需求设定，保证在额定偏载作用下，板件的最大变形量控制在0.02mm以内，满足精密工位的定位精度要求；上部圆筒的内孔尺寸按照常用的导向轴、紧固件标准规格匹配，内壁预留足够的配合公差带，既保证装配时的顺畅度，也能避免配合间隙过大导致的连接松动。安装边界方面，零件的整体外轮廓无尖锐外伸结构，下部三个连接脚的安装孔位呈三角形分布，装配时不需要额外预留过大的操作空间，相邻部件的最小安全间隙控制在5mm以上即可，不会和周边的管线、其他结构件产生运动干涉；零件的所有棱边均做了小尺寸倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能减少应力集中现象，提升零件的疲劳寿命。建模过程中通过实体拉伸生成基础基体，再通过镜像特征完成对称结构的快速构建，最后通过布尔合并将所有结构整合为单一实体，保证模型的几何连续性，没有多余的碎面、重叠特征，后续导入工程图模块时可以直接生成符合国标的尺寸标注与公差标注，也能直接导入有限元分析软件进行静力学仿真，验证不同载荷工况下的应力分布与变形量，为后续的材料选型、热处理工艺选择提供数据参考。这类零件在实际加工时多采用铝合金或者45号钢作为毛坯材料，铝合金材质适用于载荷较小、对设备重量有要求的自动化设备场景，45号钢材质则适用于承载较大、振动较强的工装夹具场景，加工完成后根据使用需求做表面氧化或者发黑处理，提升零件的防锈能力与表面耐磨性。
