工业方形箱体类管道连接设备结构

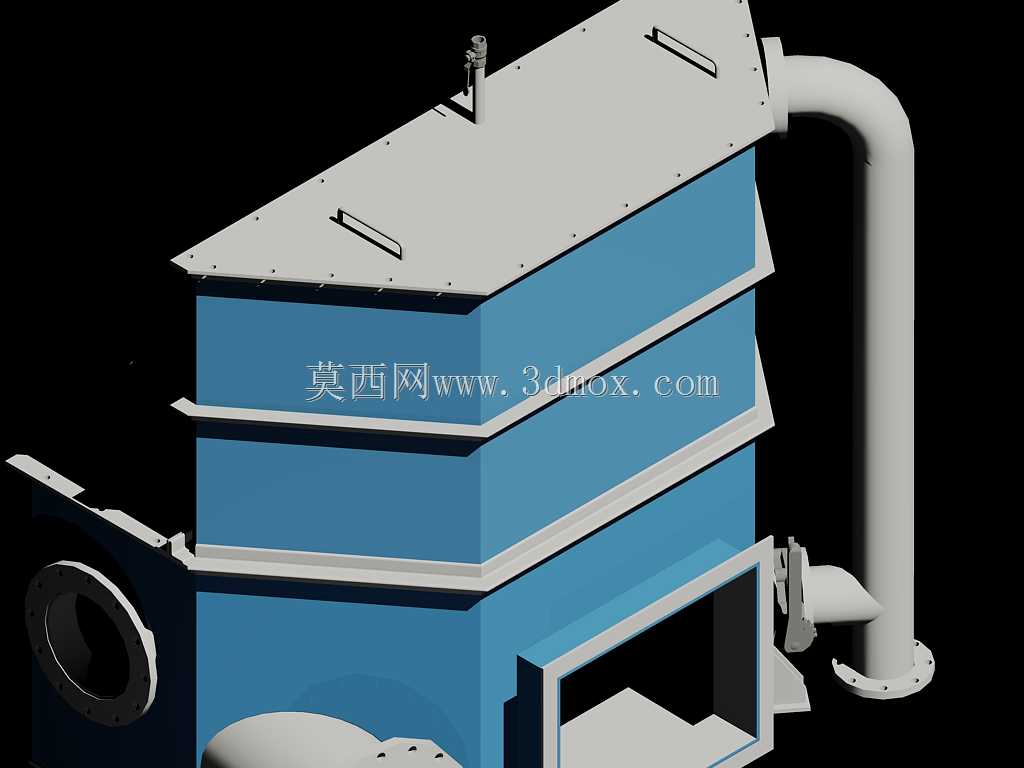

这类方形层叠式承压壳体设备，多应用在工业废气收集、工艺介质缓冲分流的生产场景中，常见于涂装车间排风系统、粉体输送管路的中间缓存段，也可作为小型洗涤塔的下段壳体单元使用，承担介质导流、扩容减速、杂质初步沉降的实际作用。从结构设计来看，整体采用三段式层叠方形壳体拼接思路，相邻壳体段之间采用外翻边加密封垫的螺栓连接形式，相比焊接结构更便于后期内部清理与易损件更换，方形截面的设计相比同通流面积的圆形壳体，在靠墙布置、多台并排安装时能节省更多横向空间，适配厂房内局促的管廊安装边界。设备顶部采用倾斜式盖板设计，倾斜角度控制在5度到8度之间，既可以避免顶部积灰积液，也能让顶部预留的仪表安装座保持合理的操作高度，盖板边缘布置的连续螺栓孔位，按照等间距100mm排布，保证密封面的压力均匀，避免局部泄漏。侧面预留的大口径法兰接口，采用PN10压力等级的标准法兰尺寸，可直接对接同管径的工业通风管道或者物料输送管，法兰端面加工有密封水线，适配橡胶或者石棉密封垫，接口位置距离壳体底部的高度预留了足够的操作空间，方便现场安装时穿装螺栓。侧边外置的大曲率弯管，采用等径圆弧过渡设计，弯曲半径取管径的1.5倍，尽可能降低介质流经时的局部阻力损失，弯管底部同样设置带法兰的排液/排杂口，可定期排出管路内积存的冷凝液或者沉降的粉尘颗粒。壳体侧面预留的方形检修口，边框采用折边加强结构，配套快开式检修门，日常巡检时不需要拆除整体管路就能观察内部介质流动状态，清理积存的杂物。设计时需要重点核算壳体壁板的刚度，因为方形承压壳体相比圆形结构受力条件更差，每层壳体外部都设置了横向加强筋，筋板高度根据壳体承压等级计算取值，避免设备运行时壁板出现鼓胀变形，各段壳体的连接法兰边采用连续满焊工艺，焊后做煤油渗透试验，保证焊缝处无渗漏。安装时需要注意设备底部的支撑边界，整体重量通过底部的支撑边传递到下方的钢架基础上，基础平面度需要控制在2mm/m以内，避免连接法兰出现错位导致密封失效，侧边的外接管道需要设置独立支撑，不能将管道重量直接作用在设备接口上，防止长期运行后接口处出现应力开裂。
