西汉姆联队徽立体浮雕造型设计

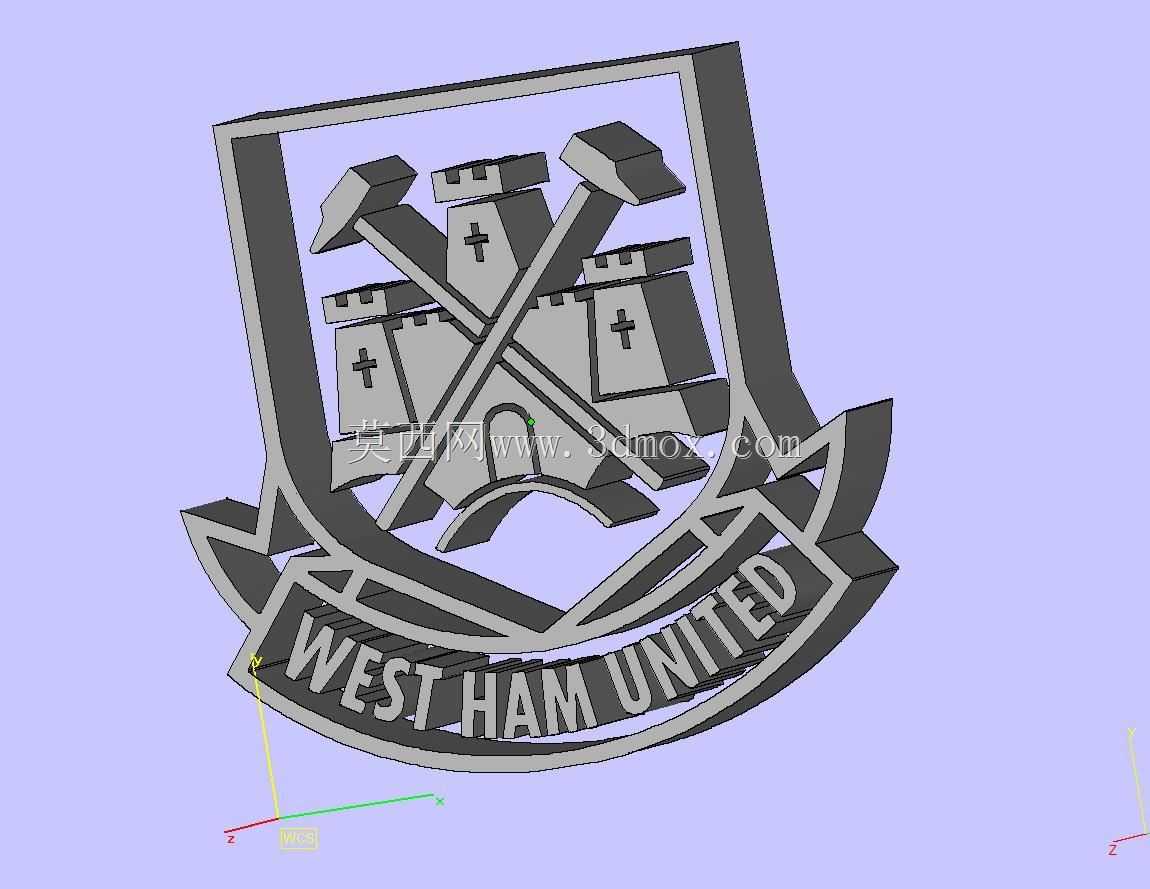

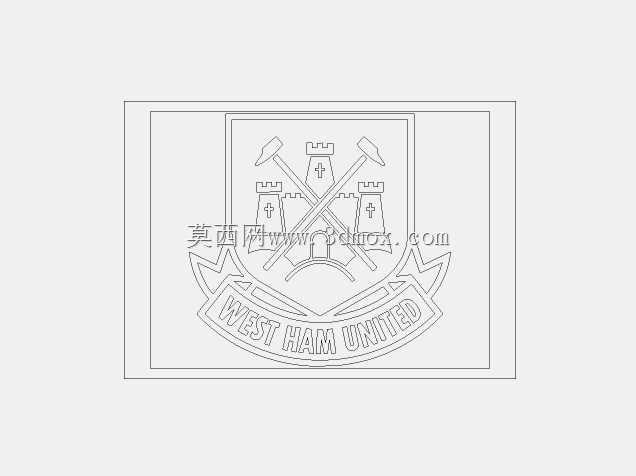

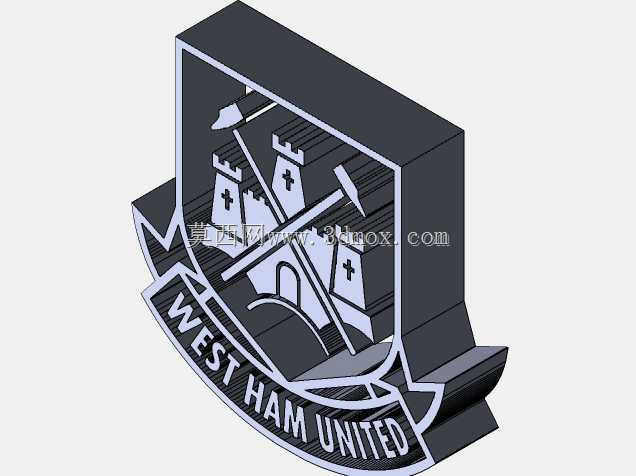

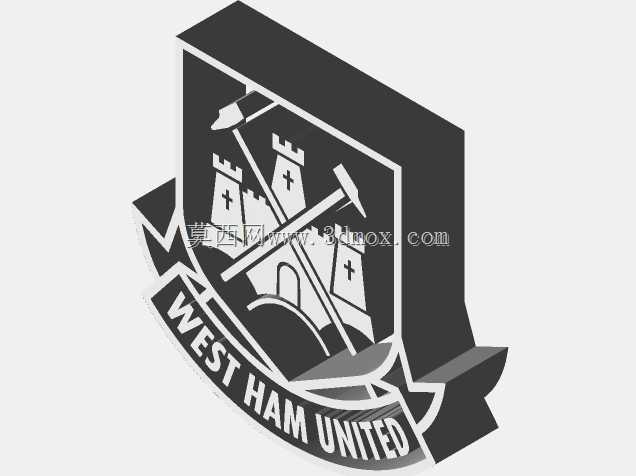

这款立体标识造型主要面向体育周边衍生制品、球迷文创产品的生产加工场景，可直接适配亚克力雕刻、金属浇铸、3D打印、注塑开模等多种加工工艺，作为装饰摆件、墙面挂饰、周边纪念品的核心成型结构使用。设计过程中优先考虑了不同加工场景的成型可行性，整体采用扁平式立体结构，外轮廓沿用经典盾牌造型，底部绶带区域做了等厚凸起处理，所有凸起结构的拔模斜度统一控制在3度，避免注塑或浇铸过程中出现粘模、脱模卡滞的问题，同时所有棱边都做了R0.5的圆角过渡，既减少加工过程中的应力集中，也避免成品出现锐边划伤的情况。内部交叉锤子、城堡塔楼的元素做了分层凸起设计，最外层盾牌边框凸起高度为5mm，内部图案元素凸起高度为3mm，底部绶带文字区域凸起高度为4mm，层级差控制在2mm以内，既保证视觉上的层次感，也不会因为落差过大导致雕刻或打印过程中出现断刀、支撑过多的问题。安装边界方面，整体外轮廓最大宽度控制在120mm，最大高度控制在150mm，整体厚度统一为8mm，背部预留了2个直径3mm、深度2mm的沉头安装孔，孔位间距为80mm，可直接适配M3螺丝进行墙面固定，也可根据使用场景在背部粘贴背胶作为桌面摆件或车载装饰使用。设计时特意规避了细小悬空结构，所有交叉结构处都做了连接加强处理，比如锤子与盾牌边框的衔接处、塔楼与绶带的衔接处都增加了0.8mm的过渡圆角，避免小角度交叉位置在加工或使用过程中出现断裂。针对金属浇铸的使用场景，所有凹槽的最小宽度控制在1.2mm以上，保证浇铸时金属液可以充分填充，不会出现缺料、砂眼的问题；针对激光雕刻的场景，所有图案线条的最小宽度控制在0.8mm以上，保证雕刻精度可以完整还原细节，不会出现线条糊化的情况。整体造型没有复杂的曲面结构，所有特征都可以通过拉伸、切除、圆角等基础建模命令完成，修改调整十分便捷，使用者可以根据实际生产需求等比例缩放尺寸，调整凸起高度，适配不同尺寸的产品制作需求，比如缩小到50mm高度可制作胸针、钥匙扣配件，放大到500mm高度可制作墙面大型装饰标识。
