宽胎越野山地自行车结构设计方案

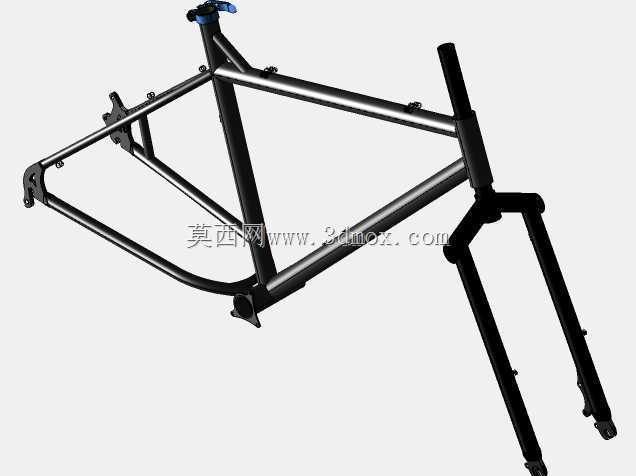

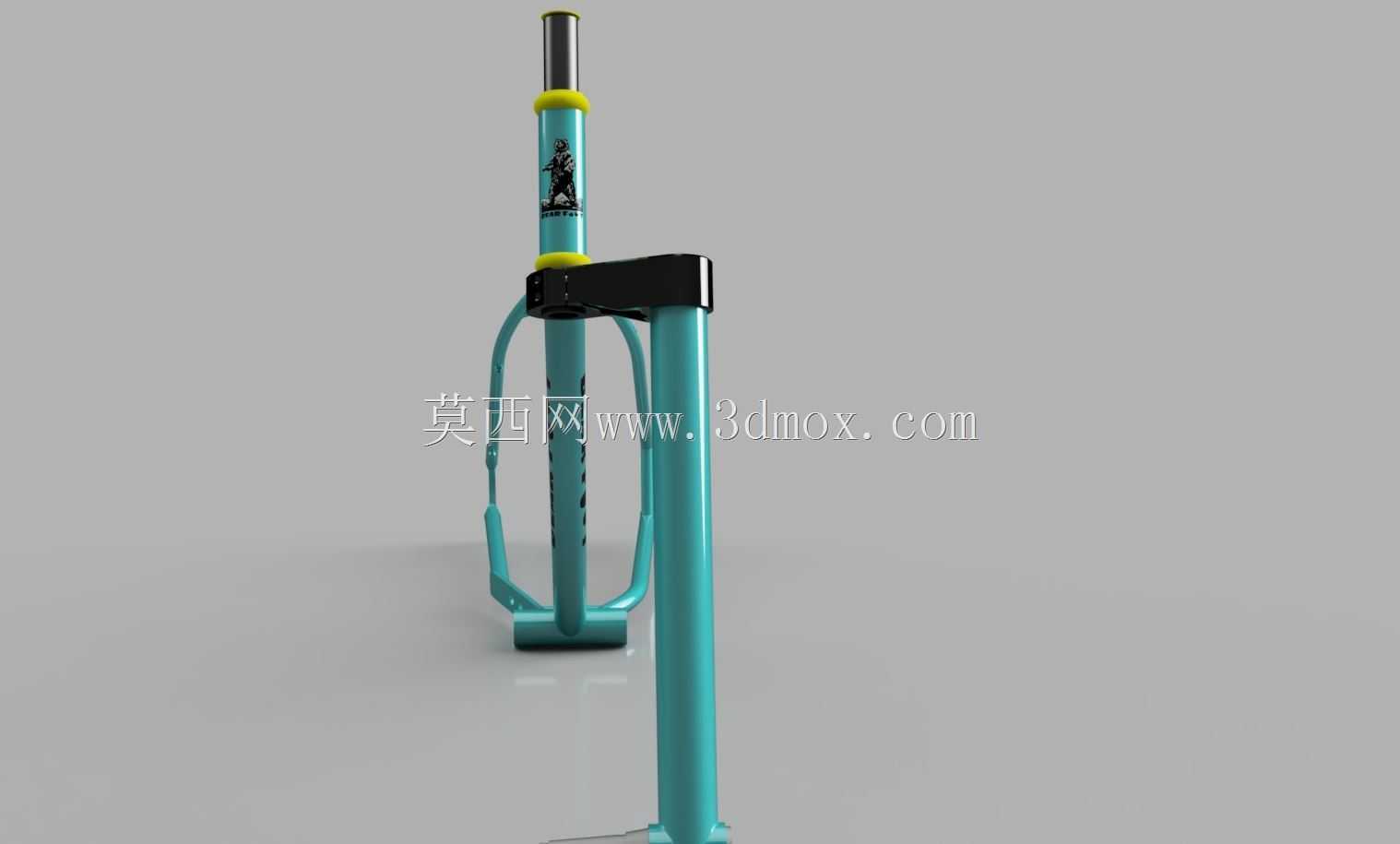

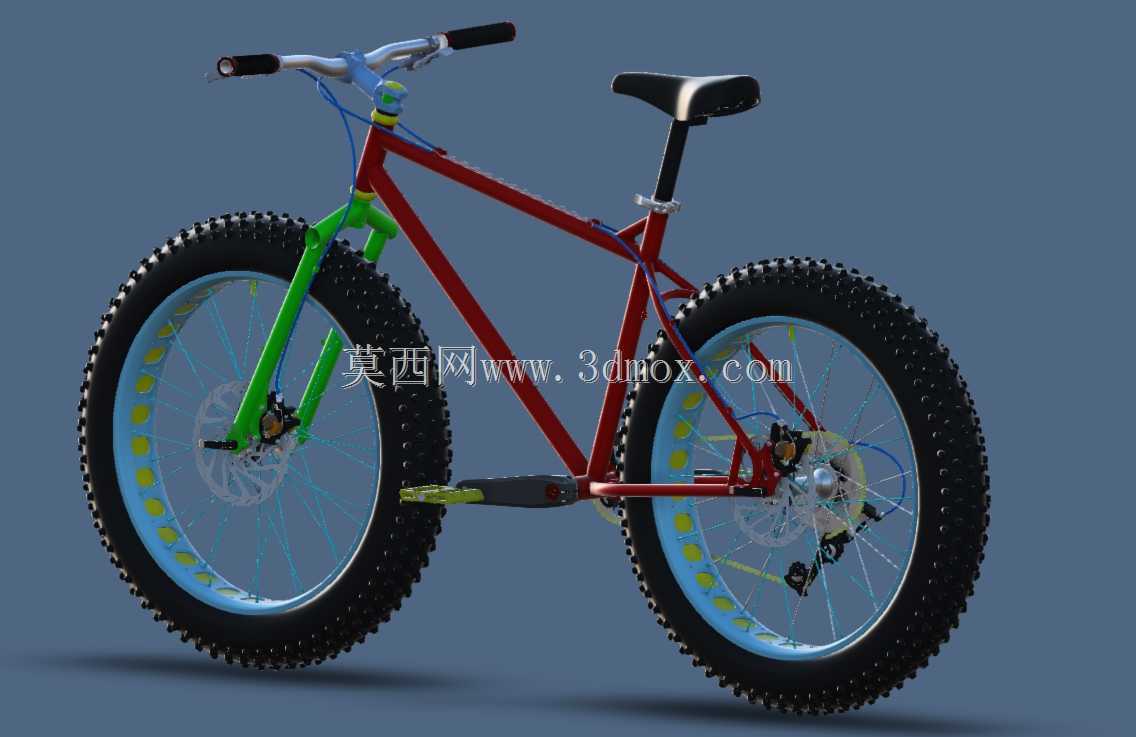

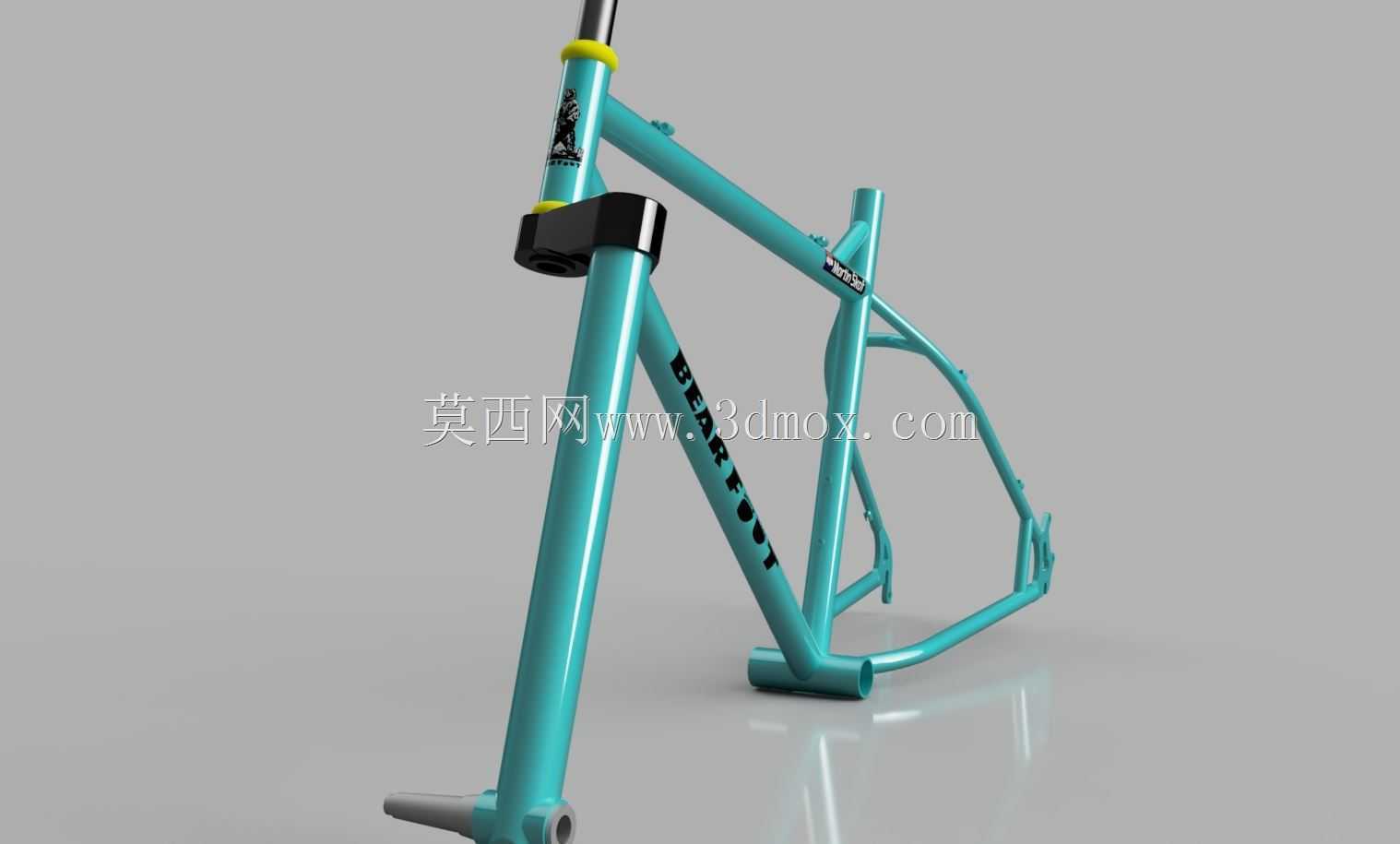

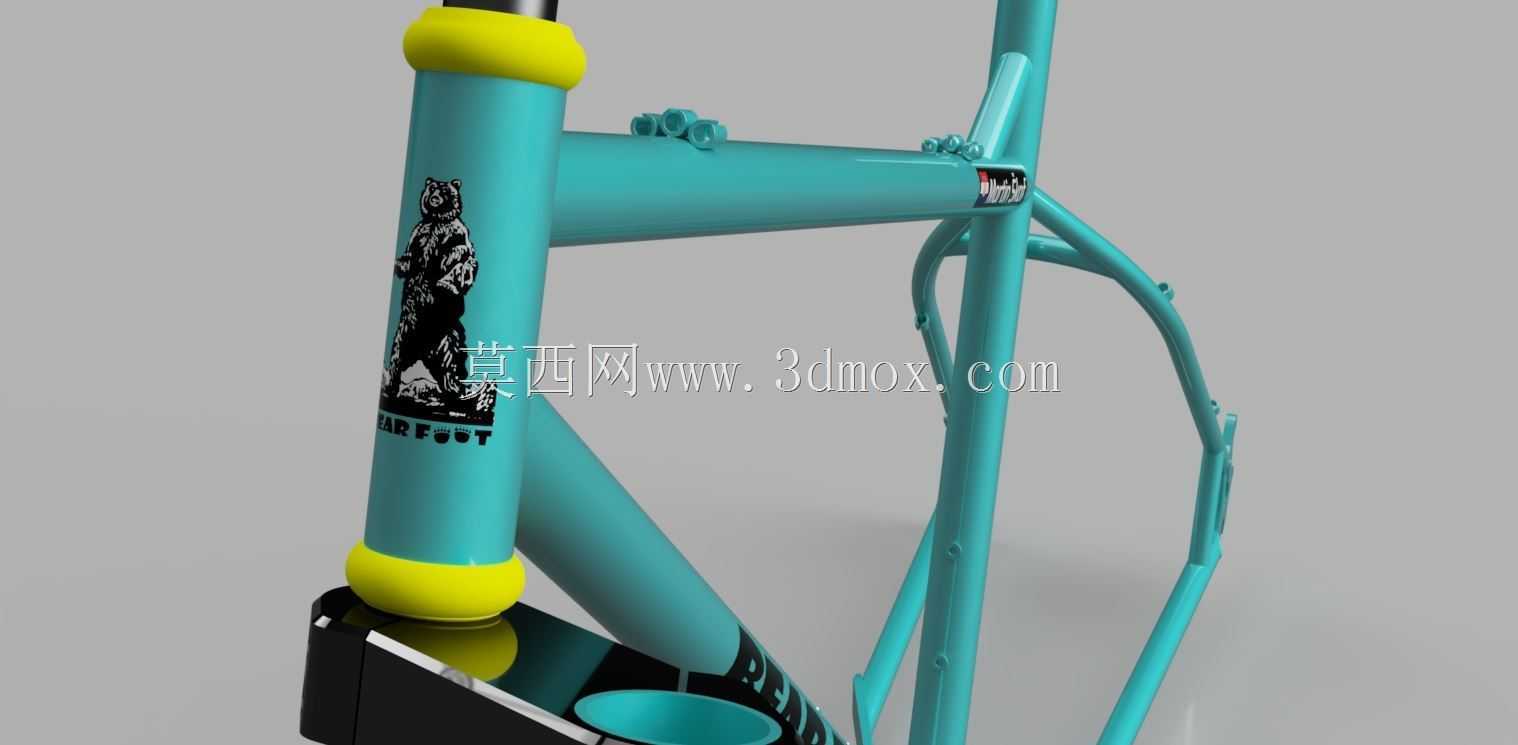

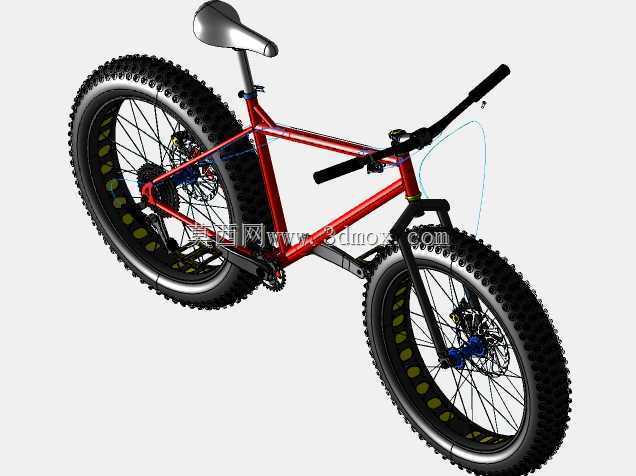

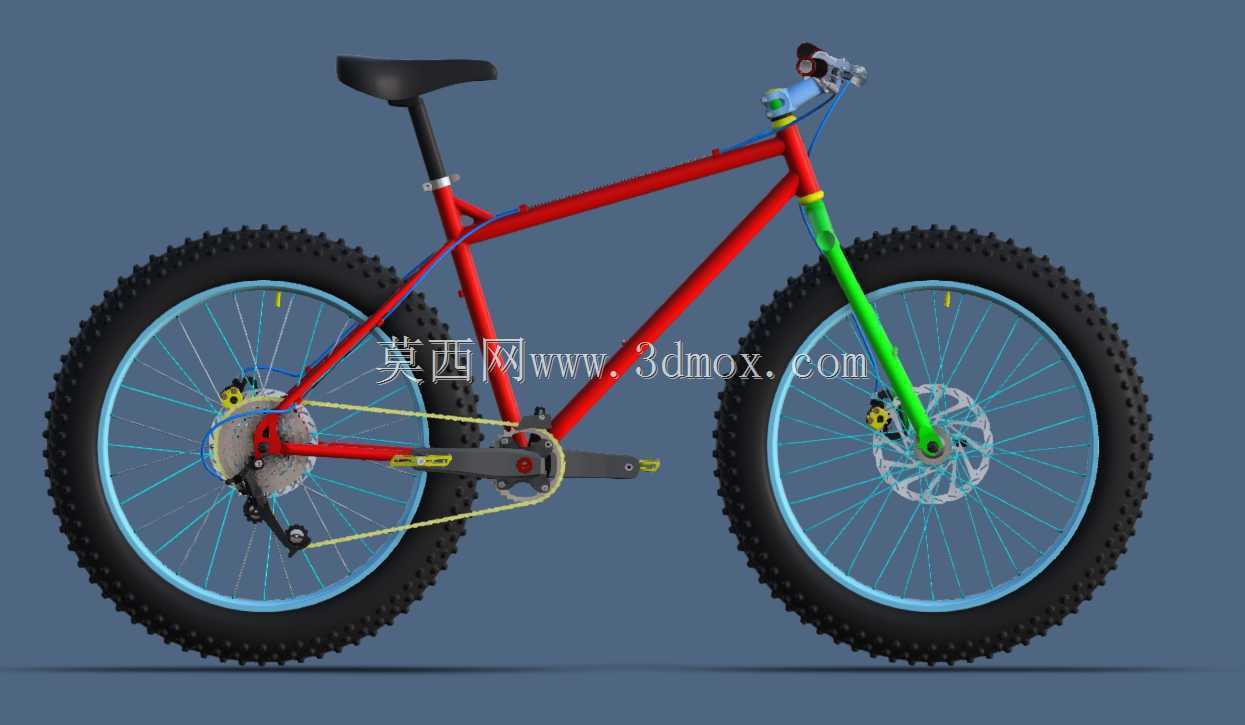

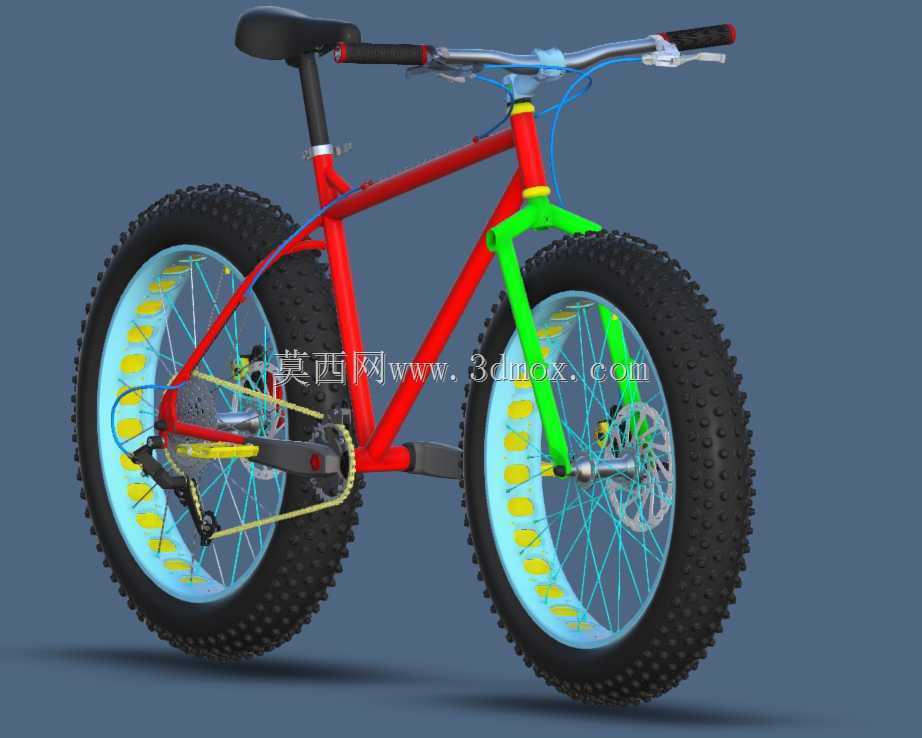

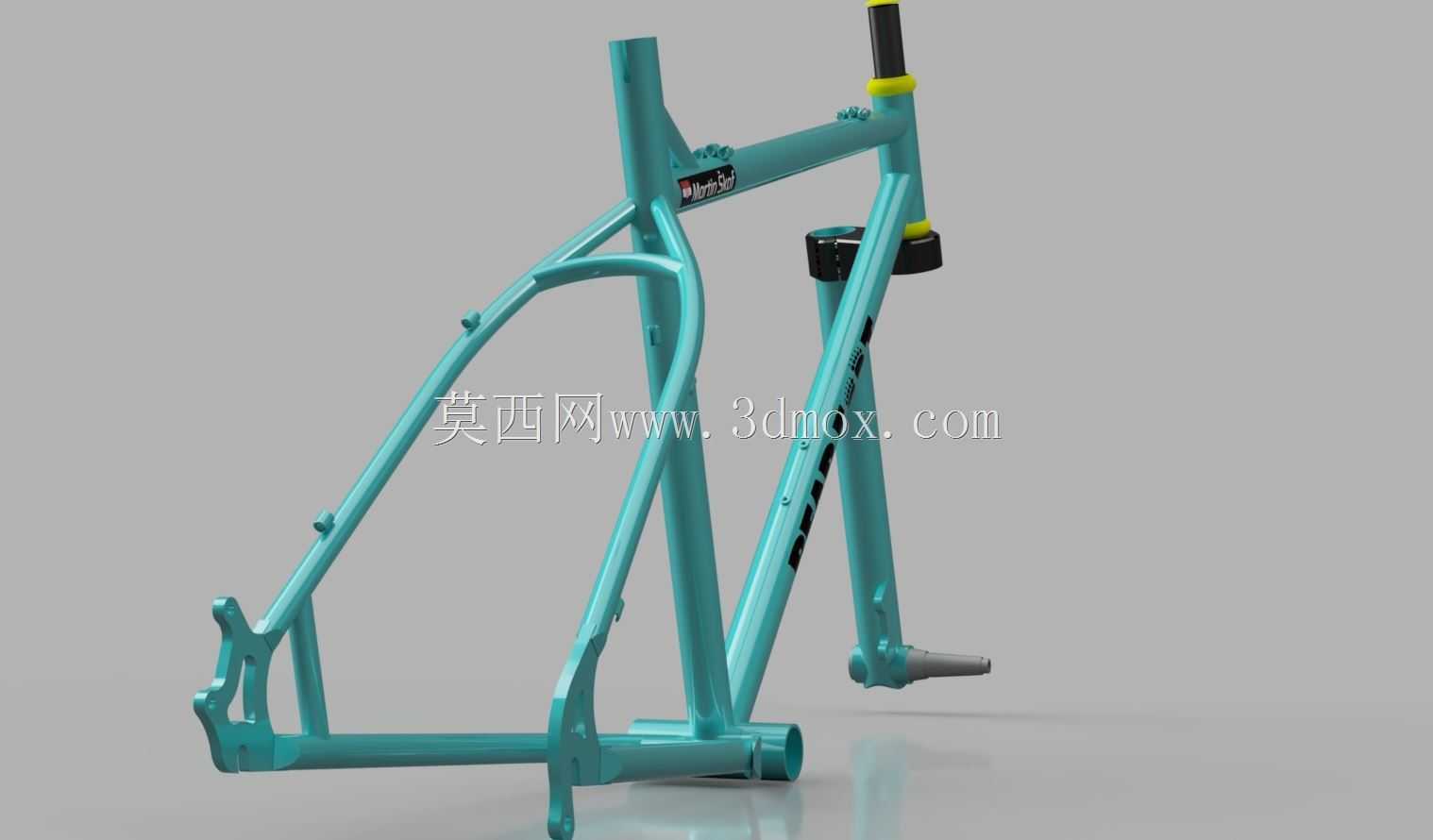

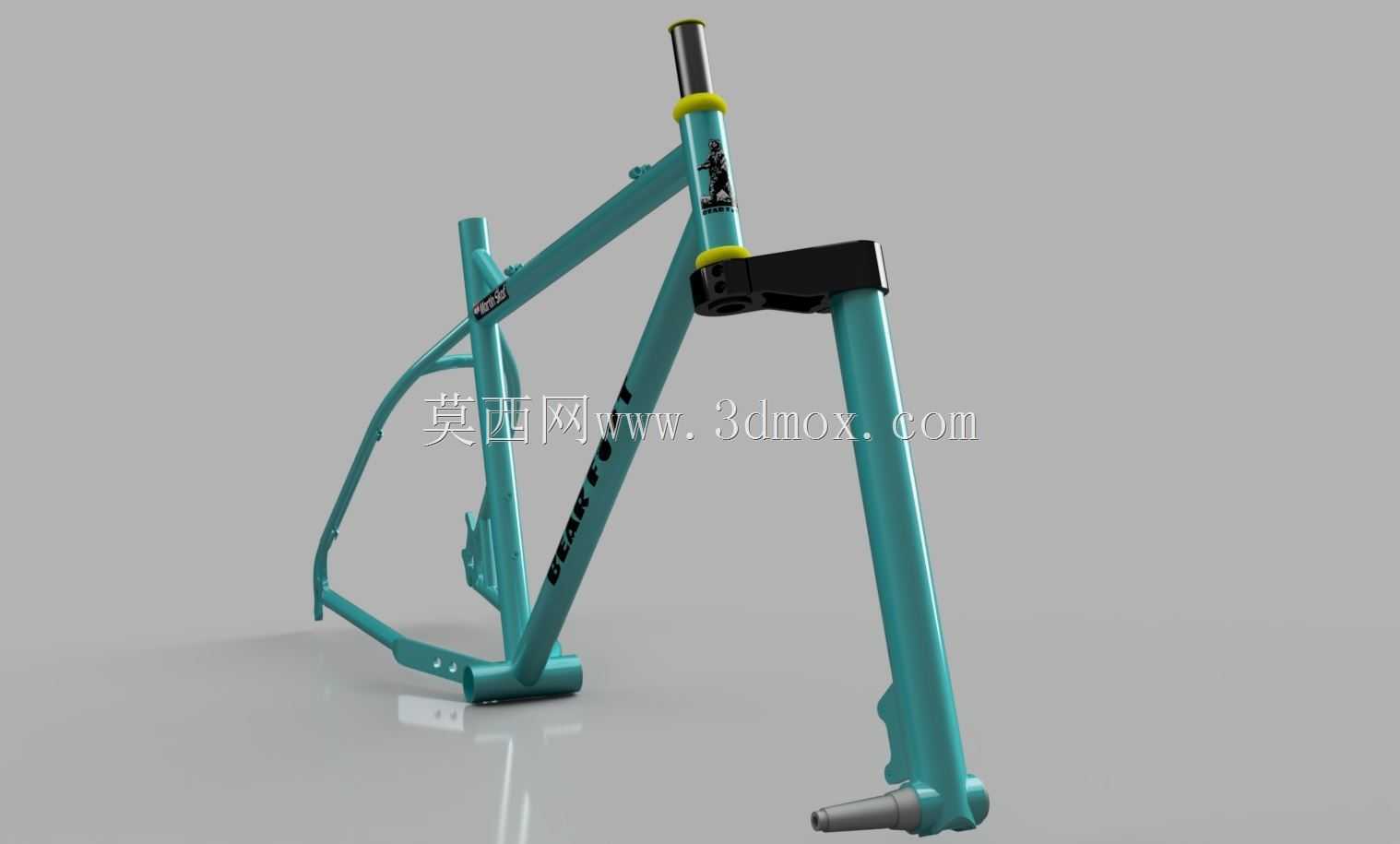

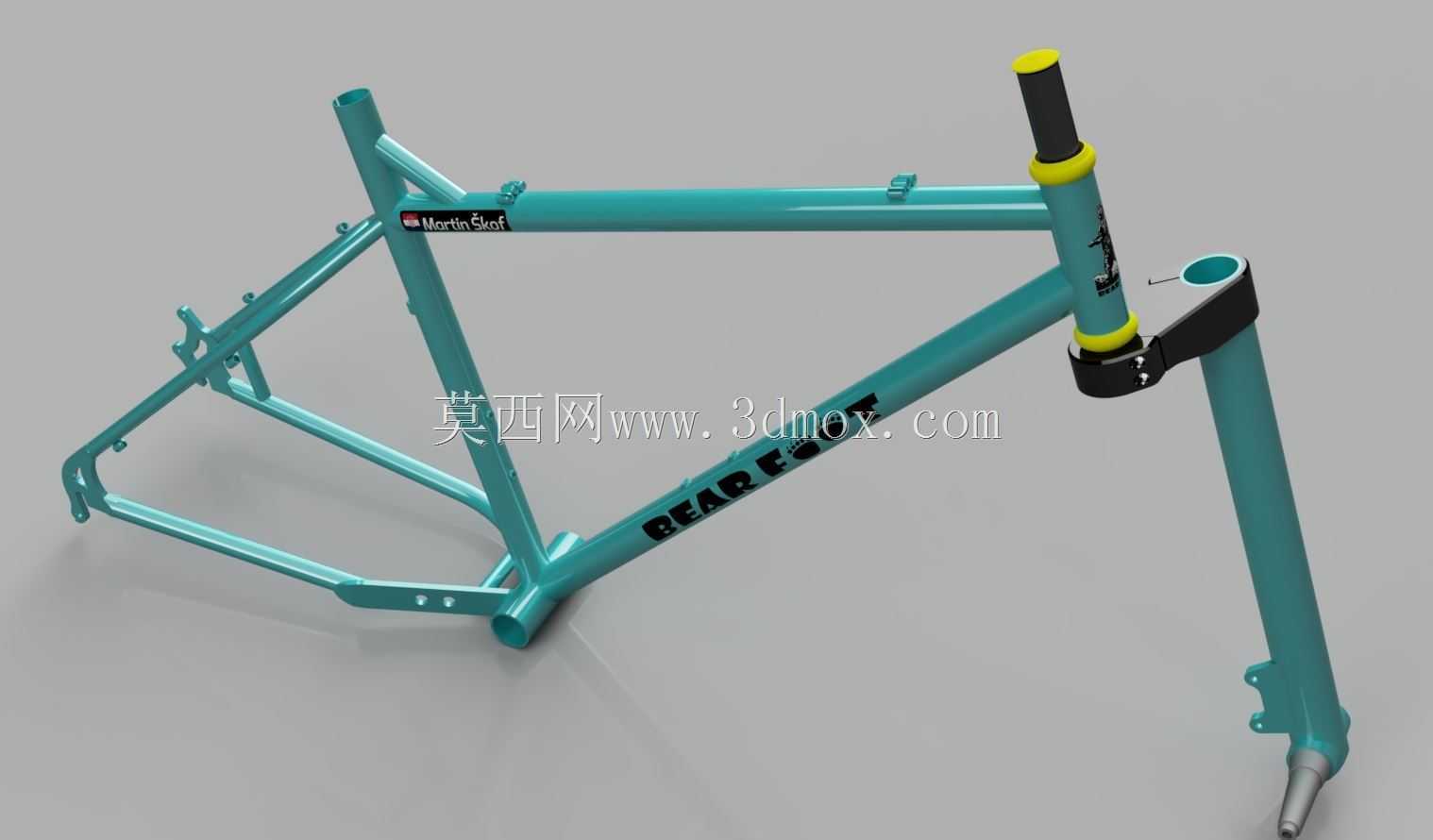

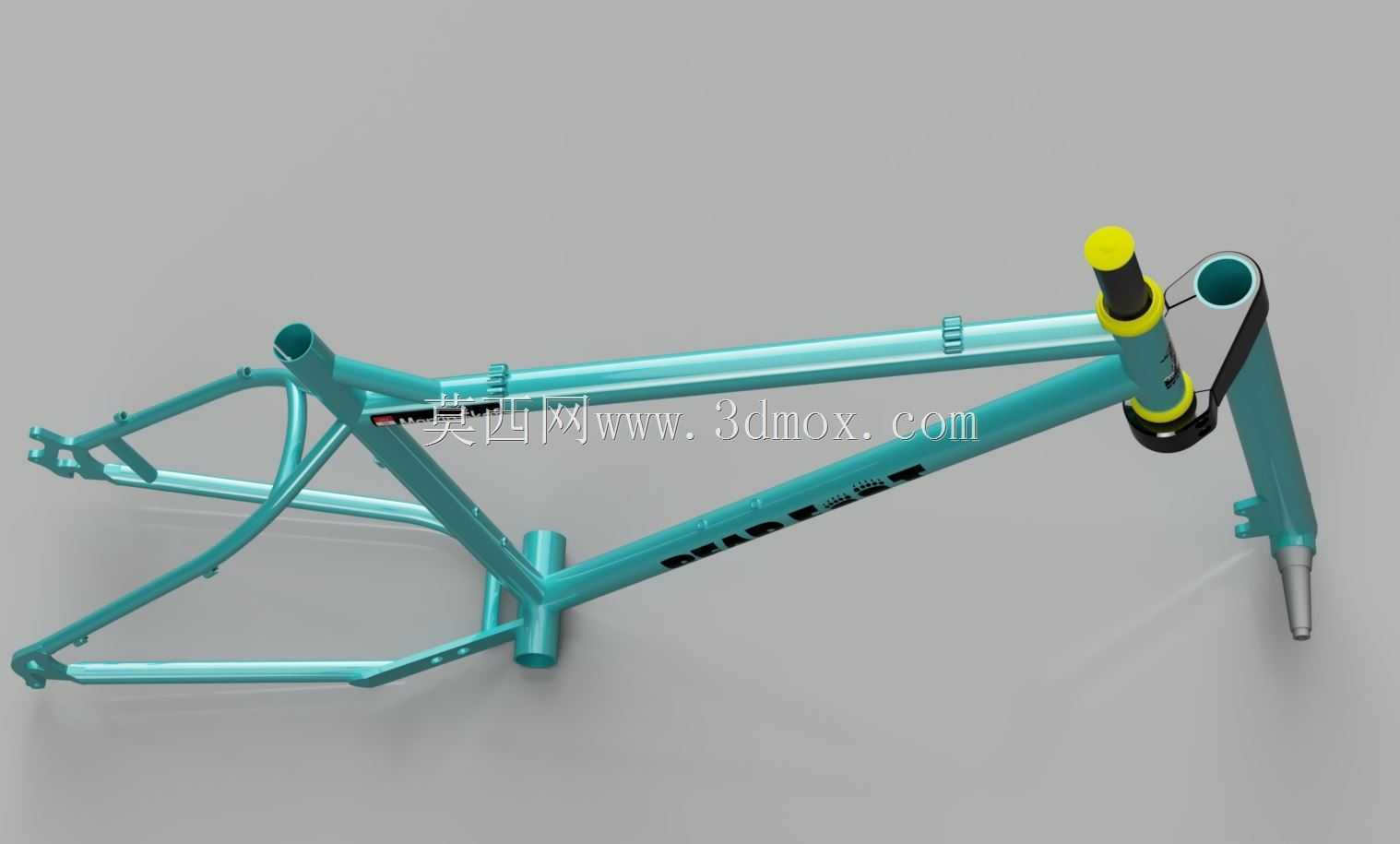

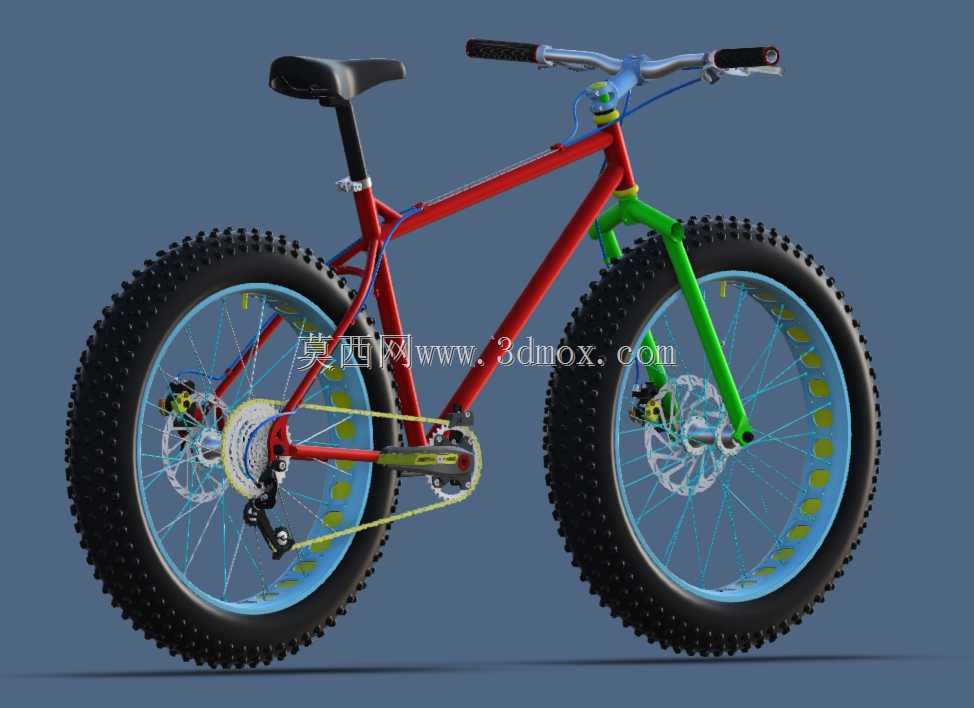

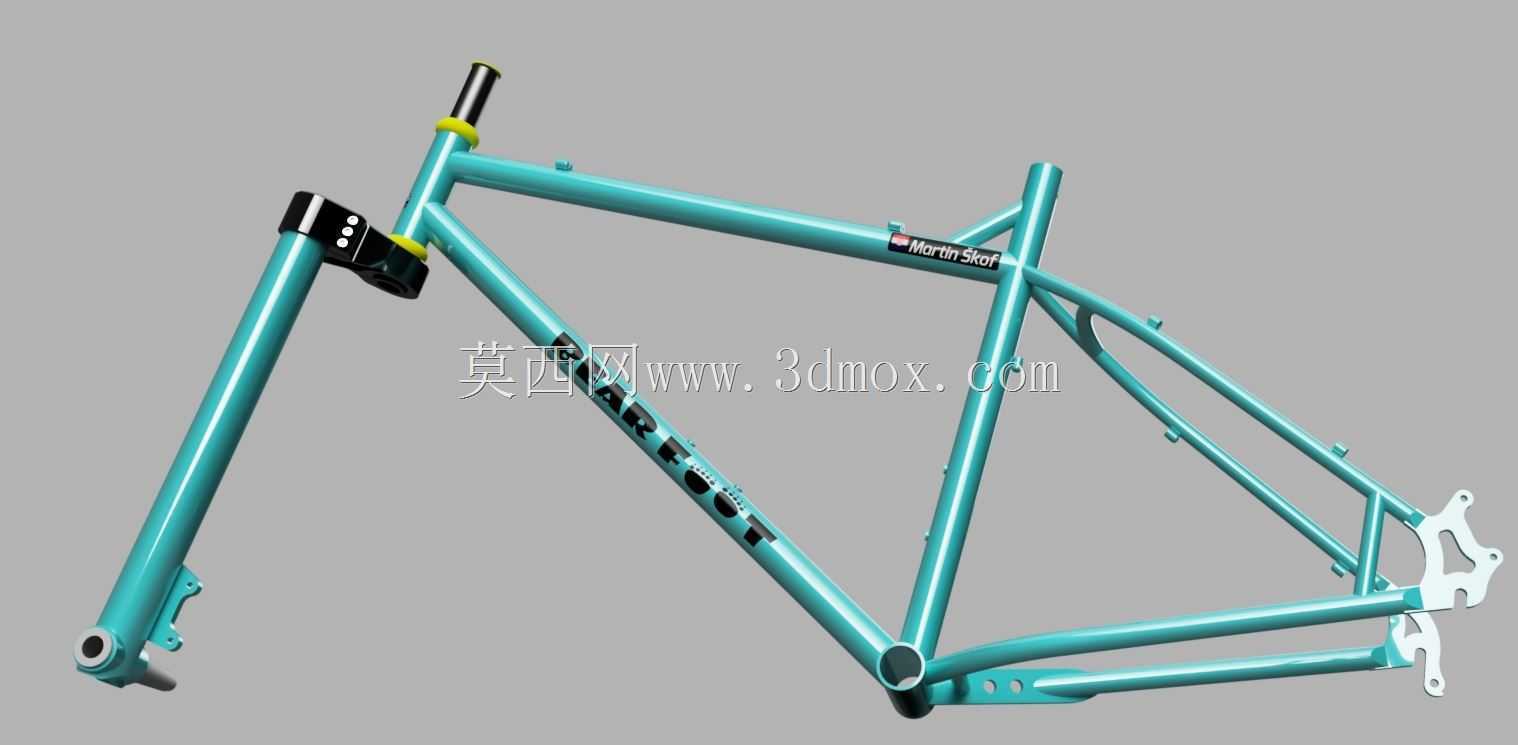

这款宽胎自行车的设计定位偏向非铺装路面骑行场景，可覆盖林间土路、浅滩沙地、积雪路面等常规城市自行车无法通行的复杂路况，相比普通山地车拥有更强的路面通过性与行驶稳定性。从结构设计来看，整车采用硬尾钻石型车架布局，上管、下管与立管形成稳定的三角受力结构，管材选用常规自行车铬钼钢材质的等径圆管方案，在保证结构强度的前提下控制整体重量，车架后叉开档尺寸适配宽胎轮组的安装需求，后下叉长度预留了足够的轮胎摆动间隙，避免大颗粒胎纹在颠簸骑行时与车架发生剐蹭。前叉采用刚性硬叉设计，叉腿间距匹配4.0英寸宽度的胖胎安装边界，叉肩位置预留了碟刹卡钳的安装座，可兼容标准160mm直径的碟刹盘片。轮组部分采用大宽度充气轮胎，胎面设计有深颗粒状防滑花纹，胎侧做了加厚处理，可在低胎压状态下提供更大的接地面积，降低松软路面的接地压强，减少骑行时的陷车风险；轮圈采用加宽双层铝合金结构，辐条采用交叉编法，每侧辐条数量适配大负载骑行的强度需求，花鼓内置碟刹安装座，可提供稳定的制动扭矩传递。传动系统采用单盘变速结构，牙盘与后飞轮的传动比经过适配，兼顾低速爬坡的扭矩输出与平路巡航的踩踏效率，链条走线沿车架下管布置，避免越野骑行时泥水飞溅对传动部件的过度污染。制动系统采用前后线拉碟刹结构，制动卡钳的安装位置避开了轮胎甩泥的主要路径，减少泥沙进入卡钳造成的制动卡顿问题。车把采用大角度燕把设计，提升越野骑行时的操控力矩，把套采用防滑橡胶材质，把横两端预留了副把与车灯等配件的安装空间。鞍座采用窄长型运动坐垫，座杆可根据骑行者身高调节插入深度，适配不同身高用户的骑行姿态调整需求。整车的安装边界充分考虑了各部件的运动干涉问题，前轮转向最大角度下，轮胎与车架头管、前叉之间预留了足够的安全间隙，后轮在避震压缩极限状态下也不会与车架后上叉发生接触，所有线管的固定座都焊接在车架管材表面，走线顺畅无过度弯折，保证变速与制动操作的手感线性。
