F-16战斗机全套结构三维设计模型

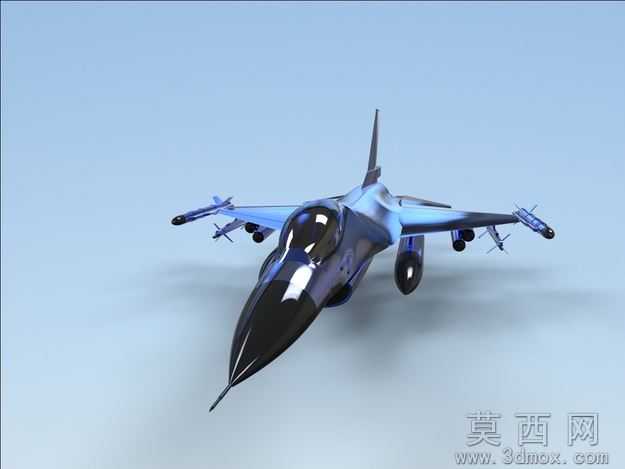

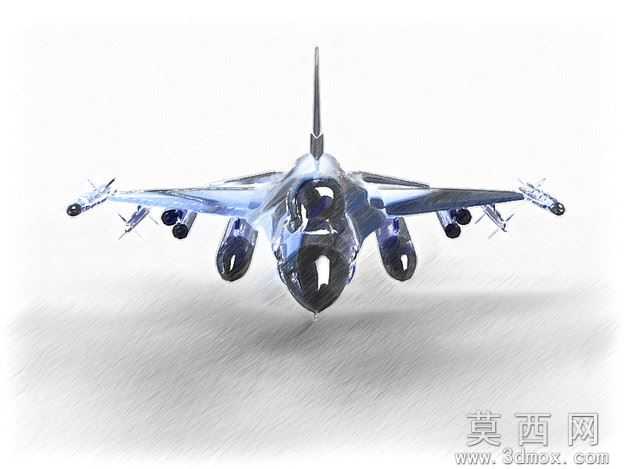

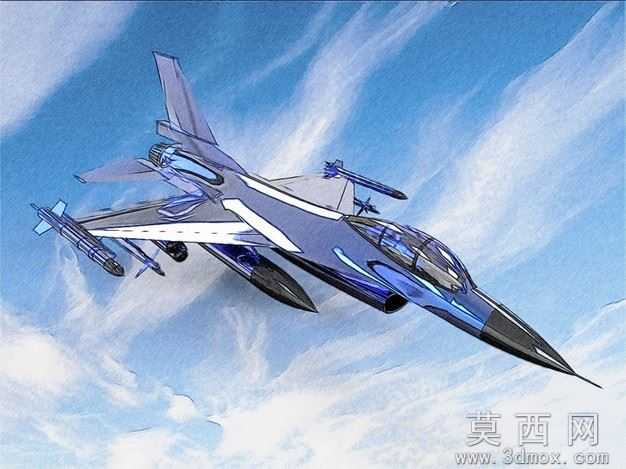

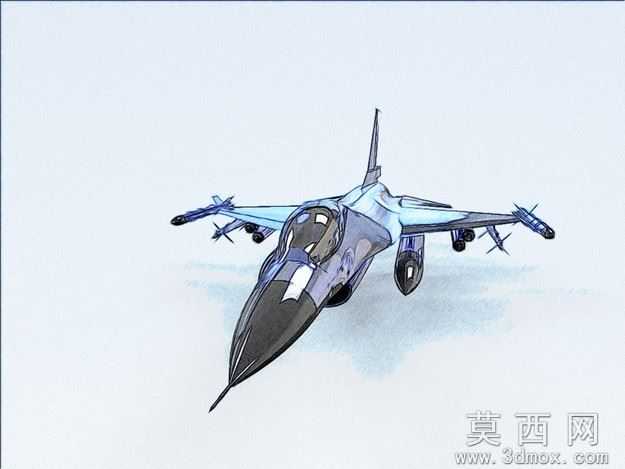

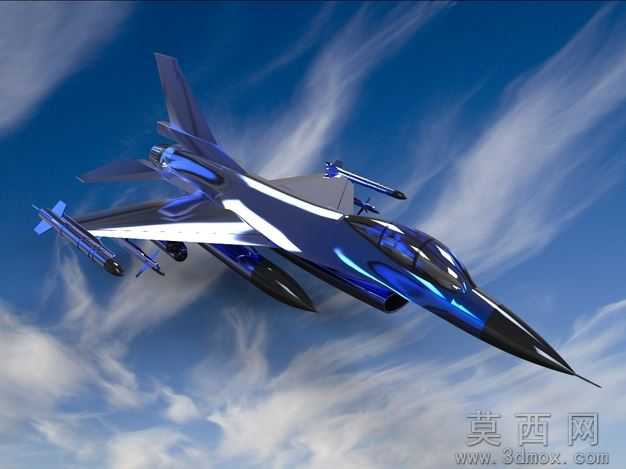

本套F-16战斗机三维模型采用全参数化建模思路搭建，建模流程遵循真实战机的结构拆分逻辑，首先完成机身主体曲面的放样构建，通过多组截面轮廓线拟合出F-16标志性的蜂腰机身、尖锐机头锥与气泡式座舱盖的流畅曲面，再依次拆分出主机翼、水平尾翼、垂直尾翼、进气道、起落架舱等独立结构模块，每一个模块都保留完整的建模特征树，支持后续对翼型弧度、机身长度、尾翼夹角等参数进行二次调整，机翼下的导弹挂架、副油箱、机载弹药也都按照真实比例单独建模，和机翼挂点的装配约束完全匹配，可实现拆卸、换装的动态演示效果。参数设计阶段严格参考F-16战机的公开尺寸比例，整体翼展、机身长度、起落架高度都按照等比例缩放设置，机身蒙皮的分模线、座舱盖的框架结构、尾喷口的调节片细节都做了参数化特征预留，调整对应参数即可快速修改细节尺寸，所有装配体都添加了合理的配合约束，不会出现零件错位、干涉的问题，起落架的收放结构、座舱盖的开合结构都预留了运动副约束，可直接用于运动仿真演示。渲染材质方面针对不同部件做了区分设置，机身主体采用金属蓝渐变的航空蒙皮材质，添加了细微的金属磨砂质感与环境反射效果，机头雷达罩采用哑光黑色耐高温涂层材质，座舱盖使用带轻微反射的透明聚碳酸酯材质，机翼挂载的弹药采用哑光军绿与黑色组合的涂装材质，尾喷口添加了高温灼烧后的金属渐变质感，整体渲染效果贴近真实战机的视觉表现，可直接用于渲染出图、宣传展示场景。结构原理上完整还原了F-16战斗机的常规布局特征，采用单发布局、边条翼加中单翼的气动结构，机腹进气道匹配机身流场设计，水平尾翼与垂直尾翼的位置符合真实战机的气动配平逻辑，起落架采用前三点式布局，前起落架位于机头下方，主起落架收纳于机身中部舱段，挂点分布覆盖翼尖、翼下、机腹位置，可匹配不同的任务挂载方案，完整呈现战机的结构逻辑。软件兼容层面覆盖多格式输出，原生为SolidWorks2011版本创建，可直接在对应及以上版本的SolidWorks中打开编辑，同时导出了STEP、IGES通用中间格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，另外提供STL格式文件，可直接导入切片软件用于3D打印制作实体模型，不同格式的文件都经过装配校验，不会出现零件缺失、面破损的问题。研发教学应用场景十分广泛，可用于航空航天类专业的飞行器结构设计课程教学案例，帮助学生理解喷气式战斗机的结构组成与气动布局特点，也可作为航模设计研发的参考原型，辅助完成航模的结构拆分与零件加工设计，还可用于军事科普类内容的可视化素材，搭配渲染场景制作科普演示动画，同时也能作为三维建模进阶练习的参考案例，帮助学习者掌握复杂曲面产品的参数化建模、装配约束、材质渲染全流程技巧。
