户外大功率组合式LED泛光灯结构设计

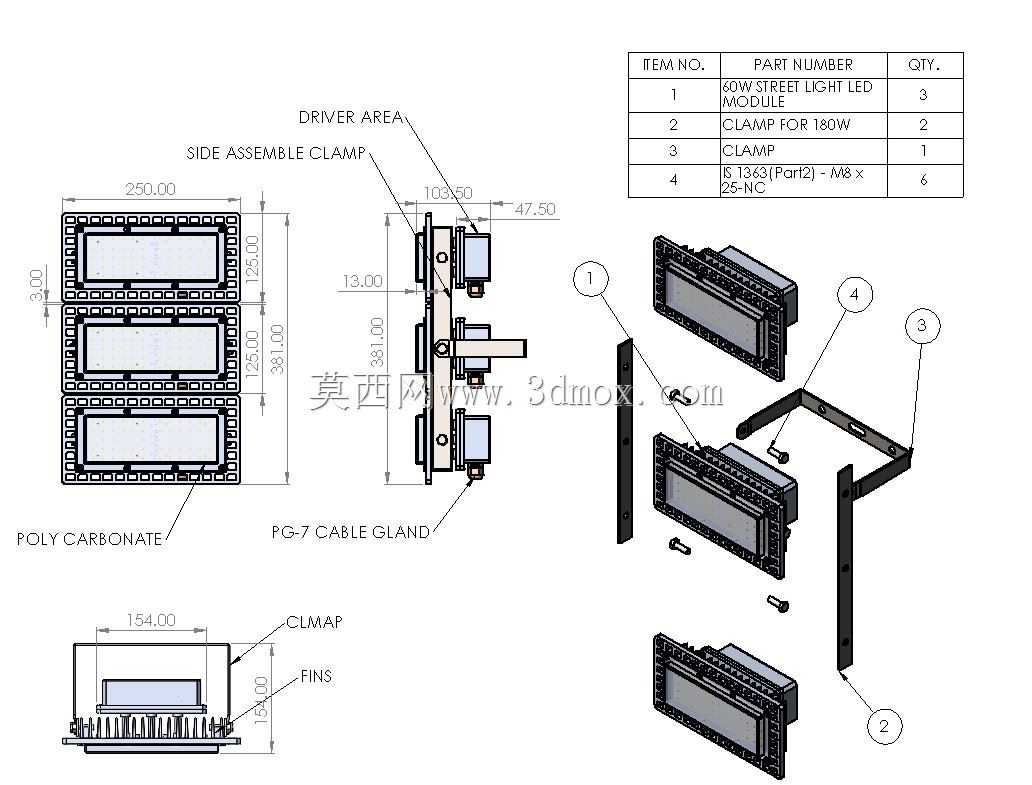

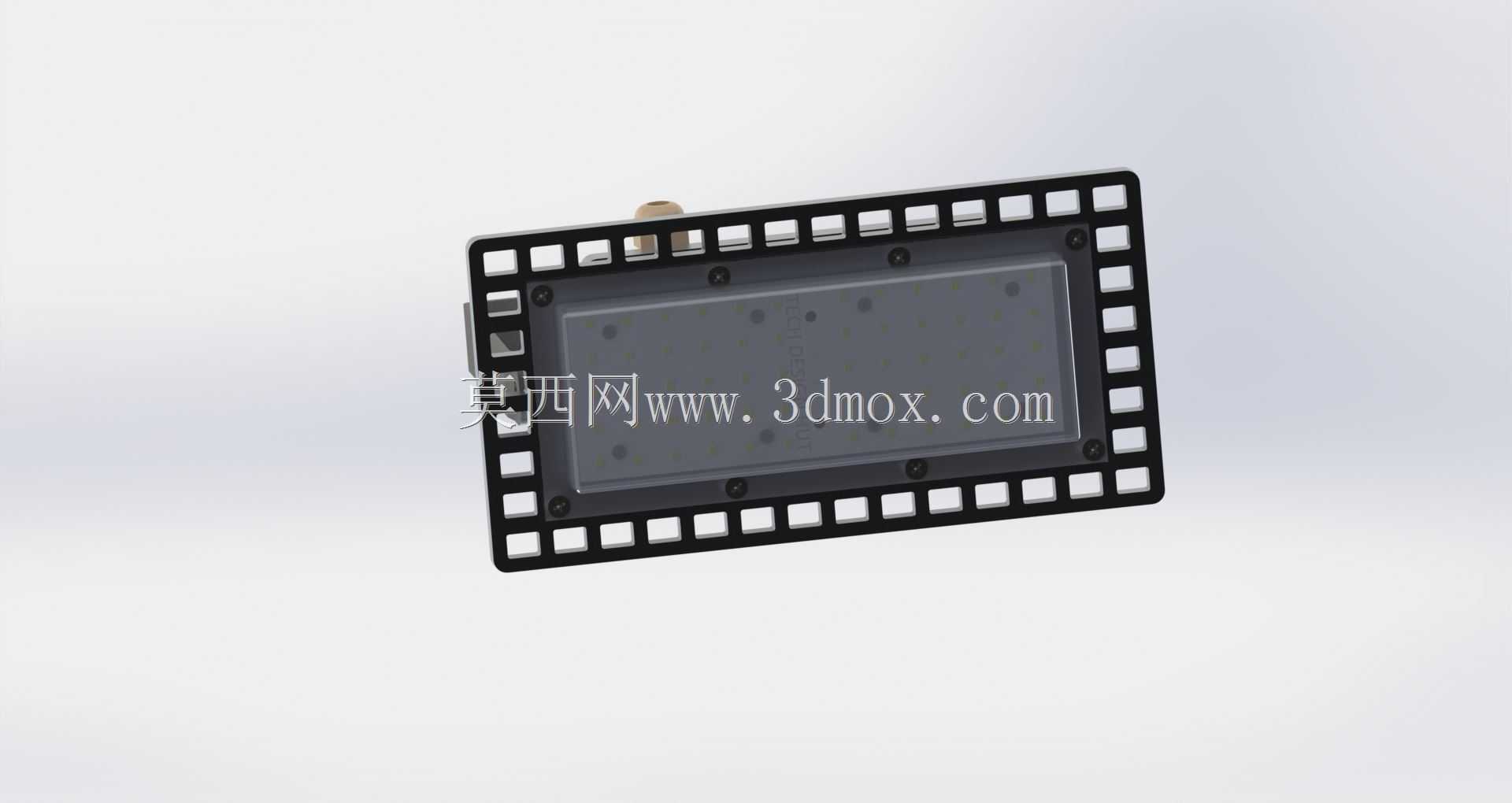

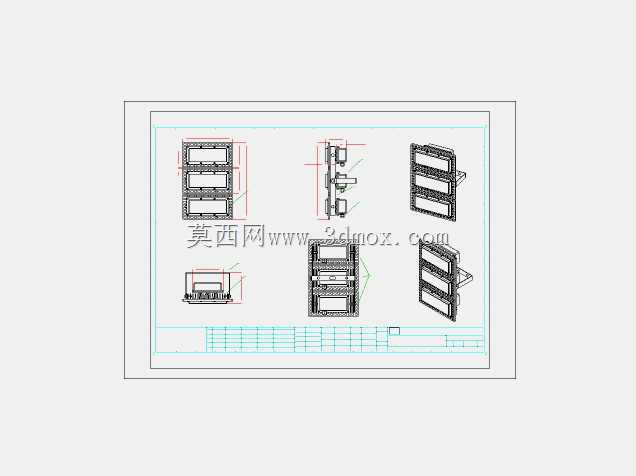

这款组合式大功率泛光灯的结构设计，核心围绕户外复杂工况的使用需求展开，从安装适配、散热效率、防护性能三个核心维度做了针对性的结构优化。从外形尺寸来看，整灯横向总宽250mm，纵向总高381mm，单组灯体模块的高度为125mm，侧边驱动安装区域突出灯体主体47.5mm，底部出线位置采用PG-7规格的电缆防水接头，配合聚碳酸酯材质的透光面罩，能够满足户外露天使用的防水防尘要求。

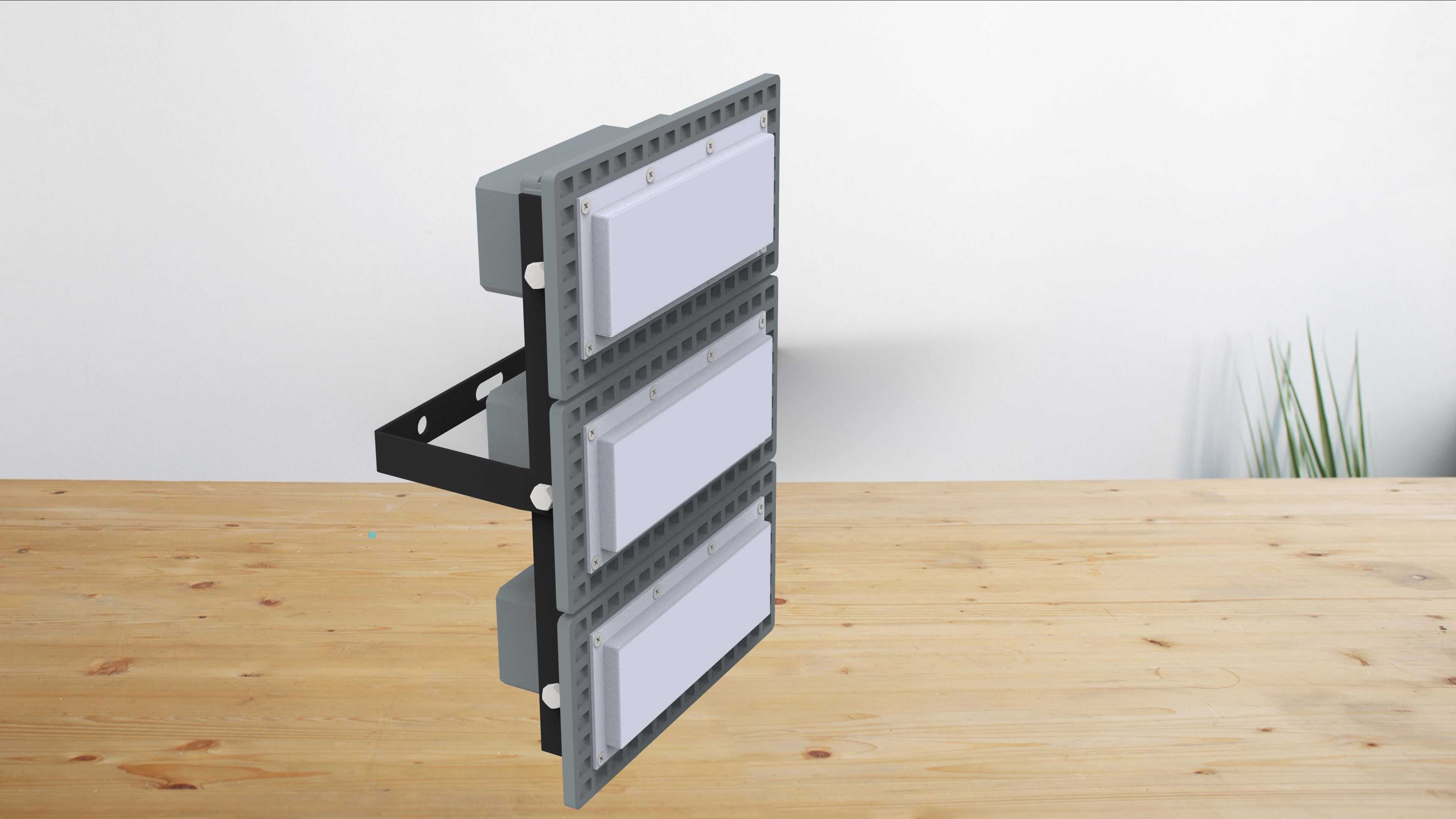

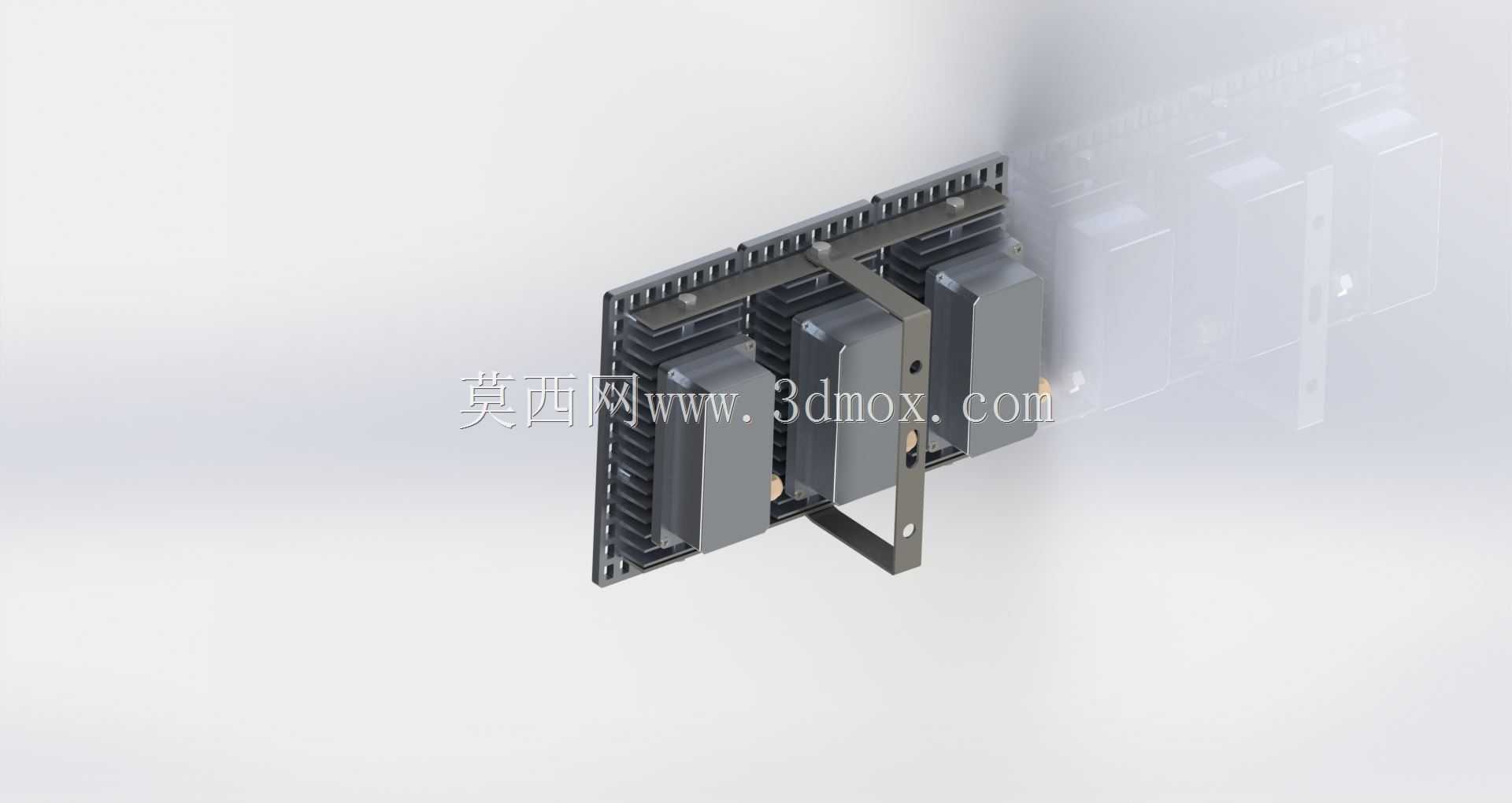

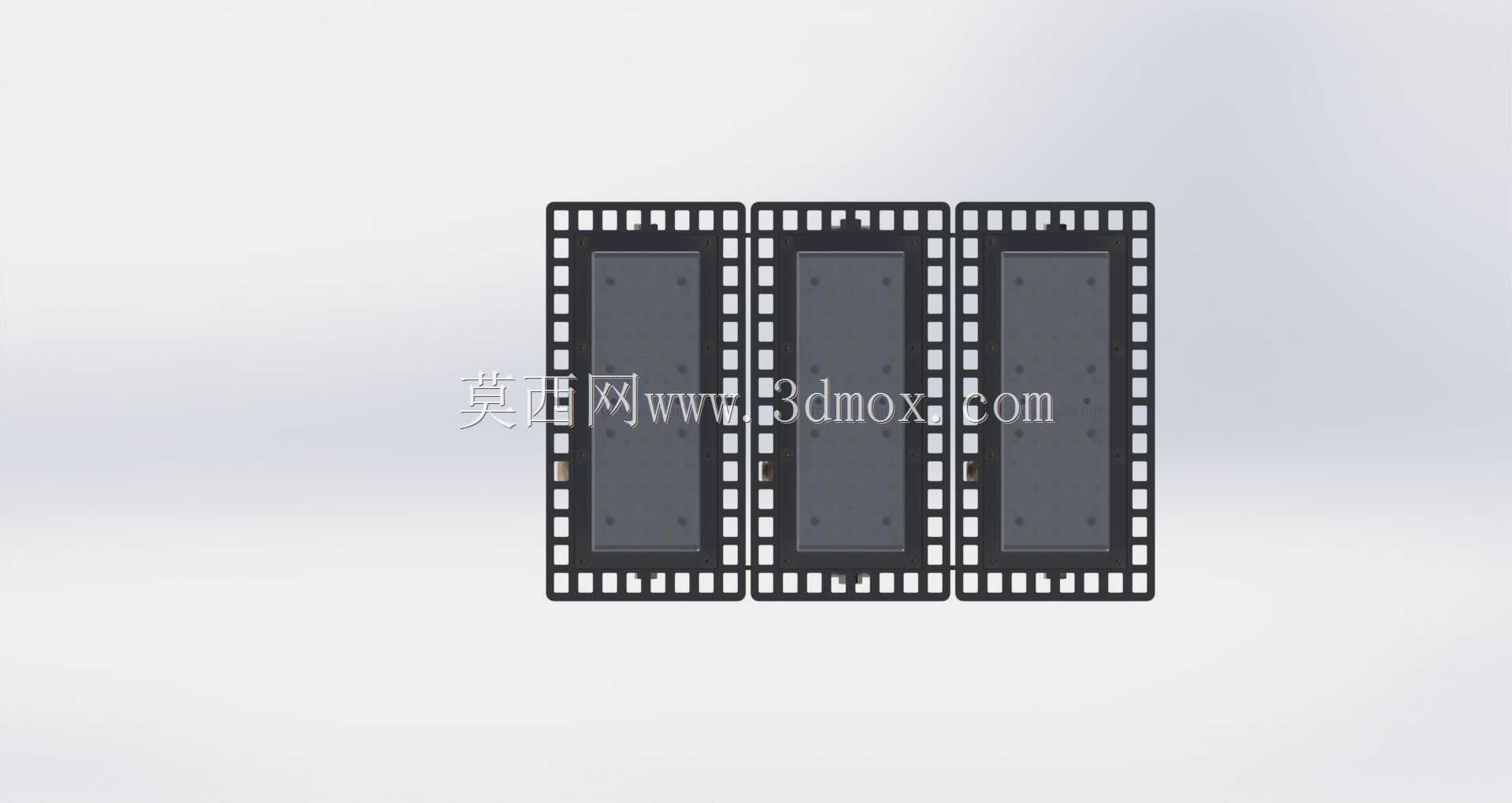

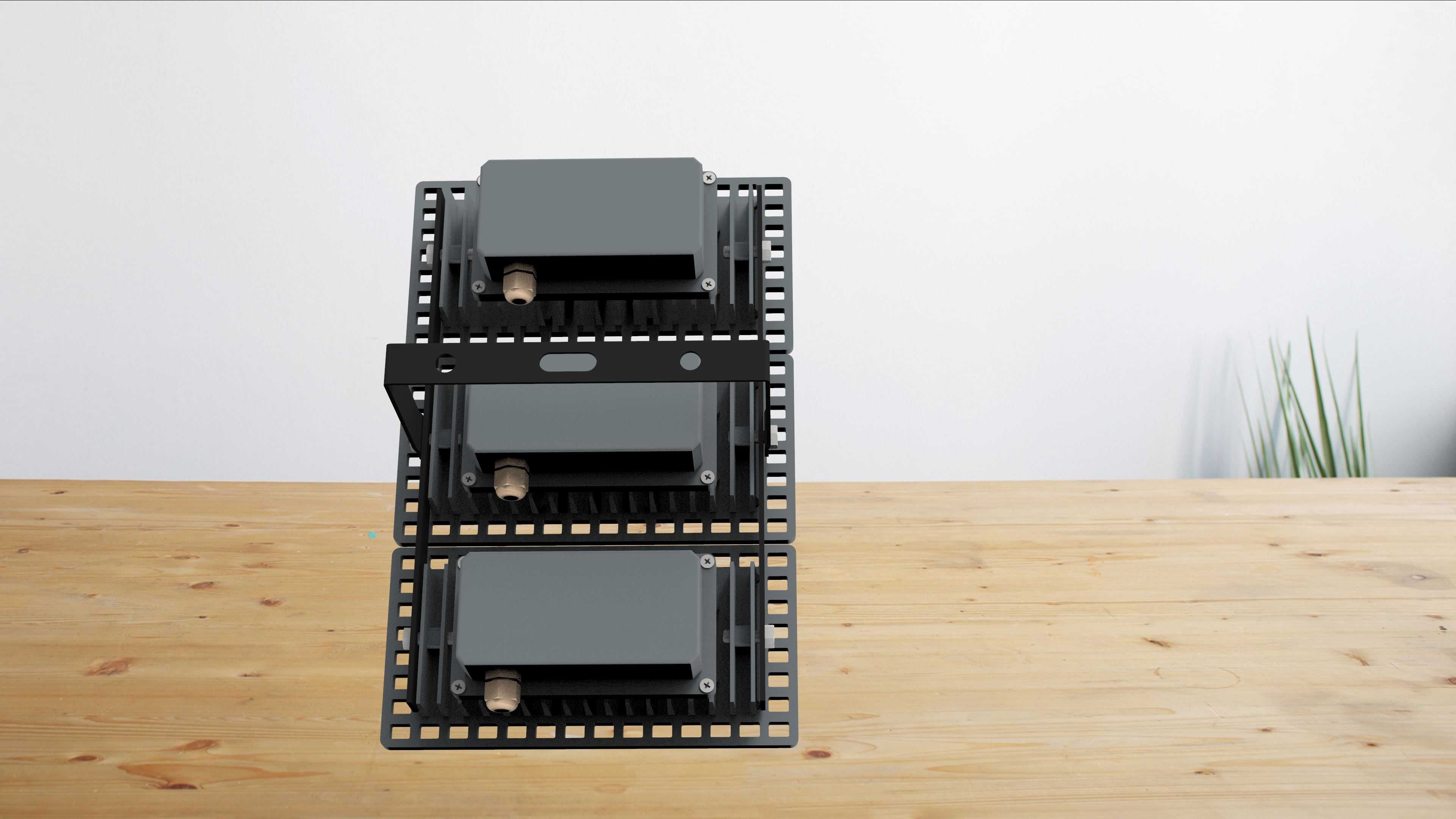

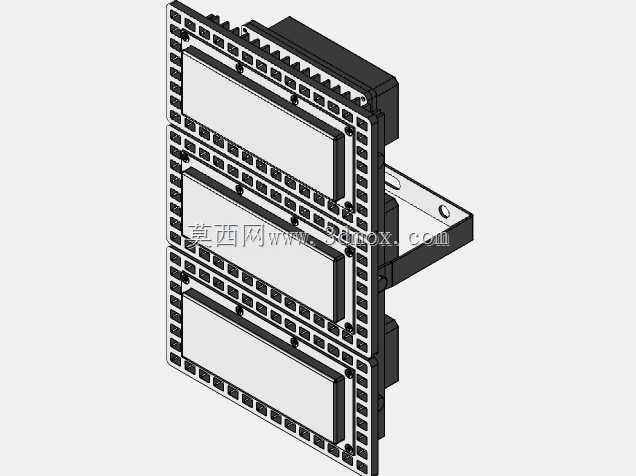

在实际应用场景中，这类灯具常被用于夜间户外运动场地的大范围照明，也可作为演艺活动现场的基础铺光设备，相比聚光类舞台灯具，它的出光角度更宽，单灯覆盖的照明范围更大，不需要密集排布就能实现大面积的均匀照度。结构上采用三模组独立拼接的设计思路，每个灯体模块对应独立的散热鳍片结构，单组模块宽度154mm，鳍片散热区域高度15mm，工作时产生的热量可以通过背部的鳍片结构快速与外界空气完成热交换，避免长时间高功率工作下LED芯片结温过高导致的光衰问题。

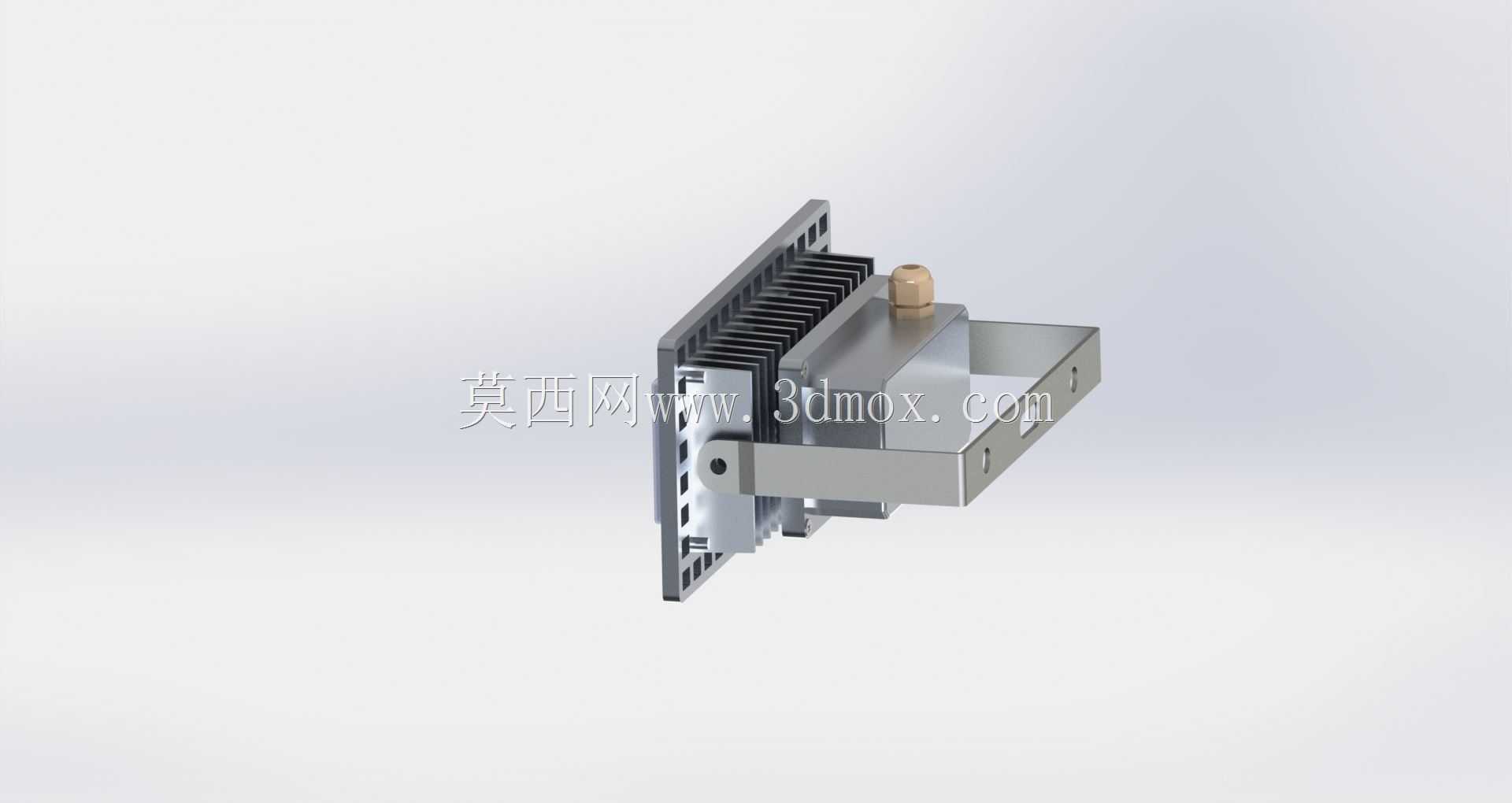

安装结构部分设计了分体式组合夹具，包含侧边装配夹、主固定支架两类安装配件，侧边夹厚度13mm，可适配不同厚度的安装杆件或桁架结构，安装时不需要额外焊接固定点位，通过夹具的锁紧结构就能快速完成整灯的固定，同时预留了角度调节的冗余空间，可根据现场照明需求调整灯体的投射角度。驱动区域独立设置在灯体侧边，与发光模块做了物理分隔，避免光源模块的热量传导至驱动元器件，延长驱动电源的使用寿命。

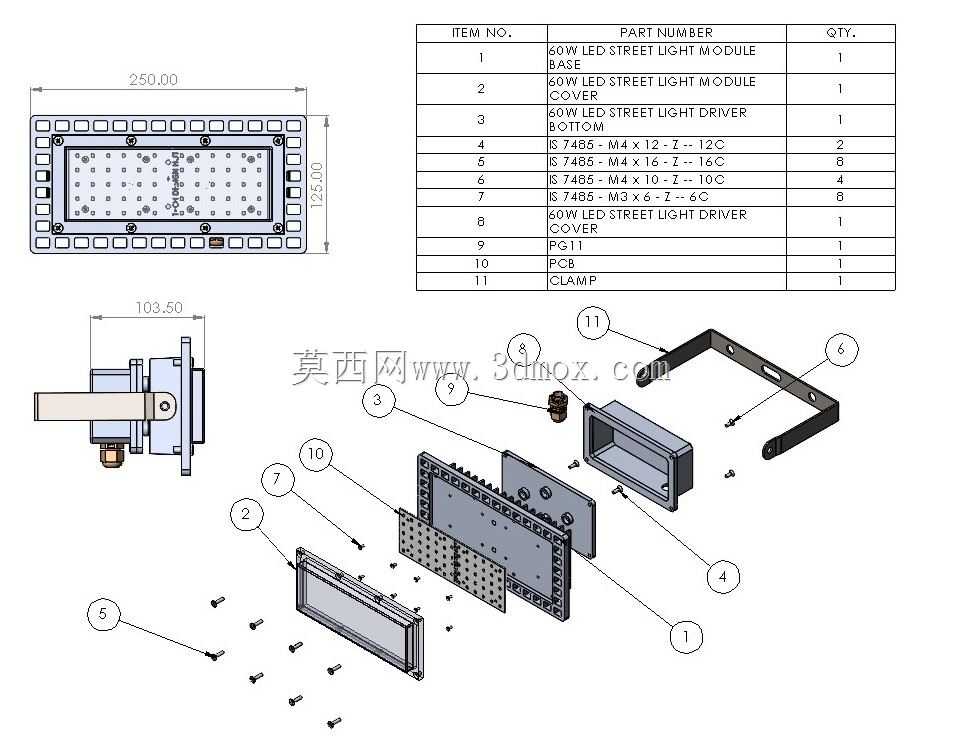

从爆炸视图的结构拆分来看，整灯的装配逻辑清晰，所有固定件采用标准规格的紧固件，后期维护时可单独更换单个发光模块或者驱动组件，不需要整体拆卸整灯，降低了户外高空作业的维护难度。灯体边框采用硬质结构设计，能够抵御户外常规的风力载荷与轻微外力冲击，透光面罩的聚碳酸酯材质相比普通玻璃抗冲击性能更强，不会因为温差变化或者飞石撞击出现碎裂问题。出线位置的防水接头做了密封处理，能够避免雨水顺着线缆渗入灯体内部，保障内部电路在潮湿雨天环境下的运行稳定性。
