FLYGHT机箱专用异形密封型材结构

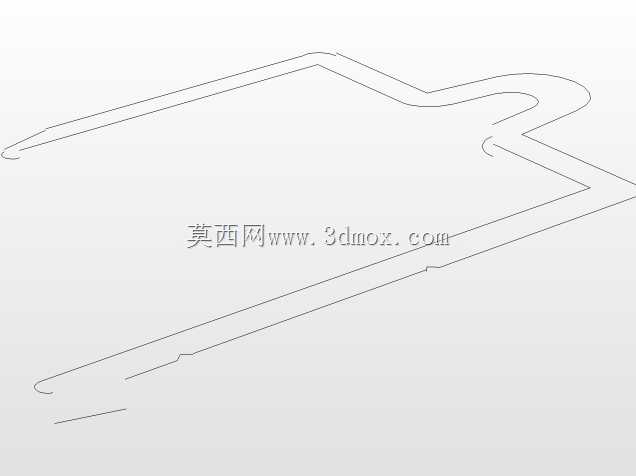

这款异形密封型材主要面向工业机箱、户外电气柜的密封防护场景设计，在户外通讯机箱、工业控制机柜、户外储能设备舱等需要隔绝水汽、粉尘的设备上应用广泛，核心作用是填充机箱拼接缝隙，在设备门体与框体、拼接板件的结合位置形成连续的弹性密封层，避免外界雨水、粉尘、腐蚀性气体进入设备内部，保障内部电气元件的运行稳定性。从结构设计来看，型材采用多腔体弯折的异形截面，主体的平直段用于贴合机箱板材的安装面，端部的弯折勾边结构可以卡在机箱板材的折边位置，不需要额外打胶或者增加过多固定件，就能实现型材的预定位，安装时顺着板材折边卡入即可，能大幅提升现场装配的效率，减少密封件安装错位的问题。型材的密封唇边采用圆弧过渡的弯折结构，在门体闭合受压时，唇边会产生均匀的弹性形变，即使板材拼接存在0.5mm以内的平面度误差，也能通过形变补偿缝隙，保证密封面的连续贴合，不会出现局部密封失效的问题。在安装边界上，型材的平直段宽度适配常规1.2mm-2.0mm厚度的冷轧钢板机箱折边，勾边的内槽尺寸刚好卡入板材折边的翻边位置，安装后型材的外露面与机箱外表面保持齐平，不会突出机箱表面影响外观或者干涉门体开合。设计过程中充分考虑了型材的挤出工艺可行性，所有弯折位置都采用了均匀的壁厚设计，避免挤出成型时出现壁厚不均导致的变形问题，同时密封唇边的厚度经过反复校核，既保证足够的弹性补偿量，又不会因为过硬导致门体闭合阻力过大，或是过软导致长期使用后出现永久形变失去密封能力。在实际设备应用中，这类型材搭配机箱的防水胶条压边结构，可以满足IP54及以上的防护等级要求，在户外淋雨、粉尘环境下长期使用也不会出现密封失效的问题，相比传统的平面密封胶条，这种卡装式异形型材不需要在板材上开槽，降低了机箱板材的加工难度，也减少了胶条脱落、移位的隐患，尤其适合批量生产的标准化工控机箱使用。
