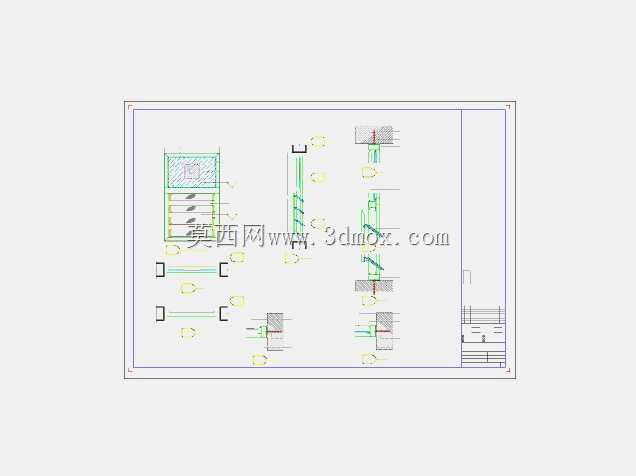

玻璃门配套通风装置结构设计图纸

在民用建筑、商用办公空间的室内隔断场景中，带通风功能的玻璃门是平衡空间通透感与空气流通需求的常用构件，这类构件的设计需要兼顾玻璃安装的适配性、通风路径的合理性以及日常使用的耐久性。本次呈现的结构设计，核心是解决封闭玻璃门隔断空间内空气滞留的问题，在不破坏玻璃门整体视觉完整性的前提下，集成可实现空气交换的通风结构。从结构布局来看，通风组件采用嵌入式安装思路，整体安装边界与玻璃门的框体预留槽位匹配，不需要额外在玻璃面板上开设大尺寸孔洞，避免了玻璃裁切带来的强度下降与密封隐患。通风路径采用错位导流设计，外部空气进入时经过多道弯折通道，既能保证空气流通效率，又能阻挡室外杂物、蚊虫直接进入室内，同时避免通风时产生直吹的不适感。设计过程中优先考虑了与常规框式玻璃门的适配性，构件的外形尺寸匹配市面上常用的铝合金、塑钢玻璃门框的型材截面，安装时可直接嵌入框体预设的安装位，通过卡扣与密封胶条完成固定，不需要额外定制特殊型材，能够降低现场安装的加工难度。从功能特性上，该通风结构的启闭组件采用隐藏式设计，操作部件与门体表面齐平，不会突出门体表面影响通行，也不会破坏玻璃门的整体视觉效果；导流结构的角度经过反复校核，在保证通风量的同时，能够有效降低气流穿过时产生的风噪，避免对室内安静环境造成干扰。在结构强度方面，通风组件的受力部分与门体框体直接连接，不依托玻璃面板承重，避免玻璃长期受附加载荷产生开裂风险；密封结构采用多道胶条设计，在通风组件关闭状态下，能够实现与普通玻璃门一致的密封性能，隔绝室外灰尘、噪音与雨水渗入。这类结构不仅适用于办公室玻璃隔断门，也可用于住宅阳台玻璃门、商业店铺玻璃入户门等场景，在需要保留玻璃门通透采光效果的同时，解决封闭空间的通风换气需求，设计时充分考虑了不同场景下的安装公差，预留了足够的调节余量，能够适配一定范围内的框体尺寸偏差，降低现场安装的适配难度。
