轻量化镂空摩托车传动链轮三维设计

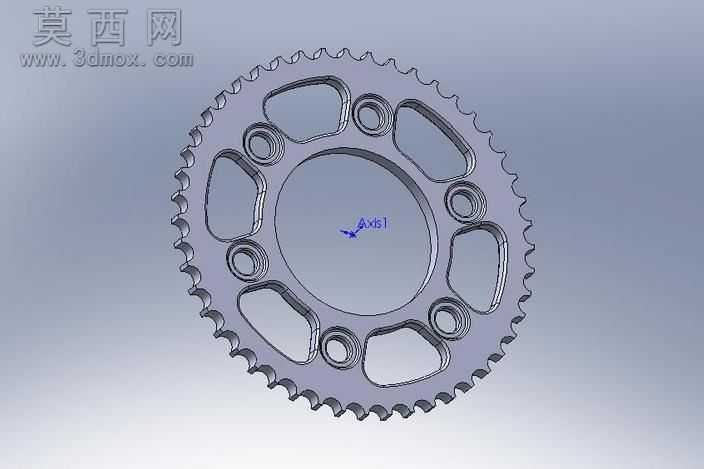

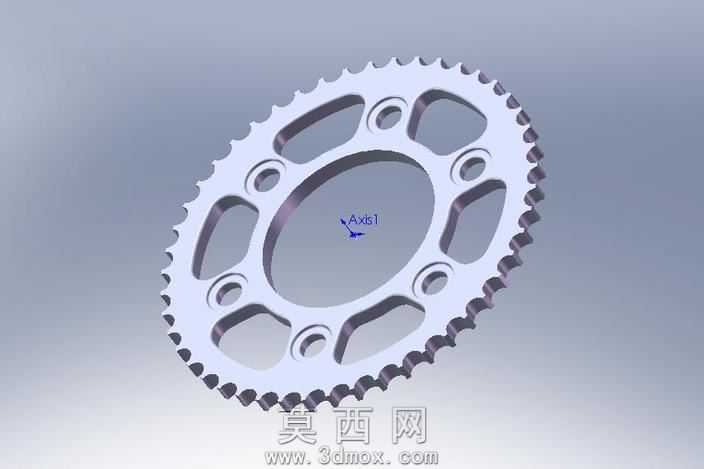

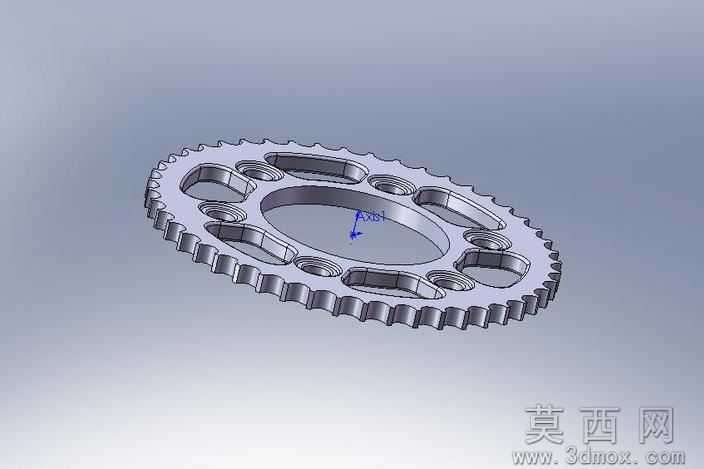

本作品为摩托车传动系统使用的从动链轮三维建模成果，建模过程依托三维参数化设计逻辑完成，首先依据链传动啮合标准确定链轮的基础齿形参数，匹配对应规格链条的节距、滚子直径参数，精准计算齿顶圆、齿根圆、分度圆的尺寸数值，保证齿形轮廓完全符合链传动的啮合要求，避免传动过程中出现卡链、跳齿的问题。模型整体采用盘式结构设计，中心设置大直径安装定位孔，孔周均匀分布六个圆形安装通孔，用于链轮与轮毂的紧固连接，保证装配后的同轴度与连接强度。在轮盘主体结构设计上，采用了对称式镂空减重设计，沿轮盘圆周方向均匀排布六组长条形镂空槽与六组小圆孔交替的结构，在保证链轮整体结构强度、满足传动扭矩承载要求的前提下，最大限度去除轮盘非受力区域的冗余材料，有效降低链轮自身重量，减少传动过程中的转动惯量，提升摩托车传动系统的响应效率。建模过程中对齿部轮廓进行了精细化处理，每一个轮齿的齿面、齿根过渡曲面都做了平滑过渡处理，避免应力集中问题，提升零件的抗疲劳使用寿命；轮盘的所有镂空边缘、安装孔边缘都设置了合理的铸造或机加工圆角，符合实际零件的加工工艺要求，不存在尖锐棱角等不符合生产实际的结构。材质渲染阶段，为链轮赋予了常用的合金钢材质效果，模拟经过表面发黑或镀锌处理的金属质感，调整材质的反光度、粗糙度参数，还原金属零件真实的表面质感，同时通过渲染光影效果突出轮齿的轮廓细节与镂空结构的层次感，清晰展现零件的结构特征。整个设计过程兼顾了链轮的传动功能性、结构轻量化需求与加工工艺可行性，模型结构完整，参数准确，可用于传动结构教学演示、摩托车改装设计参考、机械设计课程案例等场景，能够直观展示链传动部件的结构设计逻辑与轻量化设计思路。
