Ameritool气弹簧端部连接接头结构

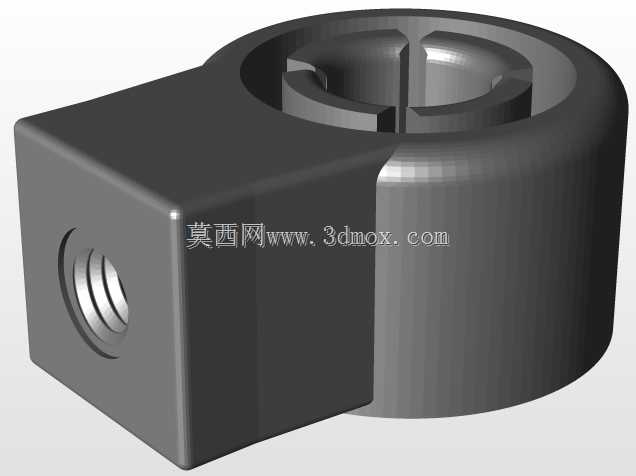

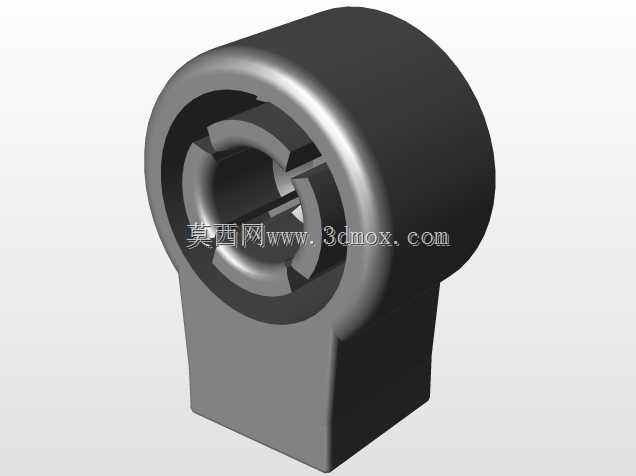

这类气弹簧端接头是气撑杆总成里的核心受力连接件，日常在工业设备舱门开合、自动化设备防护门支撑、物流装备翻盖结构、医疗设备可调支撑臂、家具升降台面这类需要弹性缓冲支撑的场景里随处可见，主要作用是把气弹簧的缸体或者活塞杆端和被支撑构件做可靠铰接，抵消安装面的角度偏差，避免气弹簧工作过程中出现侧向别劲的问题，延长气弹簧的整体使用寿命。从结构设计来看，这个接头采用一体成型的块状基座加环形铰接孔的组合结构，环形铰接孔内部做了分段式的卡槽结构，不需要额外的销轴紧固件，直接可以卡入配套气弹簧端部的球头结构，实现快装式连接，安装的时候只需要对准球头施加轴向压力就能卡入到位，拆卸的时候用平口工具撬动卡槽间隙就能脱出，比传统的螺纹销轴铰接结构装配效率高很多，也不会出现销轴脱落、螺纹锈蚀拆不下来的问题。基座部分的方形块结构是用来和被支撑构件做贴合安装的，安装面做了平整处理，贴合的时候不会出现应力集中，安装孔位的边界尺寸适配常规的Ameritool系列气弹簧安装标准，铰接中心到安装基面的距离经过精准核算，保证气弹簧在整个伸缩行程里，铰接点的运动轨迹不会和周边构件发生干涉，不会出现行程卡滞的问题。做结构设计的时候，这个接头的环形壁厚是按照气弹簧最大额定支撑力的1.5倍安全系数来核算的，卡槽的开口宽度比配套球头的直径小0.8mm，依靠材料本身的弹性变形实现卡紧，同时环形部分的外圆做了圆弧过渡，避免应力集中在根部和基座连接的位置，日常承受交变载荷的时候不容易出现断裂问题。在实际选型适配的时候，要注意这个接头的铰接孔内卡槽尺寸和对应气弹簧端球头的尺寸公差配合，过松会出现连接旷量，开关门的时候会有异响，过紧则会导致装配困难，甚至卡入之后球头无法自由转动，失去铰接补偿角度的作用。安装的时候要保证基座的安装面和被支撑构件完全贴合，紧固螺丝的锁紧扭矩要符合对应规格的要求，不要过紧导致基座变形，影响环形卡槽的卡紧力。这类接头在实际使用中不需要额外的润滑维护，因为卡槽和球头之间是小角度的摆动摩擦，配合面的粗糙度控制在合理范围，长期使用也不会出现过度磨损的问题，适合在没有频繁大角度转动的气弹簧支撑场景使用，相比传统的金属冲压铰接接头，一体结构的强度更高，抗冲击性能更好，在设备运输过程中遇到颠簸振动也不会出现连接松脱的问题。
