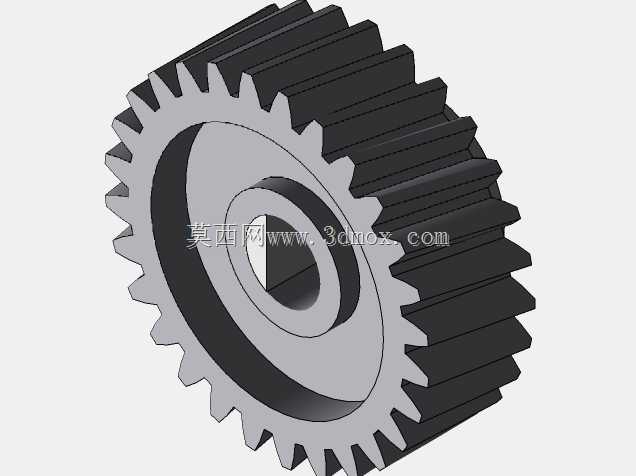

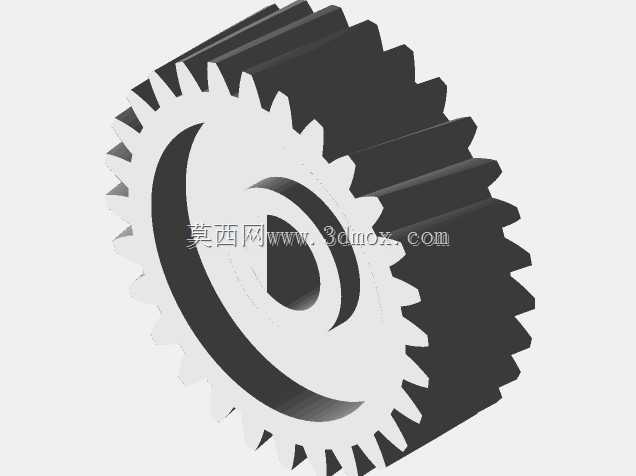

电动滑门传动用双联圆柱齿轮结构

这类双联圆柱齿轮主要应用在商用电动平移滑门、工业自动推拉门的驱动传动链路中，作为电机输出端的核心减速传动零件，承接驱动电机的输出扭矩，通过两级齿圈的齿数差实现减速增扭，匹配滑门运行所需的低转速大扭矩输出特性，保障门体启停平稳、运行无卡滞。从实际工况适配来看，电动滑门的运行负载多来自门体自重、轨道摩擦阻力以及风载附加阻力，该齿轮的大齿圈直接与门体侧的传动齿条啮合，小齿圈与电机输出轴端的主动齿轮啮合，两级传动的齿数配比经过匹配计算，既可以将电机的高转速降低到滑门适配的运行线速度，也能放大输出扭矩，避免电机因负载过大出现堵转烧损的问题。设计层面上，齿轮采用同轴双联一体式结构，两个齿圈与中间轮毂为整体加工成型，省去了分体装配的同轴度误差问题，轮毂中心的通孔为轴安装位，孔壁预留了键槽加工余量，可适配平键连接传递扭矩，避免传动过程中齿轮与轴出现相对打滑。齿形采用标准渐开线圆柱直齿设计，加工难度低，装配时无需额外调整轴向啮合位置，对安装公差的容忍度更高，适配电动滑门这类安装精度不算极高的民用、商用门机场景。从安装边界来看，齿轮的轴向厚度匹配门机驱动盒的内部腔体尺寸，大齿圈的齿顶圆直径经过核算，既保证足够的啮合重合度，也不会与驱动盒内壁、周边的限位开关组件发生运动干涉，小齿圈的齿宽略大于主动齿轮的齿宽，可抵消装配时的少量轴向窜动，保证啮合接触面积始终处于合理区间。实际运行中，直齿结构的传动效率可达98%以上，动力损耗小，同时一体式结构的刚性更强，能承受滑门启停瞬间的冲击载荷，不会出现分体式齿轮常见的连接松动、齿圈错位问题。齿部的加工精度满足普通传动级要求，啮合侧隙控制在合理范围，既不会因侧隙过大导致门体启停出现反向冲击异响，也不会因侧隙过小出现卡齿、运行阻力过大的问题。轮毂部分的厚度经过加强设计，可承受轴传递的径向载荷，避免长期运行后轮毂出现开裂、内孔磨损变形的问题，适配电动滑门日均数十次到上百次的开合使用频率，保障长期运行的结构可靠性。
