西门子S7-1200可编程逻辑控制器结构模型

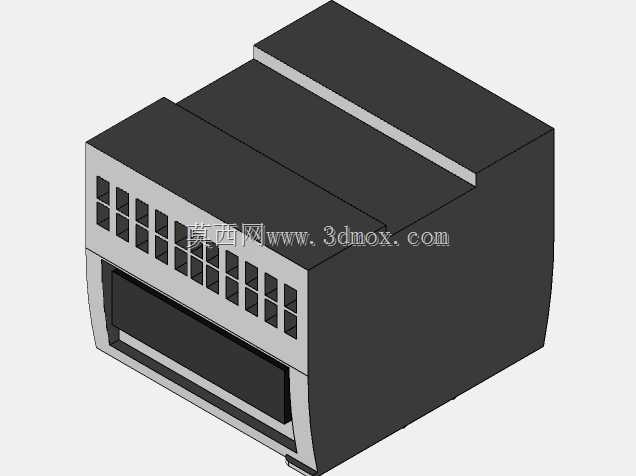

在离散制造生产线、中小型过程控制站点、智能楼宇配电管控、小型单机设备的电气控制系统搭建场景中，这类紧凑型可编程逻辑控制器是核心控制单元，承担着现场信号采集、逻辑运算、执行机构驱动、设备状态监控的核心作用，是整套自动化系统的运算中枢。不同于大型机架式PLC的模块化扩展架构，这款S7-1200系列控制器采用紧凑式一体化机身设计，建模过程中优先还原了设备的实际安装边界与外部接口特征，机身上部的散热格栅区域按照实际开孔的排布规律做了等比例还原，每一组格栅的间距、开孔深度都参考实物的散热需求做了对应设计，保证模型在用于电气柜布局仿真时，能够准确预留散热间隙，避免后期实际安装时出现散热空间不足的问题。机身前部的端子区域与状态指示灯排布完全匹配实物布局，建模时特意区分了端子排的插拔结构与指示灯的透光区域特征，方便工程师在做电气柜三维布线时，能够准确预判接线空间，预留足够的线缆弯曲半径，避免出现线缆与柜门、线槽干涉的问题。从设计思路上，这款模型没有做过度的内部结构细节还原，而是把建模精度集中在外部安装尺寸、接口位置、外形轮廓这些对布局设计有实际参考价值的部分，设备的安装卡扣位置、DIN导轨安装槽的尺寸都按照实际安装标准做了匹配，能够直接导入电气柜装配模型中做干涉检查，不需要二次调整安装基准。设备的侧面扩展接口位置也做了准确还原，当需要搭配信号扩展模块做系统扩容时，可以直接在模型上拼接对应扩展模块，模拟实际安装后的整体尺寸，提前核算电气柜内的安装空间余量。在实际工程应用中，这类紧凑型PLC常被用于小型输送线控制、单机冲压设备逻辑管控、恒温恒湿机组的运行控制、小型水处理站点的信号采集与控制，模型的外形尺寸完全匹配实物的安装规范，底部的导轨安装结构可以直接卡装在标准35mmDIN导轨的模型上，和电气柜内的断路器、接触器、继电器等元件的排布仿真完全适配，不需要额外调整安装坐标。机身前部的通讯接口位置也做了对应标识区域的还原，方便工程师在布线仿真时预留通讯线缆的插接空间，避免出现线缆弯折角度过大影响通讯稳定性的问题。建模过程中特意对机身的棱角做了符合实际注塑外壳的圆角处理，没有采用生硬的直角结构，还原了工业塑料外壳的实际工艺特征，同时对机身表面的分模线位置做了细节刻画，让模型的外观还原度更贴近实物，在做项目方案展示时能够更直观地呈现电气柜内的元件排布效果。
