阶梯轴式传感检测元件结构设计

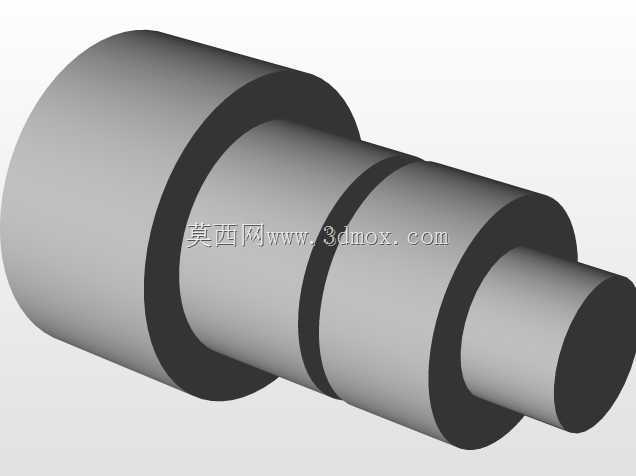

　　该阶梯轴式传感检测元件的结构设计，核心围绕工业现场的安装适配与检测稳定性展开，整体采用同轴多阶圆柱的轴类构型，从大直径端到小直径端逐级收窄，各轴段之间以轴肩形成明确的轴向定位边界。这类结构常被用于旋转设备的转速、位置或位移检测场景，大直径端可作为安装贴合面，抵靠设备壳体的安装基准面，保证元件轴向位置固定，避免运行过程中出现窜动影响检测精度；中间各轴段可适配不同内径的轴承、隔套或安装支座，小直径端则可直接伸入被测旋转部件的检测区域，与被测齿盘、凸台或标记位保持设定的检测间隙。从设计思路来看，多阶梯的构型并非单纯为了外形变化，每一段轴径都对应明确的装配约束：最粗的轴段外径最大，既承担安装定位的作用，也可在内部预留传感电路的布设空间，

　　避免元件整体过长导致刚性不足；相邻轴段的直径差形成的轴肩，可直接作为轴承内圈的轴向定位面，省去额外的定位套零件，减少装配累积误差；最细的末端轴段长度经过匹配，可保证检测端与被测件的距离处于传感元件的有效检测区间内，同时不会与周边旋转部件发生运动干涉。在安装边界方面，该元件的整体径向尺寸由最大轴段决定，安装时需在设备壳体上开设对应直径的安装孔，孔位与轴段采用间隙配合，便于拆装维护；轴向安装尺寸则由各轴段的长度累加决定，安装后大端端面与壳体表面贴合，小端伸出长度需根据被测部件的实际位置调整，若伸出过长会导致检测端与被测件碰撞，伸出过短则会超出有效检测距离，造成信号丢失。这类轴式传感元件在实际产线中，常配套于电机输出端、输送机滚筒轴端、

　　机床主轴旁侧，通过感知轴上标记件的位置变化，将机械位移转化为可采集的电信号，为设备的转速闭环控制、位置定位、启停触发提供检测依据。结构设计上各轴段保持较高的同轴度要求，若同轴度偏差过大，会导致检测端与被测件的间隙周向不均，进而出现信号波动、检测失真的问题；各轴段的过渡处采用圆角过渡，可降低应力集中，提升元件在设备振动环境下的结构强度，避免长期运行出现轴段断裂的情况。相较于法兰式、方形壳体的传感元件，这种轴式构型占用径向空间更小，可直接嵌入设备的轴系预留空间中，无需额外设计复杂的安装支架，尤其适合安装空间紧凑、轴系周边布局密集的工业设备，在装配时只需沿轴向穿入安装孔，锁紧大端的固定件即可完成安装，大幅降低现场装配的复杂度。
