槽轮式间歇传动执行构件结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:296194
  • 槽轮式间歇传动执行构件结构设计

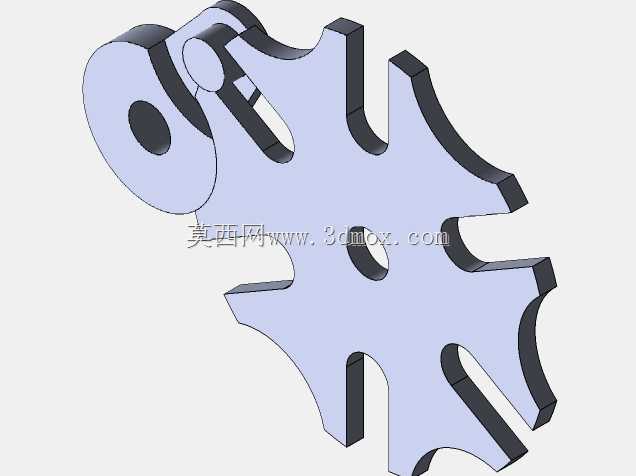

这类带多组弧形锁止面与径向驱动槽的盘状构件,是间歇传动机构里的核心从动件,常配套圆柱销驱动盘使用,在汽车生产线的步进输送、减速机配套的工位转位、包装设备的定距送料场景中应用广泛,能将驱动端的连续回转运动转化为从动端的单步间歇回转,满足工位切换、定距送进这类需要间歇性动作的工况需求。从结构设计逻辑来看,构件上的外凸弧形锁止面是核心定位结构,当驱动盘上的圆柱销脱离径向槽的阶段,锁止面会与驱动盘上的对应凹弧面完全贴合,避免从动件出现非预期的窜动,保证工位停留阶段的位置精度,锁止面的圆弧半径需要与驱动盘的定位凸台半径做公差匹配,径向间隙控制在0.02-0.05mm区间,既不会出现卡滞,也能避免停位时的晃动。构件上开设的多组径向驱动槽,槽型为等宽矩形槽,槽宽与驱动销的直径做间隙配合,槽的端部做了圆弧过渡,避免驱动销进入和脱离槽体时出现刚性冲击,槽的数量直接决定了单次驱动的回转角度,比如图中六组槽的结构,对应单次驱动的转位角度为60度,可根据实际工位数量调整槽的数量与分布角度。构件左侧的同轴凸台是安装定位基准,凸台中心开设的通孔用于穿装支撑转轴,凸台的外圆面与安装座的轴承内圈配合,保证构件回转时的同轴度,凸台的轴向长度需要匹配安装座的轴承位深度,避免轴向窜动。从安装边界来看,这类构件的外轮廓最大回转半径需要根据设备内部的安装空间确定,要保证回转过程中不会与周边的机架、送料轨道、检测元件发生干涉,构件的厚度需要匹配驱动销的有效接触长度,保证驱动销在槽内全程接触,不会出现脱槽的情况。设计这类构件时,还需要考虑槽口与锁止面的衔接处做微小的倒角处理,减少驱动销切入时的磨损,构件的材质常选用45号钢做调质处理,表面做发黑防锈,高速工况下可选用合金钢做渗碳淬火,提升槽面与锁止面的耐磨性能,延长构件的使用寿命。这类间歇传动构件相比棘轮机构,传动过程更平稳,冲击噪音更小,停位精度更高,适合中高速的间歇转位工况,在自动化装配线、多工位加工设备中是非常常用的传动执行零件。
