三菱Q系列QG60虚拟模块三维结构

在自动化产线的电控柜布局设计阶段，这类PLC虚拟模块的三维模型往往是结构工程师最先调用的元件之一，它不需要承载实际的电路运算功能，却在整个Q系列PLC的机架排布中起到关键的占位与槽位填充作用。做过整柜三维布线的工程师都清楚，三菱Q系列基板的槽位间距是固定的，每个模块的安装卡扣位置、插拔导向槽的尺寸都有严格的公差要求，如果在设计阶段没有准确的模块模型占位，后续预留的走线空间、柜门开合安全距离、相邻模块的散热间隙都可能出现偏差，轻则现场安装时模块插装干涉，重则整柜布线完成后发现维护时无法顺利插拔模块，需要重新调整走线甚至返工柜体结构。

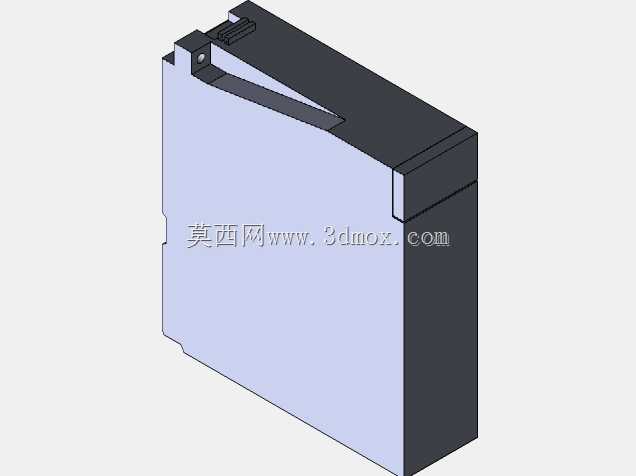

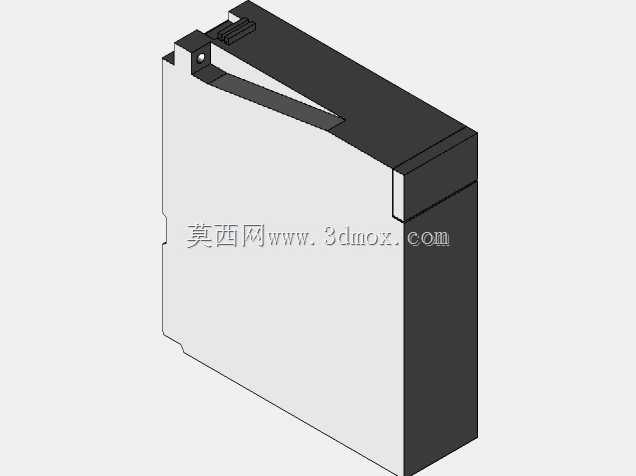

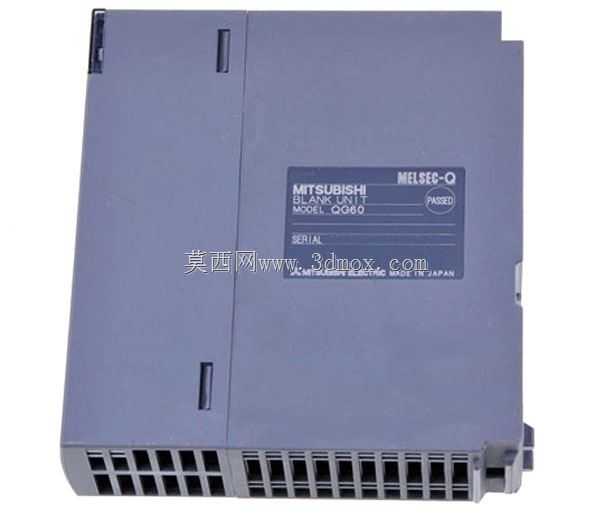

这款QG60虚拟模块的外形完全遵循三菱Q系列标准模块的尺寸规范，主体采用长方体立式结构，正面上部预留了标识铭牌的安装区域，下部做了与实际功能模块一致的散热凹槽造型，模块两侧的导向滑轨尺寸与Q系列基板的卡槽完全匹配，安装时的卡扣位置、插拔受力点都和真实模块保持一致。设计这类模型的时候，不需要还原内部的电路板结构，重点要把外部的安装边界做准确：模块的总宽度要严格对应单槽位的占用宽度，深度方向要考虑到后部接插件的预留空间，不能让模型后部和基板安装面出现干涉，顶部的提手结构也要按照真实尺寸还原，方便在三维布局里模拟模块插拔的维护操作路径。

从实际应用场景来看，这类虚拟模块通常用在两种情况：一是整柜PLC配置时预留后续扩展的空槽位，用虚拟模块占位可以让整个机架的排布更规整，避免空槽位裸露影响防护性能；二是在做三维方案演示的时候，完整的模块排布能让客户更直观地看到整个电控系统的配置规模，不需要在空槽位处做额外的文字说明。建模过程中要特别注意模块边角的倒角尺寸，还有正面标识区域的凹陷深度，这些细节虽然不影响安装，但能让整个电控柜的装配模型更贴近真实效果，在做方案渲染或者干涉检查的时候，不会因为模型过于简化出现误判。另外模块底部的定位凸台尺寸也要精准，这个位置是和基板槽位定位的关键结构，尺寸偏差超过0.5mm就可能在虚拟装配时出现无法卡入卡槽的问题，影响整个装配体的配合精度。
