生物质锅炉房成套管线设备布局设计

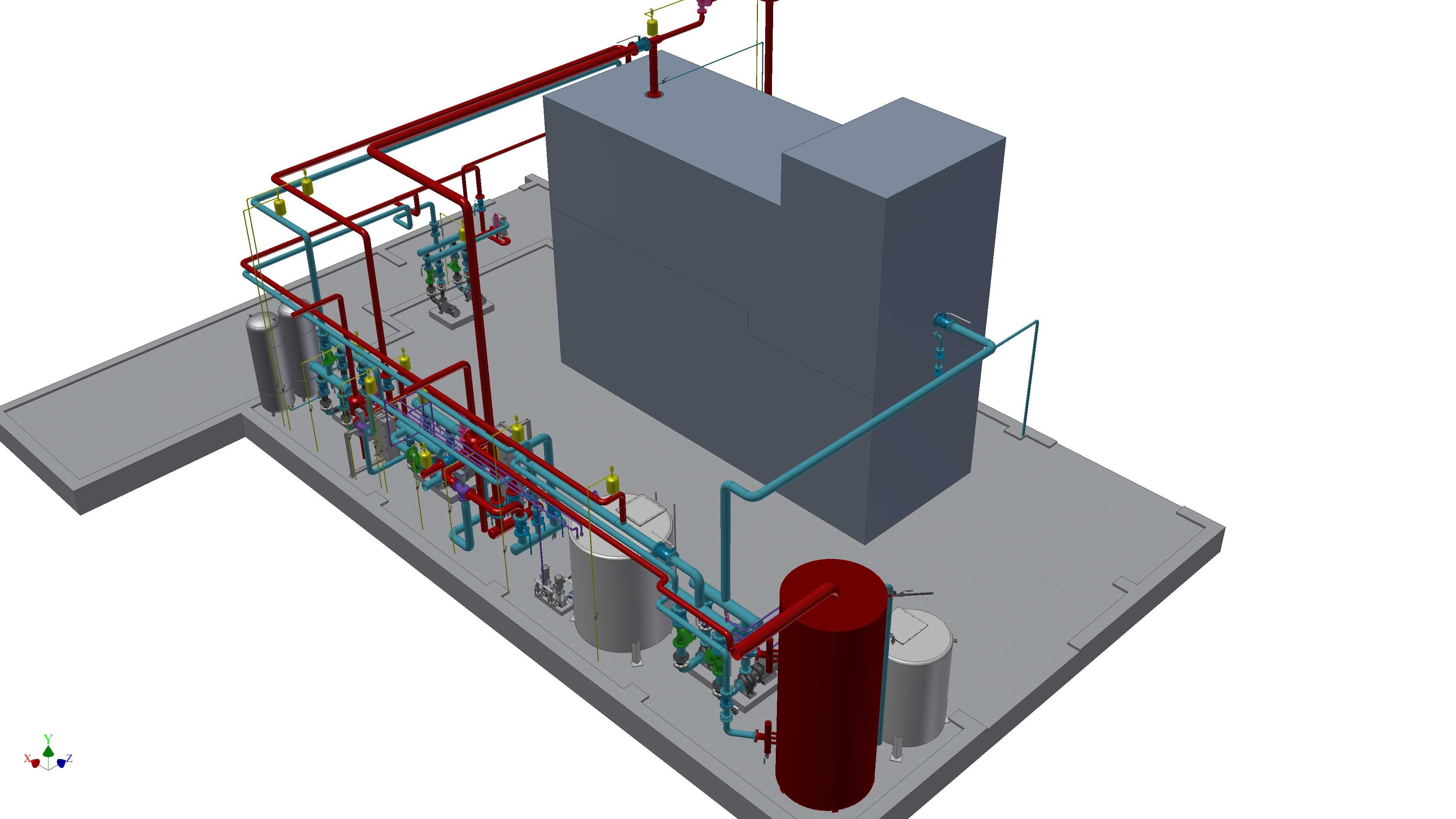

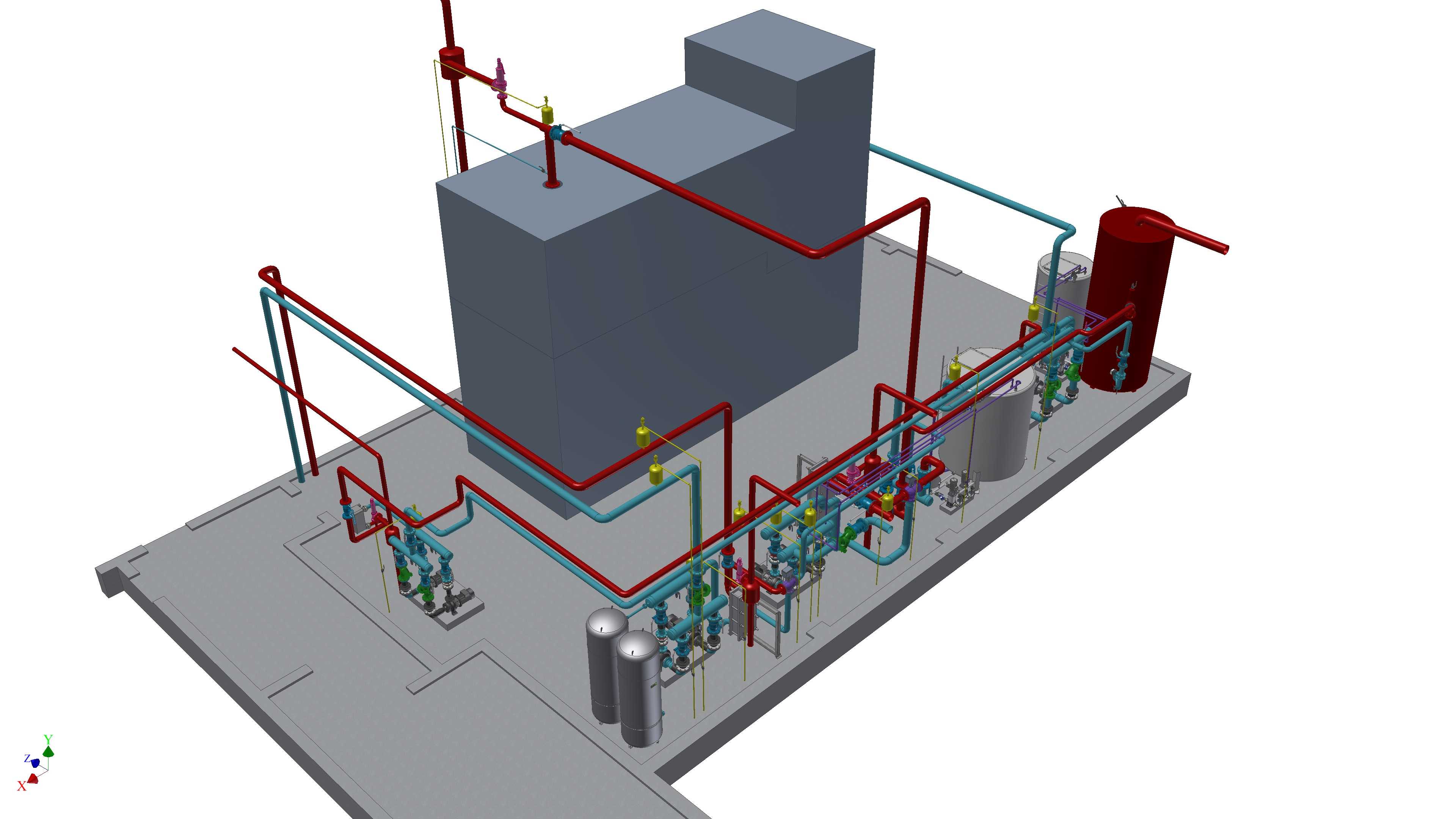

这套三维布局方案针对中小型工业厂区、集中供暖片区的生物质锅炉房搭建需求设计，完整还原了锅炉房内核心设备、工艺管线、辅助罐体的空间排布逻辑，可直接用于现场安装交底、管线碰撞校验、施工方案推演场景。从实际用途来看，整套系统承担生物质燃料的燃烧换热、高温介质输送、水质处理存储、运行参数调控的全流程功能，区别于传统燃煤锅炉房的布局逻辑，设计阶段充分考虑了生物质燃料进料、灰渣清运的操作空间，同时兼顾日常巡检、设备检修的通行需求。设计过程中优先梳理了介质流向逻辑：红色管线对应高温热水/蒸汽输送主回路，从锅炉主体顶部接出后沿架空支架排布，依次接入分水缸、换热单元后通过回水管道回到锅炉下部接口；青色管线对应水处理、冷却水及排污回路，连接软化水罐、补水泵、排污扩容器等辅助设备，所有管线的转弯半径、支吊架点位都按照热力管道安装规范预留了操作余量，避免现场施工时出现管线打架、检修空间不足的问题。核心锅炉主体采用低位布置方案，安装基础高出机房地面150mm做防水隔潮处理，设备周边预留不小于1.2m的检修通道，炉前进料区域预留2m的操作空间满足燃料上料、炉门检修的需求；旁侧的立式储料罐、软化水罐按照介质输送距离最短原则排布，罐体之间预留阀门操作、仪表校验的操作空间，所有罐体的安装地脚点位都在模型中做了明确标注，可直接对接土建基础施工图纸。管线排布阶段做了分层处理：大口径主输送管线布置在管廊上层，小口径辅助管线、仪表控制线布置在管廊下层，不同压力等级的管线之间预留足够的安全间距，所有阀门的安装位置都对齐巡检通道方向，方便运行人员日常操作、抄表。整套布局充分考虑了锅炉房的通风、泄爆要求，锅炉顶部与机房顶板之间预留足够的排烟管线安装空间，侧方的管线排布避开泄爆口区域，不会影响应急状态下的泄爆通道畅通。
