8吨拖车气动制动管路系统结构设计

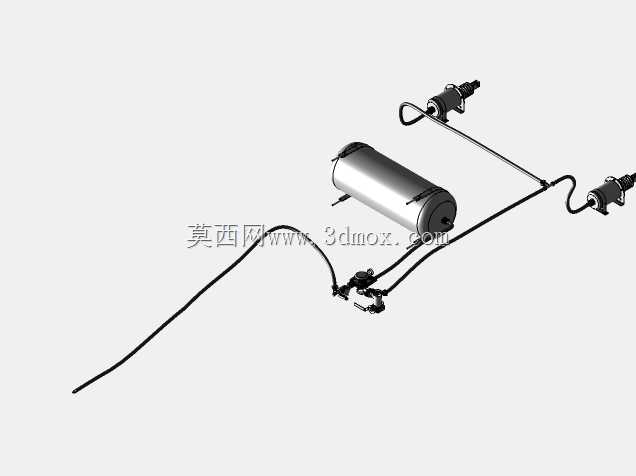

这套气动装置主要适配8吨级拖挂类车辆，核心作用是为拖车提供稳定可靠的气压制动动力输出，在公路货运拖挂、厂区物料转运拖挂、工程作业配套拖挂等场景中，承担主车与拖车之间的制动动力传递、气压存储、制动动作执行的核心功能。从结构设计逻辑来看，整套系统采用模块化布局思路，核心储气筒采用卧式圆柱结构，筒身两端采用冲压封板焊接成型，预留的安装支脚直接匹配拖车底盘纵梁的通用安装孔位，安装时无需额外改制底盘结构，筒身的轴向长度、径向直径都经过空间校核，避开了底盘板簧运动行程、轮胎跳动边界，不会在车辆行驶过程中出现运动干涉。气路管路的走向完全贴合底盘横梁的布置路径，采用硬管弯折成型搭配局部柔性软管的组合方案，硬管部分通过管卡固定在底盘梁体上，避免车辆行驶过程中管路晃动磨损，在连接制动阀、接头分气的位置采用耐高压柔性软管，抵消车辆行驶过程中底盘形变、部件相对位移带来的管路拉扯力，防止管路断裂漏气。整套系统的接口全部采用挂车通用的气动接头规格，可直接匹配主流主车的气路输出接口，无需额外转换接头。设计过程中充分考虑了不同工况下的使用可靠性，储气筒的容积经过制动次数校核，可满足连续多次制动的气压储备需求，即使主车气路短暂断供，储备气压也能支持完成3次以上有效制动，避免突发状况下制动失效。各个阀件的安装位置都预留了足够的操作空间，后期维护时可直接拆卸检修，无需拆解周边其他底盘部件。管路弯折处全部采用大圆弧过渡，避免气路流动阻力过大导致制动响应滞后，整套系统的安装边界完全适配8吨级拖车的底盘空间，所有外露部件都做了防磕碰的位置优化，在非铺装路面行驶时也不会被飞溅的碎石击打损坏。制动触发时，气压从主车通过管路输入，经过控制阀分配到各个制动气室，响应延迟控制在工程允许的合理范围内，可保证主车与拖车制动动作同步，避免出现制动推头、甩尾的风险。
