折叠式农田镇压辊作业装置结构设计

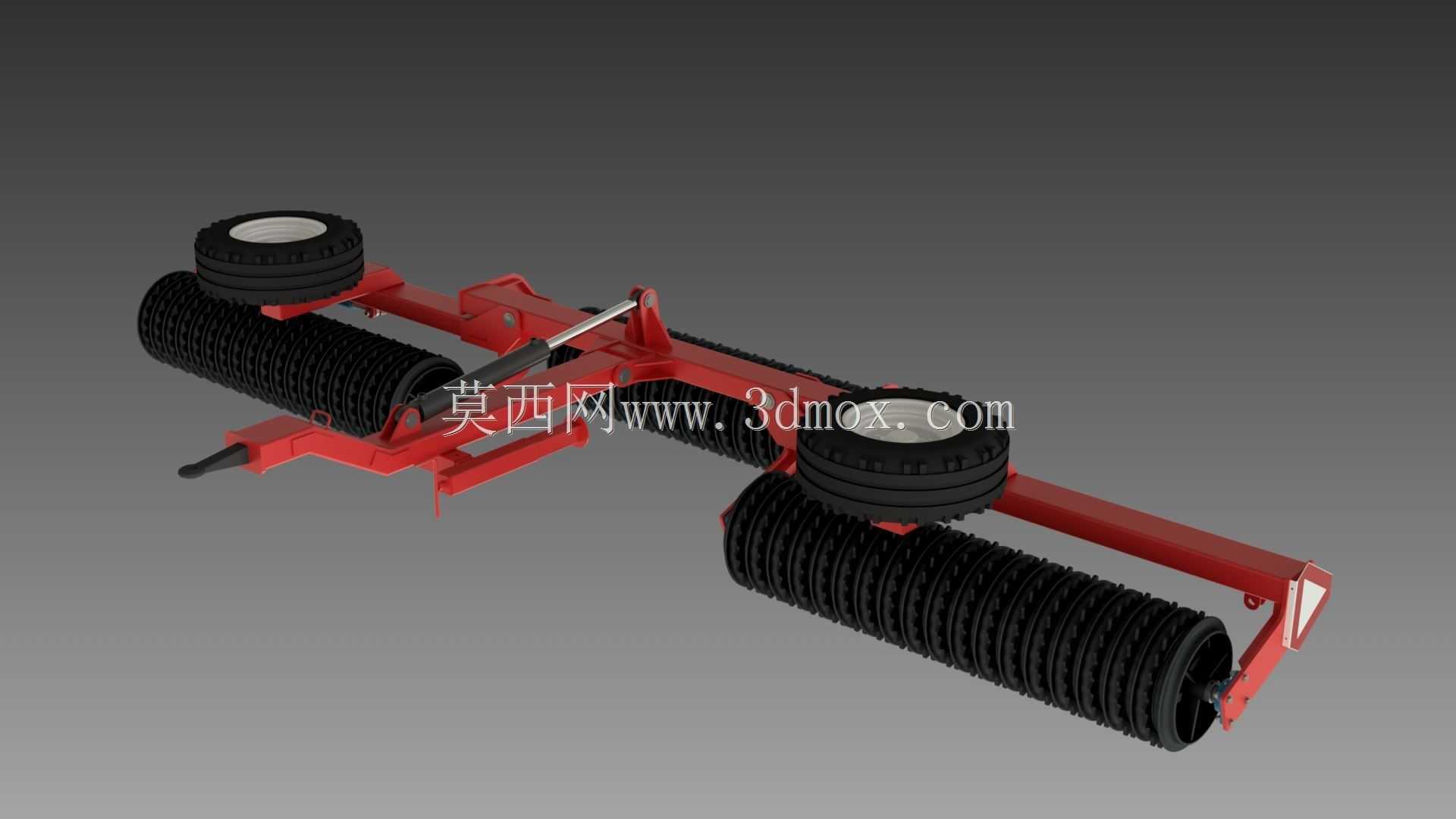

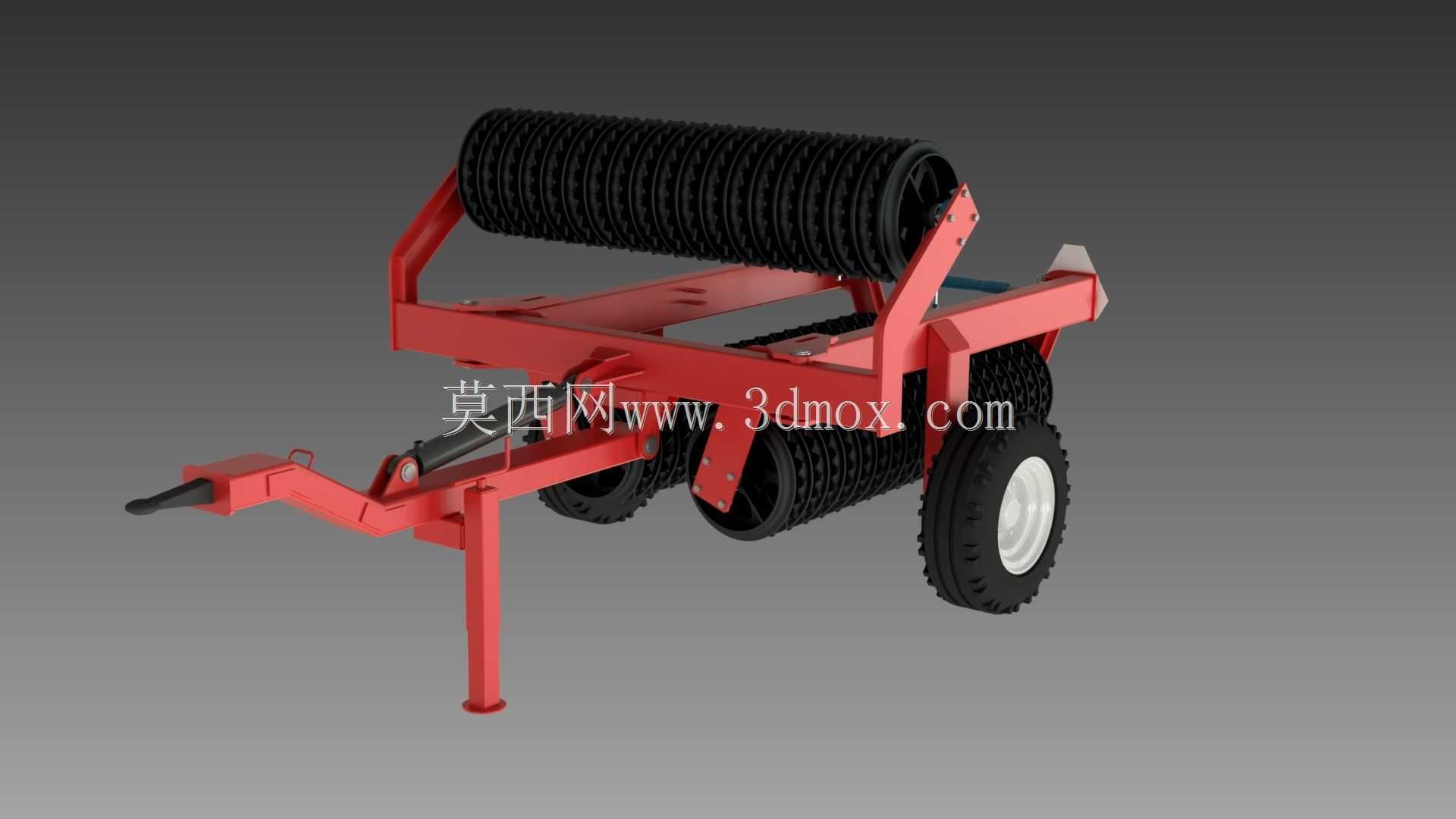

这套折叠式镇压作业装置主要适配大马力拖拉机后悬挂使用，针对东北、西北规模化大田种植的播后压实需求设计，解决宽幅作业设备转场运输超宽、单段辊体接地压力不均的常见问题。整体采用左右对称折叠结构，作业状态下展开幅宽可覆盖12米以上播种带，转场时通过两侧液压油缸驱动外侧辊段向上翻折，整机运输宽度控制在2.5米以内，符合乡村道路通行的尺寸边界要求，不需要额外拆解即可完成地块转移。机架主体采用矩形钢管焊接成型，主挂接端符合标准三点悬挂尺寸，可直接匹配多数国产及进口大马力拖拉机的后悬挂接口，挂接销孔位置预留了20mm的调节余量，适配不同悬挂下拉杆间距的机型，安装时仅需对准销孔插入锁销、连接液压油管即可完成挂接，不需要额外改装拖拉机结构。辊体采用分段式设计，每段辊面带有等距分布的凸棱结构，作业时既可以将播后的表层土壤压实，减少土壤孔隙度避免跑墒，凸棱形成的浅沟还能在降雨时引导径流，减少地表径流冲刷造成的土壤流失，同时避免平辊压实后表层土壤板结影响幼苗出土。每段辊体两端采用密封式轴承座，内置防尘密封圈，可阻挡田间泥沙进入轴承内部，延长维护周期，轴承座与机架之间采用浮动连接结构，作业时可随地形起伏上下微调，保证整个辊幅范围内接地压力一致，不会出现局部漏压、压力过大压碎种子的问题。机架上配置的四个行走轮为橡胶充气轮胎，转场状态下辊体抬升后由行走轮承载整机重量，避免长距离转场时辊体与硬化路面摩擦造成辊面磨损，作业状态下行走轮随辊体一同下降，不接触作业地表，不会影响压实效果。液压管路采用高压耐油胶管，折叠动作的油路与拖拉机后输出液压阀组匹配，油缸带有液压锁结构，运输状态下可锁定折叠位置，避免行驶过程中辊段意外下落引发安全事故。整机结构重心经过优化，挂接后拖拉机前后轴荷分配在合理范围内，不会出现翘头问题，作业时行驶速度可控制在8-12km/h，压实作业效率远高于传统窄幅镇压设备，适配规模化农场的小麦、玉米、大豆等旱作作物播后镇压工序，也可用于苗期镇压控旺，抑制作物徒长。
