改进型槽轮间歇传动机构结构设计

槽轮间歇传动机构常被应用在需要实现周期性间歇转位的工业场景中，比如多工位自动化装配线的转台驱动、包装机械的工位切换、轻工设备的间歇送料环节，这类机构不需要复杂的电控程序配合纯机械结构就能实现精准的步进动作，相比棘轮传动运行平稳性更好，冲击载荷更小，适合中低速的间歇传动工况。

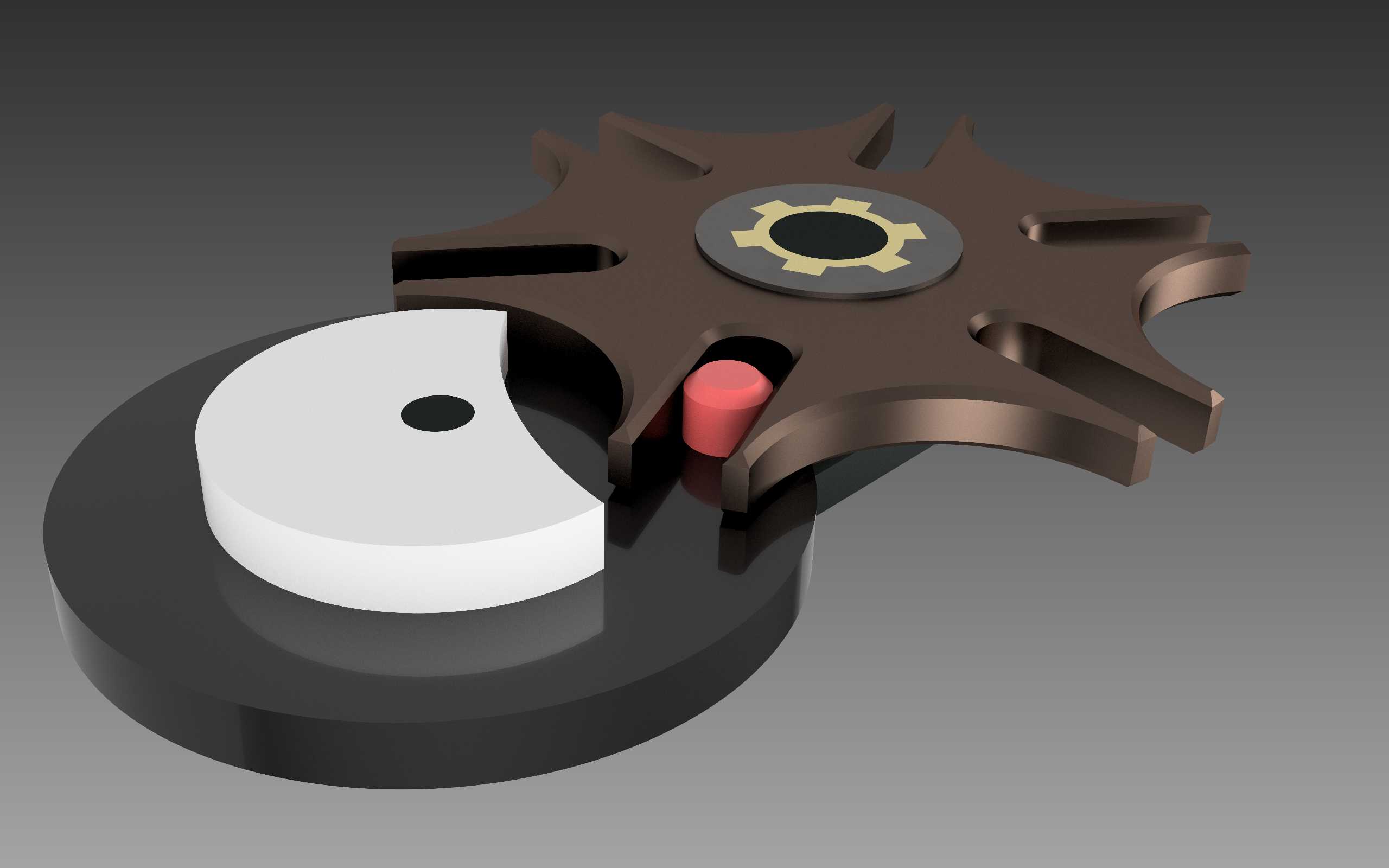

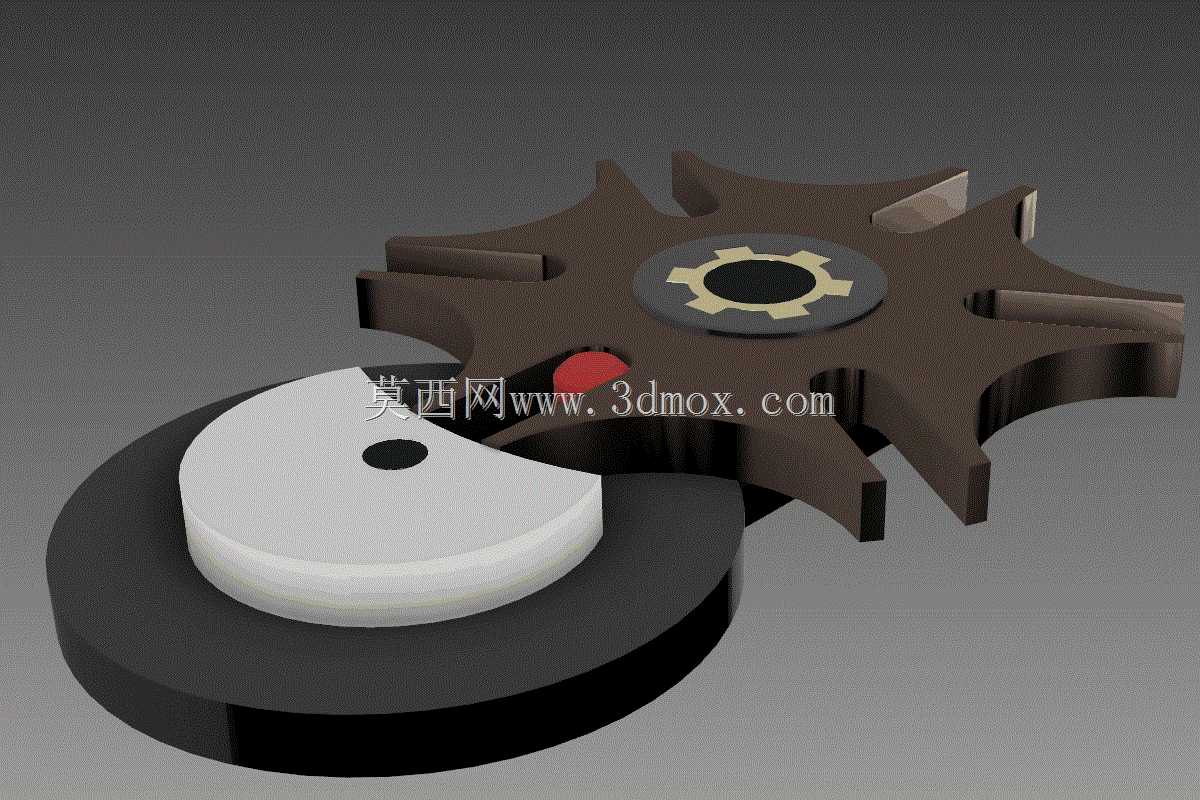

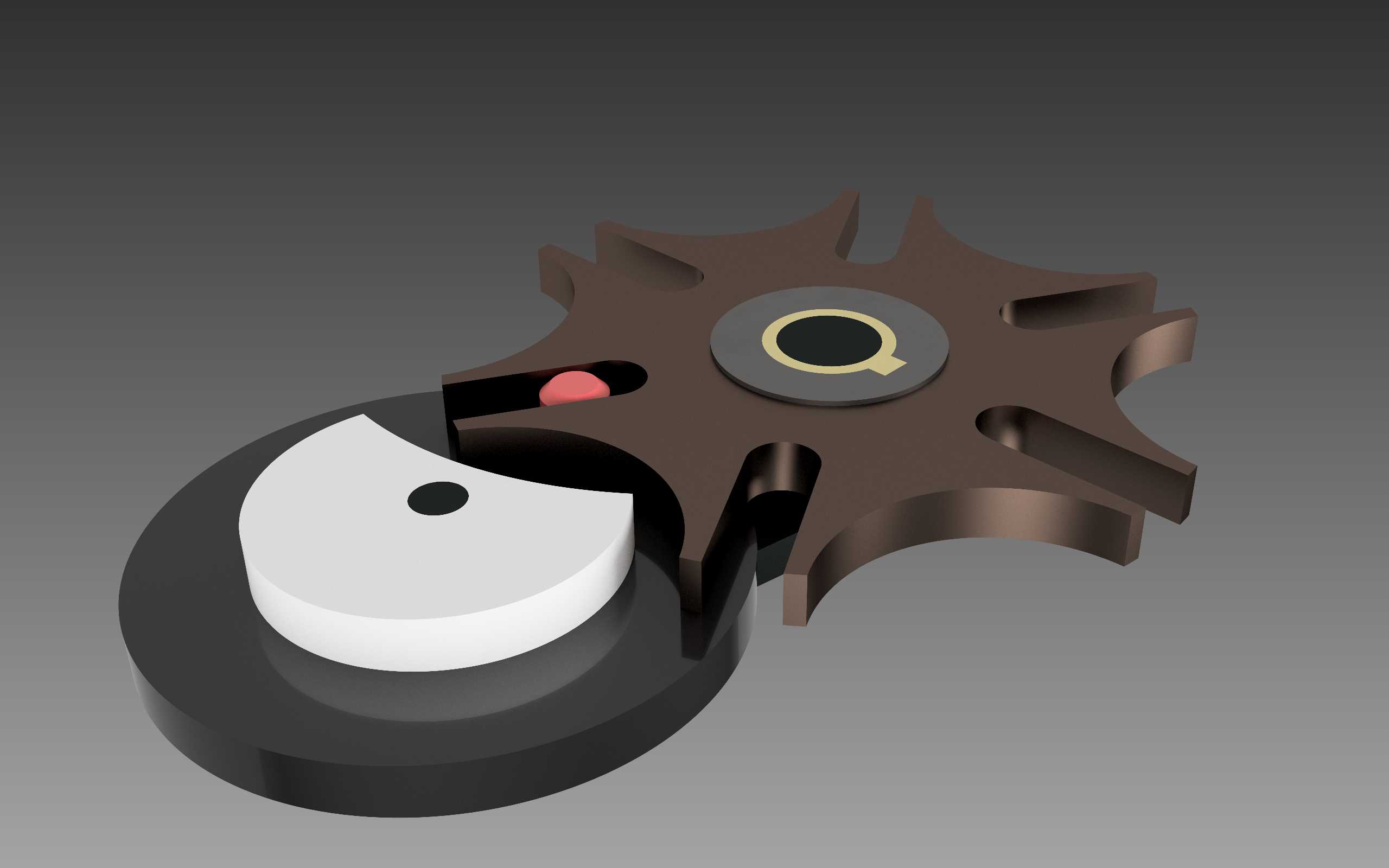

这套改进型的槽轮机构在传统外槽轮结构基础上做了结构优化，主动拨盘采用了带锁止弧的一体式结构，拨盘上的圆柱销在进入槽轮径向槽时能平滑带动槽轮转动，当圆柱销脱离径向槽后，拨盘上的凹形锁止弧会和槽轮上的凸形锁止弧完全贴合，将槽轮可靠锁止在固定工位，避免工位偏移。槽轮部分采用了六槽的结构设计，对应主动拨盘每旋转一周，槽轮完成一次60度的步进转位，相比常见的四槽结构，单步转位角度更小，工位排布更灵活，同时传动过程中的角加速度变化更平缓，能有效降低机构运行时的振动和噪音。

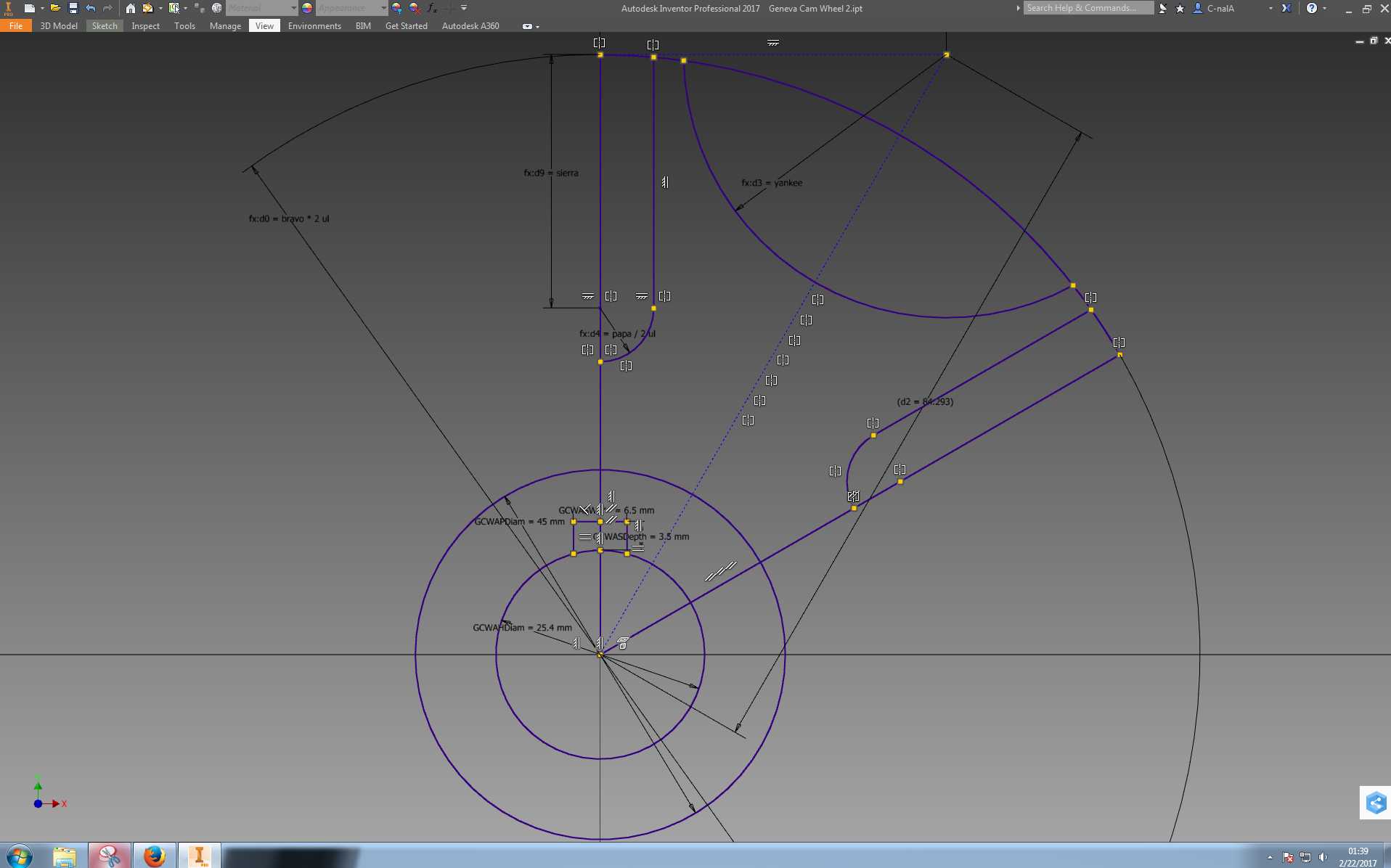

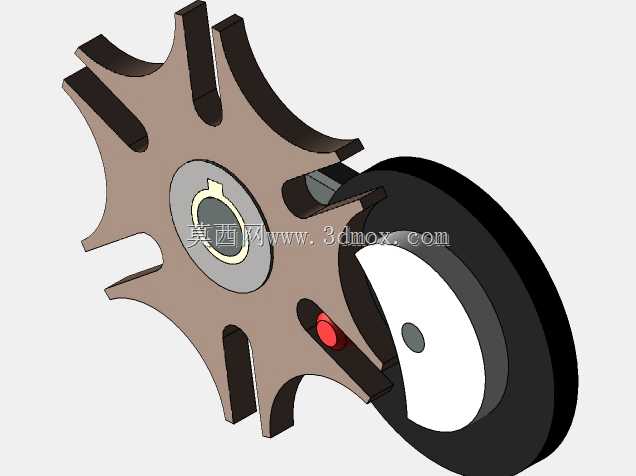

设计过程中重点优化了拨销和槽轮槽口的接触轮廓，将槽口处的尖角做了微小的圆角过渡处理，避免长期运行过程中出现应力集中导致的槽口崩裂问题，同时调整了锁止弧的配合间隙，既保证锁止状态下槽轮不会出现窜动，又避免配合过紧导致的卡滞磨损。主动拨盘的驱动轴孔和槽轮的支撑轴孔都采用了标准的圆柱孔设计，轴孔中心距经过精准核算，保证拨销进入和脱离槽轮径向槽时的位置刚好处于槽轮的运动死点位置，避免出现刚性冲击。

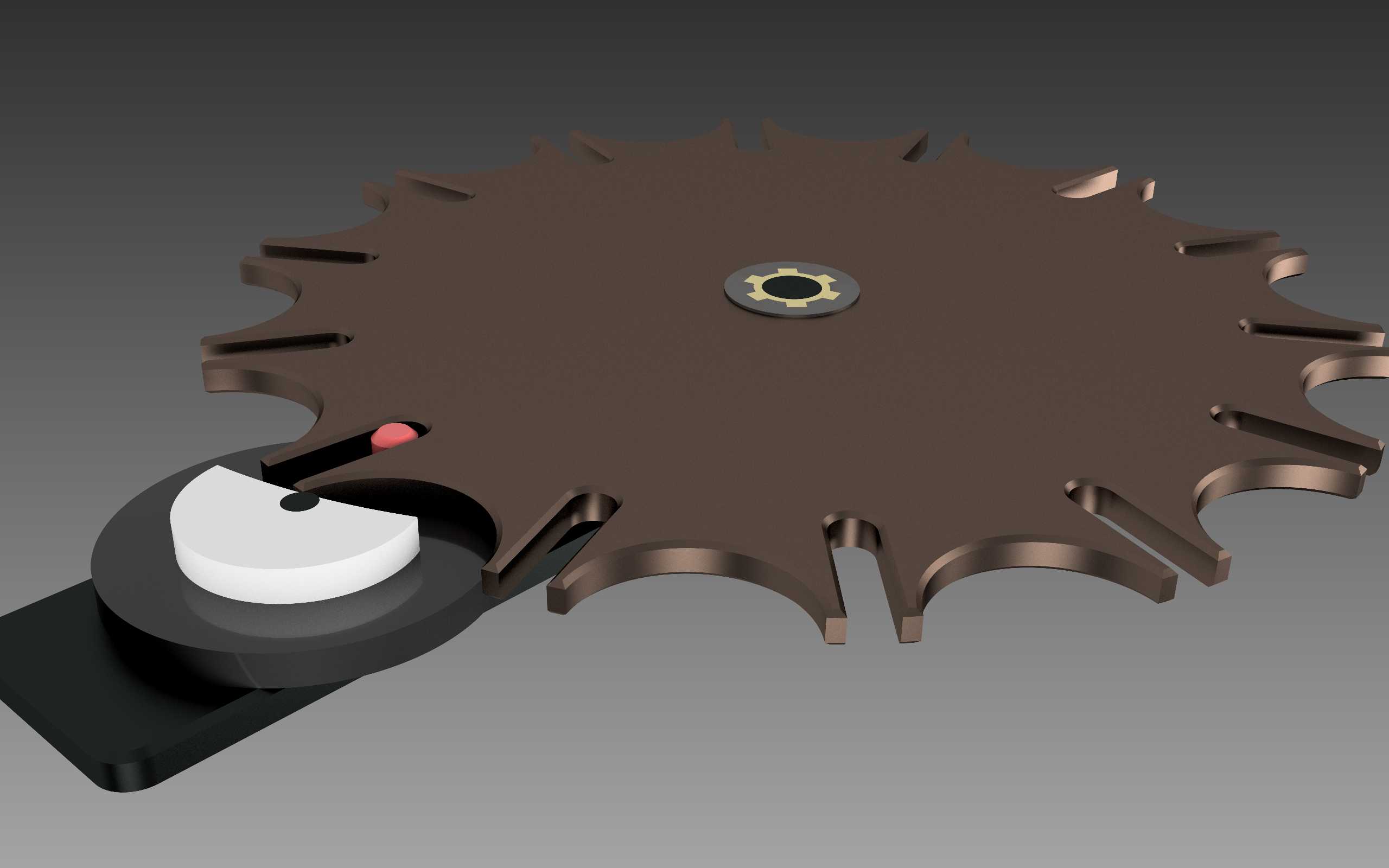

从安装边界来看，整套机构的轴向厚度控制在紧凑范围内，径向轮廓没有突出的尖锐结构，安装时只需要保证主动轴和从动轴的平行度误差在允许范围内，就可以实现稳定运行，不需要额外添加复杂的辅助定位结构。机构的所有传动接触面都预留了润滑脂存储的微小间隙，日常维护时只需要定期在接触面涂抹润滑脂就可以保证长期运行的可靠性，适合在常规的工业车间环境下使用，不需要特殊的防尘防水防护就可以满足大部分通用工况的使用需求。在实际选型应用时，可以根据需要的工位数量调整槽轮的槽数，也可以通过改变拨盘上拨销的数量来调整槽轮的步进频率，适配不同的生产节拍需求。
