工业作业用框架式登高操作平台结构设计

　　这类框架式登高操作平台，在生产现场的应用场景覆盖非常广，从生产线边的设备运维登高、仓储区域的高位理货作业，到工装夹具的高位装配辅助、检测工位的高位操作支撑，都能看到这类结构的身影。不同于固定式的大型钢平台，这类分体式的梯台组合结构，最大的优势是可以根据作业点位的实际分布灵活排布，不需要做复杂的地面预埋固定，在多品种小批量的离散制造车间里，适配性远高于一体式登高设备。

　　从实际用途来看，这类平台核心是为作业人员提供稳定的高位作业支撑面，替代传统的直梯、人字梯在长时间高位作业场景下的使用——直梯无法提供站立作业的平面，作业人员长时间操作容易疲劳，人字梯的支撑范围有限，无法携带较重的工具或工件在高位停留，而这类带框架护栏的平台，作业面四周有围护结构，站立区域的有效宽度能满足单人携带工具转身操作的需求，部分加宽款的平台甚至可以临时放置小型工装盒、待装零件，减少作业人员上下攀爬取件的频次。

　　功能特性上，整个结构采用型材拼接的框架式设计，没有复杂的钣金折弯或铸造件，所有受力杆件都采用标准型材加工，后期维护更换配件不需要开模定制，现场配钻就能完成维修替换。支腿部分采用外斜式支撑设计，支撑点的跨距大于顶部作业面的轮廓尺寸，从结构力学上降低了侧翻风险，即使作业人员在平台边缘位置操作，整体重心也能落在四个支腿的支撑包络范围内。梯段的踏步采用等间距排布，踏步面做了防滑结构处理，避免作业人员上下时脚底打滑，顶部平台的护栏高度符合高位作业的防护要求，横杆间距能防止人员意外跌落，同时不会遮挡作业视线。

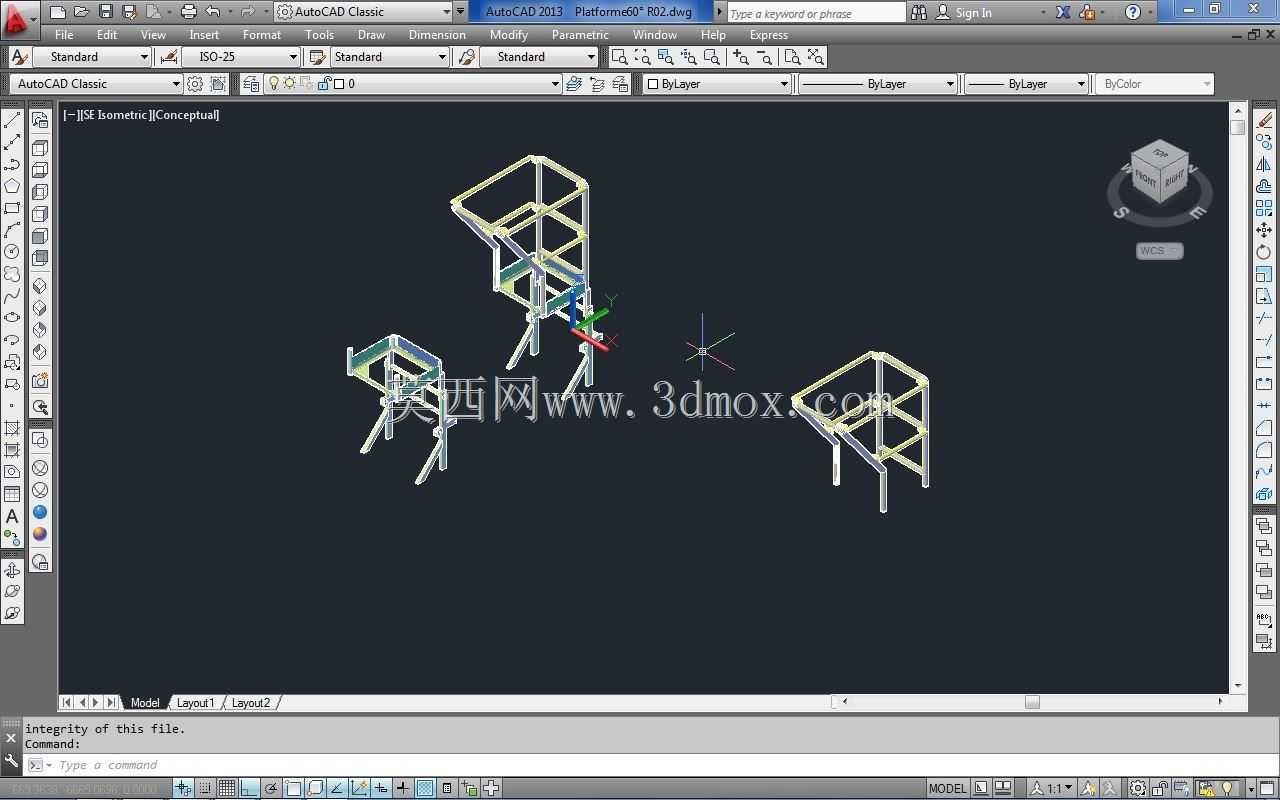

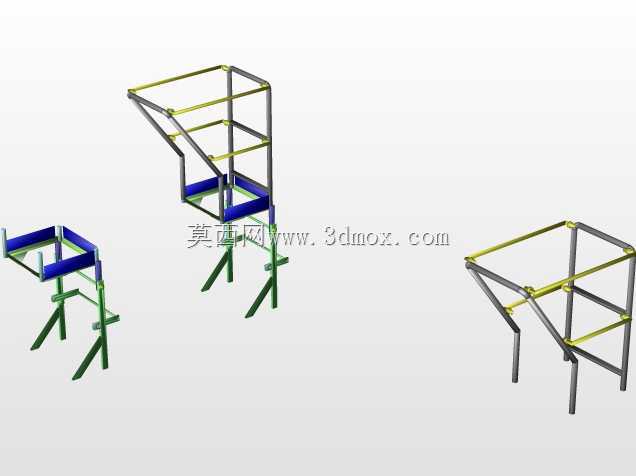

　　设计思路上，首先是优先保证结构的刚性，在型材选型阶段，就根据平台的额定承载（常规单人作业带工具按150kg动载计算）做了受力校核，主框架的型材截面满足满载情况下的挠度要求，不会出现人员站上去框架明显晃动感的问题。其次是考虑现场的转运灵活性，整个平台的重量控制在人工辅助小叉车就能转运的范围内，不需要动用行车等重型起重设备，车间调整布局时可以快速移位。另外在结构拆分上，将不同高度的梯台做成独立单元，既可以单独作为小高度的登高梯使用，也可以多个单元组合，适配不同高度差的作业点位，比如图中三个不同高度的梯台，就可以分别对应设备不同高度的操作位，形成连续的高位作业通道。

　　外形尺寸与安装边界方面，这类梯台的作业面高度通常覆盖0.8m到2m的常规登高需求，单个梯台的占地面积不超过1.2㎡，对车间地面的要求不高，普通的水泥地面、环氧地坪都可以直接放置，不需要做地脚螺栓固定，支腿底部配有可调脚垫，可以适应地面±15mm的高度差，保证四个支腿都能完全贴合地面，避免出现虚脚晃动的情况。安装时不需要复杂的组装流程，所有连接节点都采用标准紧固件，现场两个人配合半小时内就能完成单台的组装，不需要专用的安装工具，普通活动扳手就能完成全部装配作业。在排布安装边界时，需要注意平台与周边设备的安全距离，预留出人员上下梯段的通道空间，梯段入口位置不能正对设备的运动部件，同时平台作业面与设备操作位的高度差控制在200mm以内，方便人员跨上平台作业，避免高度差过大造成绊倒风险。另外在多台组合使用时，相邻平台之间的间隙不能超过30mm，防止人员踩空，必要时可以在相邻平台之间加装搭接板，形成连续的作业面。
