IPE300型材模块化新端口桁架支撑结构

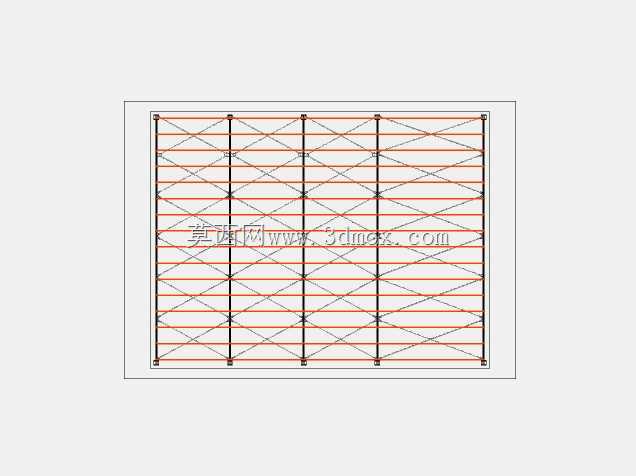

　　这套适配IPE300型材的新端口桁架结构，主要面向工业厂区管廊架设、户外设备遮阳遮雨棚搭建、大跨度物料暂存区顶棚支撑这类需要快速拼装的钢结构场景，区别于传统现场焊接的桁架施工模式，整套结构采用模块化拆分设计，所有杆件连接节点都做了标准化适配，现场作业时不需要额外做杆件裁切、坡口打磨，只需要按照编号对应拼接，用标准紧固件锁紧即可完成组装，能大幅缩短现场施工周期，降低高空焊接作业的安全风险。从结构受力逻辑来看，顶部网架采用交叉腹杆布置，每一组三角形桁架单元都经过受力校核，垂直方向的荷载会通过腹杆均匀传递到四周的竖向支撑柱上，竖向柱脚预留了与基础预埋件连接的法兰盘接口，安装时可以直接通过膨胀螺栓或者焊接方式与混凝土地基固定，

　　不需要额外做柱脚的二次加工。设计过程中针对IPE300欧标工字钢的截面特性做了专属适配，所有与IPE300型材连接的节点板都预留了对应规格的螺栓孔位，孔位公差控制在±0.2mm范围内，既能保证现场拼装时的对位顺畅，也能避免孔位偏差导致的装配应力集中。结构的整体安装边界可以根据实际场地需求做灵活调整，单组标准模块的跨度适配常规6米柱距需求，竖向支撑柱的高度预留了0.5米的调节余量，应对场地地面不平整的情况时，可以通过柱脚的调节垫片完成高度找正，不需要切割支撑柱。顶部网架的杆件排布兼顾了受力性能与后期维护空间，腹杆之间的预留间隙足够后期检修人员在网架下方穿行，也方便后续在网架下方挂载照明线路、消防管线或者小型设备支架，

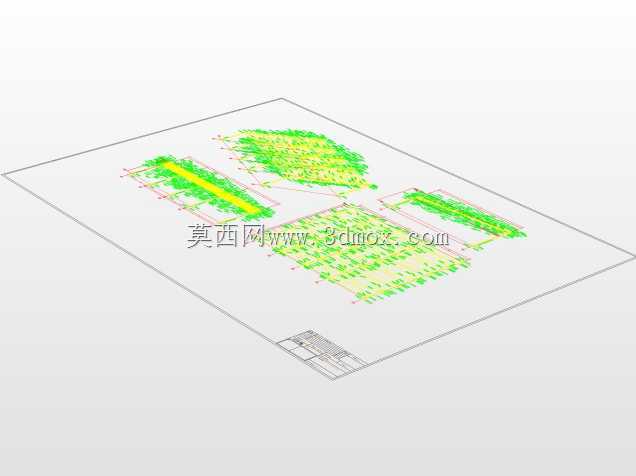

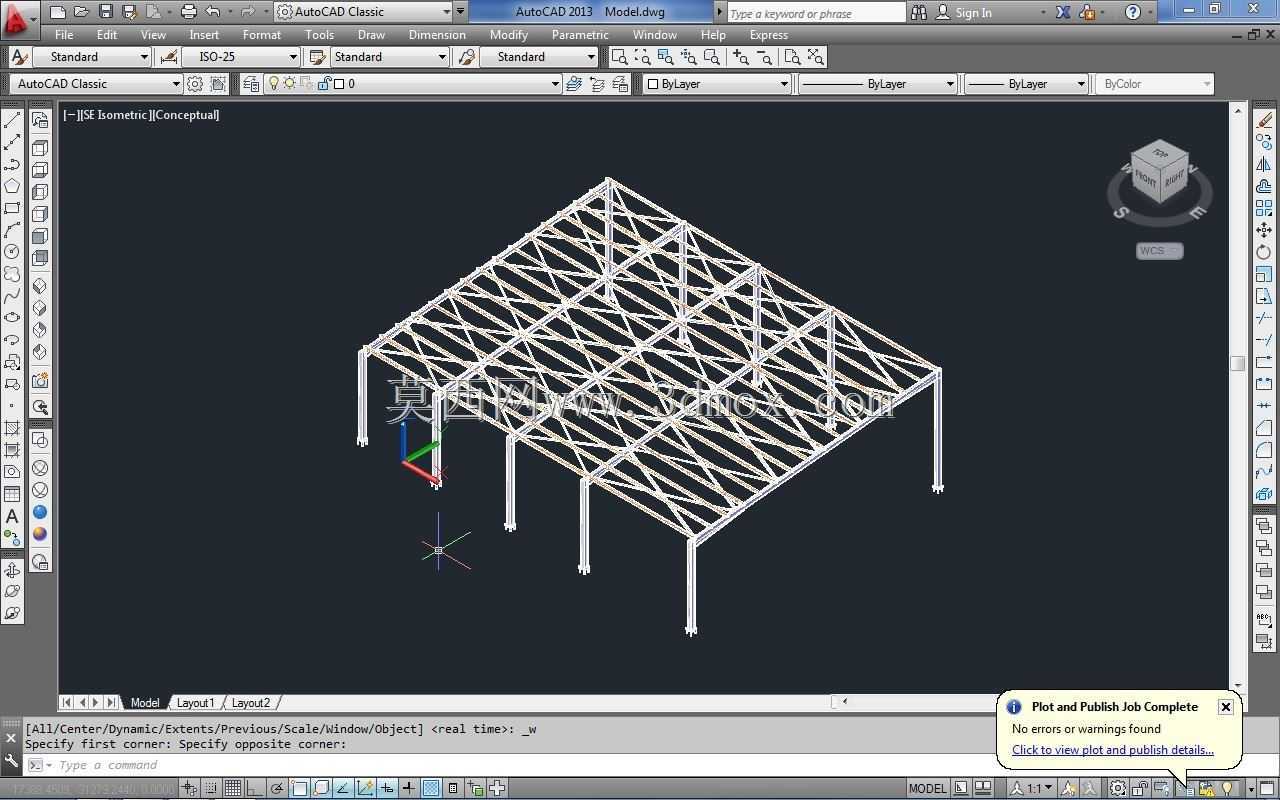

　　不需要额外在主结构上焊接附加挂件，所有附加挂载点都可以通过标准卡箍直接固定在预设的杆件上。从三维建模的细节来看，所有杆件的相交位置都做了相贯线切口处理，节点处的加劲板布置完全符合钢结构设计规范的要求，既避免了杆件相交处的应力集中问题，也能保证焊接或者栓接时的连接强度，整套模型的模块化命名规则清晰，每一根杆件、每一块节点板都有独立的编号，对应加工图纸里的下料尺寸，生产车间拿到模型后可以直接提取杆件长度、孔位坐标做数控下料，不需要二次拆图。实际应用中，这套结构不仅可以作为独立的支撑棚架使用，也可以多组模块横向拼接，组成大跨度的连续顶棚结构，拼接位置的节点做了通用化设计，相邻模块的对接杆件可以直接共用连接节点板，不需要额外增加过渡连接件，

　　进一步降低了材料成本与安装工作量。针对户外使用场景，结构的所有外露杆件都预留了防腐涂装的工艺余量，建模时已经考虑了漆膜厚度对装配间隙的影响，不会出现涂装后螺栓无法穿入的问题，柱脚位置也预留了排水坡度，避免长期积水导致的柱脚锈蚀问题。
