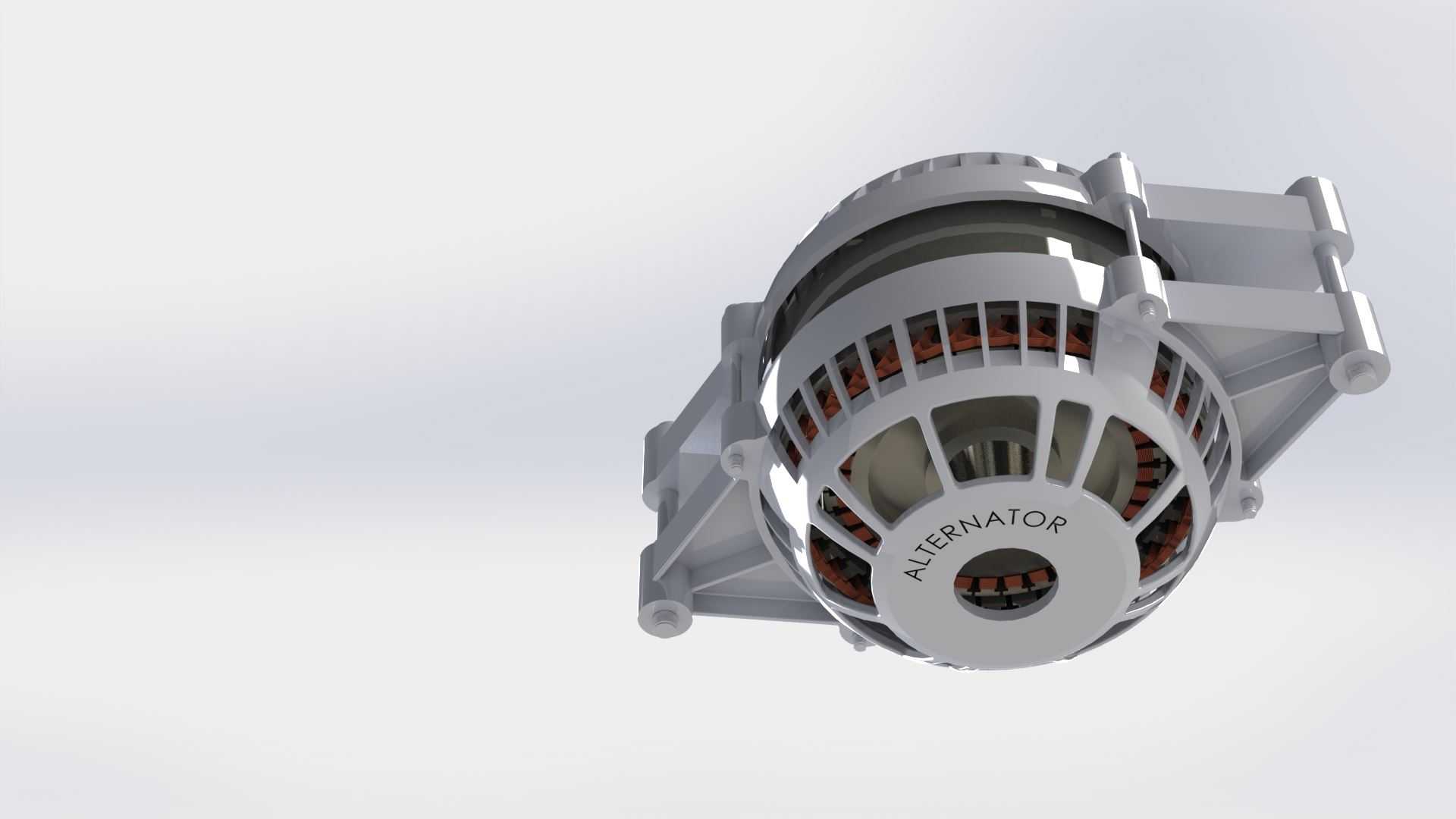

车用简易交流发电机结构三维建模

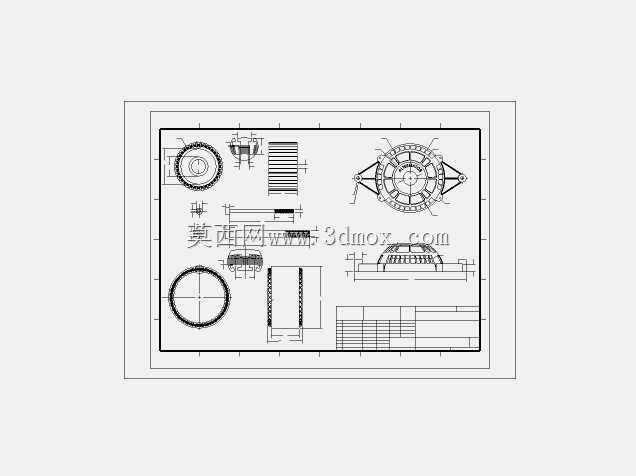

这款交流发电机的三维建模，核心围绕车用低压供电场景的实际安装需求搭建，日常作业里这类部件主要承担车辆运行过程中车载用电设备供电、蓄电池补能的职能，建模时优先还原了实装场景下的装配逻辑，没有做多余的艺术化夸张处理。从功能实现逻辑来看，模型完整还原了转子、定子绕组、前后端盖、整流散热结构、皮带轮安装位的对应配合关系，转子部分的爪极结构、励磁绕组排布都按照实际电磁转换的工作逻辑做了结构还原，定子铁芯的线槽排布、绕组嵌装空间都预留了实际生产中的装配余量，不会出现建模时结构干涉无法落地的问题。安装边界的处理上，前端盖的挂耳安装孔位按照常规车用机型的安装跨距做了还原，两个固定挂耳的同轴度、安装面平面度都在建模时做了约束，适配常规发动机侧装支架的安装尺寸，后端盖的接线柱预留位置、整流模块的安装腔室也按照实装布局做了对应，不会出现接线端与周边发动机附件干涉的问题。外形结构上，外壳的散热格栅顺着转子旋转的气流方向做了倾斜排布，建模时特意还原了格栅的通风倾角，既保证外壳结构强度，也能在转子带风旋转时引导气流穿过定子与转子间隙带走工作热量，前端皮带轮的安装轴径、键槽尺寸都匹配常规车用发动机皮带轮的配合公差，装配时不需要额外做结构修改。设计思路上没有追求过于复杂的冗余结构，所有结构都服务于实际工作需求：前后端盖的加强筋沿着受力方向排布，既降低壳体重量，也能承受皮带传动带来的径向拉力，不会出现运行过程中端盖变形的问题，转子两端的轴承安装位预留了标准轴承的配合公差，建模时标注了对应的配合间隙范围，方便后续做工程图转化时直接调用公差要求。这类模型在做整车电气系统匹配、发电机维修拆装教学、附属支架设计时都能直接调用，不需要再重新测绘基础结构，能大幅缩短前期方案验证的时间，建模过程中也特意规避了非必要的倒角、装饰特征，保留了工程化建模的参数化特征，方便后续根据不同功率需求调整绕组匝数、转子直径等核心参数。
